第 4 章 操作篇
4-16. 校准
418

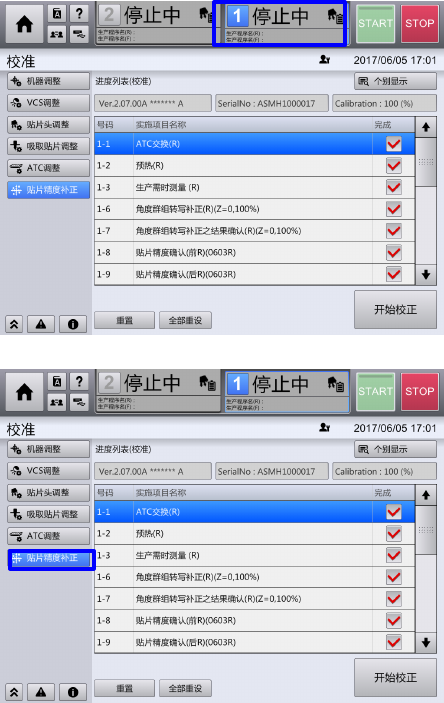

贴片精度补正的步骤
1
、选择单元
选择要实施贴装精度补正的单元。
※以下以选择单元 1 为示例。
2
、选择贴片精度补正
选择『校准』画面内『贴片精度补正』。
第 4 章 操作篇
4-16. 校准
419
4
3

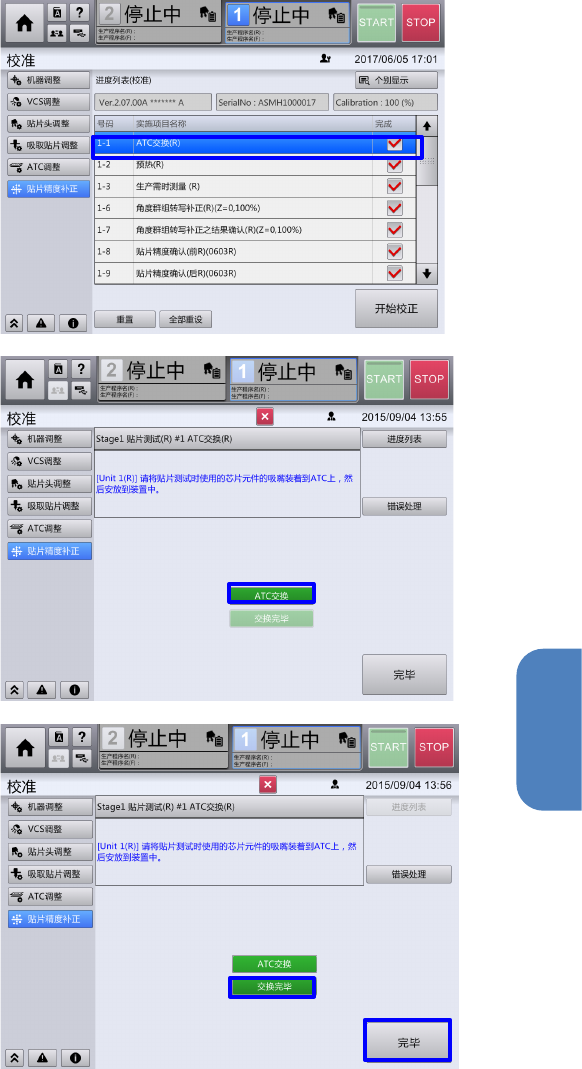

、准备吸嘴
3-1
、选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别显
示』。
3-2
、执行
ATC
交换
(R)
选择『ATC 交换』。
用自动搬送幅度被调整，供料器台架掉下，
安全盖子的锁被解除。
3-3
、吸嘴的安放
打开安全罩，拆下 ATC，安放精度补正时使
用的吸嘴。
安放完成后，将 ATC 放回规定的位置，关
闭安全罩，选择『交换完毕』，通过回复动
作，供料器台架上升后，传送宽度会自动调
整，实施吸嘴识别处理。
之后选择『完毕』。
※通过机器的设定，ATC 交换时有不进行搬
送幅度的调整的情况
第 4 章 操作篇
4-16. 校准
420
4

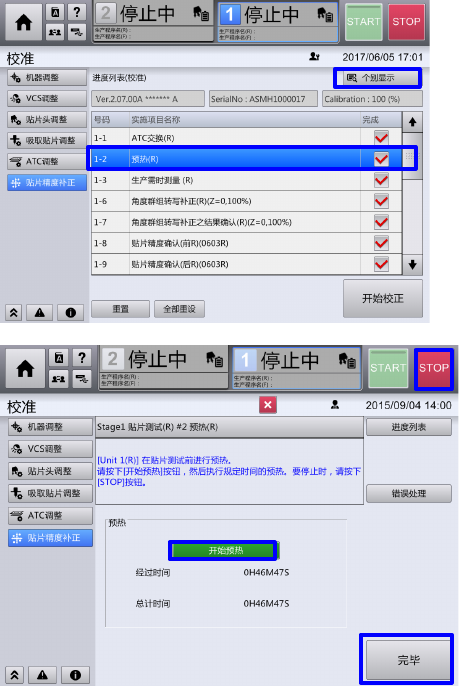

、预热
4-1
、选择预热
(R)
选择『预热(R)』，选择『个别显示』。
4-2
、执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※预热请实施 45~60 分钟左右。
通过预热使装置状态接近实际生产时的状
态，对实际生产时预想的贴装精度进行补
正。
（关系到减少生产时的贴装位置的散布、
移位，提高生产基板的品质。）
※在实际生产等过程中，如果装置已连续运转
了 45 分钟以上，则不需要预热。
（但是，如果连续运转后停止了 30 分钟
以上时，需要预热。）
实施后规定时间预热，按『STOP』按钮
空转使之停住，按『完毕』。
