第 4 章 操作篇
4-16. 校准
408
3
、准备吸嘴
3-1
、选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别显
示』。
3-2、执行 ATC 交换(R)
选择『ATC 交换』。
用自动搬送幅度被调整，供料器台架掉下，
安全盖子的锁被解除。
3-3
、吸嘴的安放
打开安全罩，拆下 ATC，安放精度补正时使
用的吸嘴。
安放完成后，将 ATC 放回规定的位置，关
闭安全罩，选择『交换完毕』，通过回复动
作，供料器台架上升后，传送宽度会自动调
整，实施吸嘴识别处理。
之后选择『完毕』。
※通过机器的设定，ATC 交换时有不进行搬
送幅度的调整的情况
第 4 章 操作篇
4-16. 校准
409
4
4
、预热
4-1
、选择预热
(R)

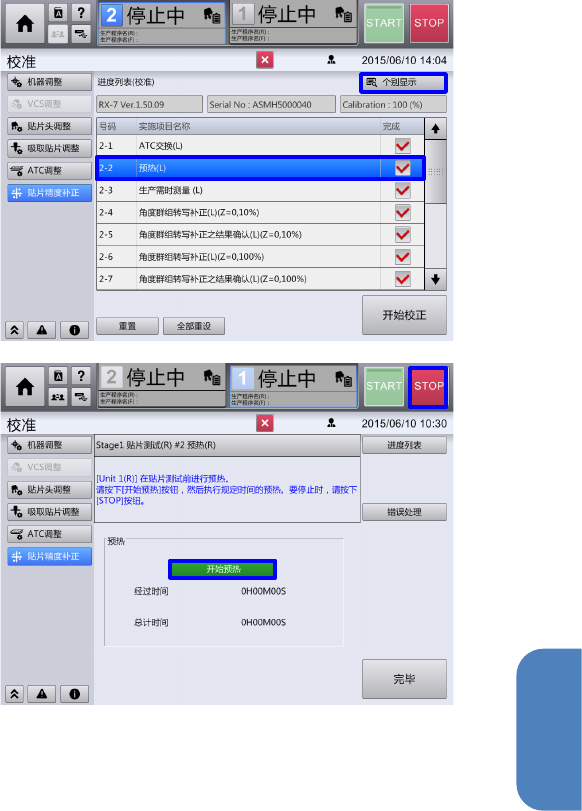

选择『预热(R)』，选择『个别显示』。
4-2、执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※ 预热请实施 45~60 分钟左右。
通过预热使装置状态接近实际生产时的状
态，对实际生产时预想的贴装精度进行补
正。
（关系到减少生产时的贴装位置的散布、移
位，提高生产基板的品质。）
※ 在实际生产等过程中，如果装置已连续运转
了 45 分钟以上，则不需要预热。
（但是，如果连续运转后停止了 30 分钟以
上时，需要预热。）
实施后规定时间预热，按『STOP』按钮空
转使之停住，按『完毕』。
第 4 章 操作篇
4-16. 校准
410
5
、贴装精度补正
5-1
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(R)
(Z=0、100%)』，选择『个别显示』。
※Z：Z 轴的高度(有 0、2、4。)
100%：各轴的动作速度(超驰)
(有 10、100。）
5-2
、选择生产程序
选择『生产程序切换』。
