第 4 章 操作 篇 4- 15. 示教 356 [ 元件资料编辑 ] 画面 （ [ 供料器选择 ] 模式） [ 元件资料编辑 ] 画面 （ [ 吸取中元件选择 ] 模式）
第 4 章 操作篇
4-15. 示教
355
4

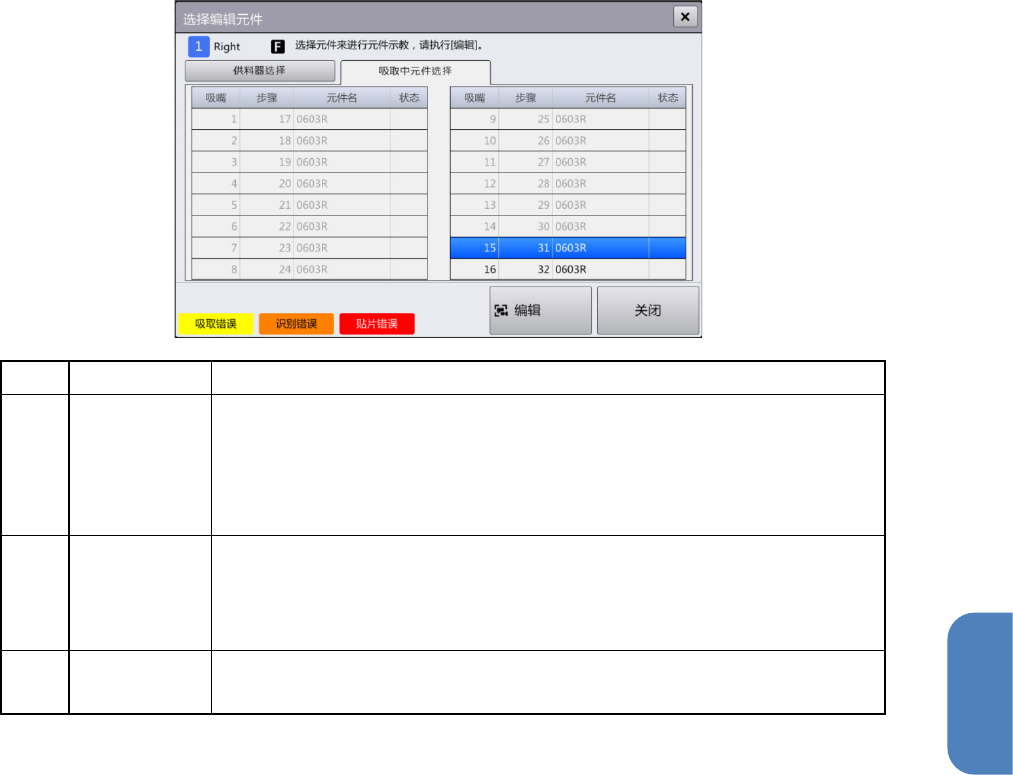

选择［吸取中元件选择］选项卡
记号
名称
说明
(a)
元件选择列表 选择进行元件数据编辑处理的元件。
•
#
：
[
供料器选择
]
模式时，显示供料器的供给位置
•
吸嘴：
[
吸取中元件选择
]
模式时，显示元件吸取中的吸嘴号
•
元件名：显示元件的名称
•
状态：
[
吸取中元件选择
]
模式时，显示吸取中的元件的状态
(b)
调色盘 [吸取中元件选择] 模式时，显示元件选择列表中状态栏背景颜色的含义。
•
吸取错误：黄色（吸取错误，晶片站立错误，
NG
吸嘴）
•
识别错误：橙色（识别错误，元件高度异常）
•
贴片错误：红色（贴片错误）
(c)
编辑 调出元件生成向导的[元件资料编辑]画面，切换显示画面，开始元件示教作
业。
第 4 章 操作篇
4-15. 示教
356
[
元件资料编辑
]
画面（
[
供料器选择
]
模式）
[
元件资料编辑
]
画面（
[
吸取中元件选择
]
模式）
第 4 章 操作篇
4-15. 示教
357
4
名称
说明
元件名 显示元件名。
识别形式 显示元件的识别类型。
资料项目名称
编辑元件的基本信息。
元件形状识别 按[识别确认]按钮，进行元件的形状识别确认，在识别形状信息区域显示结果。
•
识别结果：显示识别结果。
•
角度：显示被识别元件的角度。
[供料器选择]模式，由于吸取中元件不是对象，因此不显示此项。
元件高度识别 按[识别确认]按钮，进行元件高度的测定，在识别形状信息区域显示结果。
•
识别结果：显示元件高度的识别结果。
•
元件高度：显示元件高度的测定结果。
[
供料器选择
]
模式，由于吸取中元件不是对象，因此不显示此项。
未更新装置内 DB 勾选为此项目后，触摸 [反映至元件资料]按钮时，不进行元件的数据库的更新，
仅更新生产中的生产程序的元件数据。
勾选了[机器设置] - [装置设定] 中的 [生产程序] 时，对生产程序上记述的元件资
料进行编辑，不显示本项目。
在选择了[生产中使用元件资料]中的[生产程序] 时 ，由于不更新数据库（装置内
DB），进行生产程序的切换时，会恢复为编辑前的元件数据。
开始编辑 显示元件生成向导中的下列元件编辑用的画面，编辑元件的识别数据。
•
[
影像存取
]
画面（参见「
4-13-4
影像存取画面」）
•
[
识别资料编辑
]
画面（「参见
4-13-5
识别资料编辑画面」）
•
[
识别测试
]
画面（参见「
4-13-6
识别测试画面」）
•
[
注册信息确认
]
画面（参见「
4-13-9
注册信息确认画面」）
在元件生成向导的[注册信息确认]画面中，触摸[下一页]按钮后，返回显示本画
面。
反映至元件资料 进行生产中的生产程序的元件数据、以及元件数据库的更新，返回显示[选择编
辑元件]画面。
但是，如果勾选了[不更新装置内 DB]，则不进行元件数据库的更新。
在［吸取中元件选择］模式中，执行［识别确认］按钮识别成功后， [反应至元
件资料] 按钮将变为有效。
取消 不反映编辑中的数据，返回显示[选择编辑元件]画面。
调整识别数据
关于元件生成向导的详情，请参阅「4-14. 数据创建步骤」。
针对所有需要示教的元件，请根据元件的种类创建相应的数据。
示教完成后，点击[元件示教选择]对话框的取消按钮，返回[错误处理]画面。
请按下共通面板的[START]按钮，重新开始自动生成。
