第 4 章 操作 篇 4- 14. 数据制作步骤 324 14 触摸 [ 下一页 ] 。 贴片头吸取元件 过程中，会 显示 [ 吸取、废弃 ] 画面。 废弃吸取中的元 件。 15 触摸 [ 下一页 ] 。 显示 [ 确认注册信息 ] 的确认画 面。 触摸 [ 表示 明细 ] ，即显示注册元件的详细信 息。 16 触摸 [ 注册 ] ，注册元件。 结束 元件生成向导，返回 [ 编辑数据库 ] 画面，元件 注册完成。
第 4 章 操作篇
4-14. 数据制作步骤
323
4
12
触摸
[
下一页
]
。
显示[识别测试]画面。
[识别测试]选项卡，可在[吸取、废弃]画面中吸取元件时，使用[识别资料编辑]画面中制作的元件识
别数据，对元件进行识别测试。
[元件识别动作选项]选项卡，可对元件识别功能或背面贴片检测功能的详细参数进行设定。
13
触摸
[
下一页
]
。
在[基本信息]画面中，变更[元件形状]的元件边长（横）或元件边长（纵），吸嘴 ID 或超驰等推荐
数据发生变更时，会显示 [元件(边)长反映]画面。请选择变更前及推荐数据中注册的值。
第 4 章 操作篇
4-14. 数据制作步骤
324
14
触摸
[
下一页
]
。

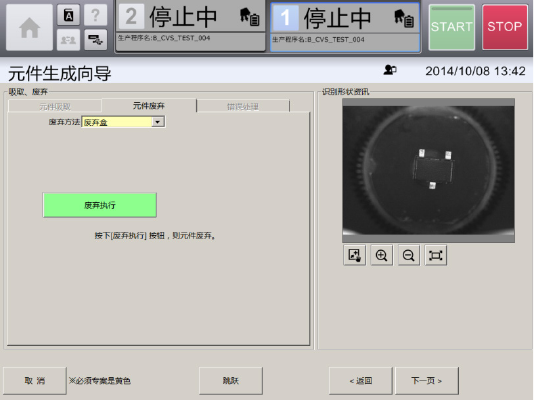

贴片头吸取元件过程中，会显示[吸取、废弃]画面。
废弃吸取中的元件。
15
触摸
[
下一页
]
。
显示[确认注册信息]的确认画面。
触摸[表示明细]，即显示注册元件的详细信息。
16
触摸
[
注册
]
，注册元件。
结束元件生成向导，返回[编辑数据库]画面，元件注册完成。
第 4 章 操作篇
4-14. 数据制作步骤
325
4

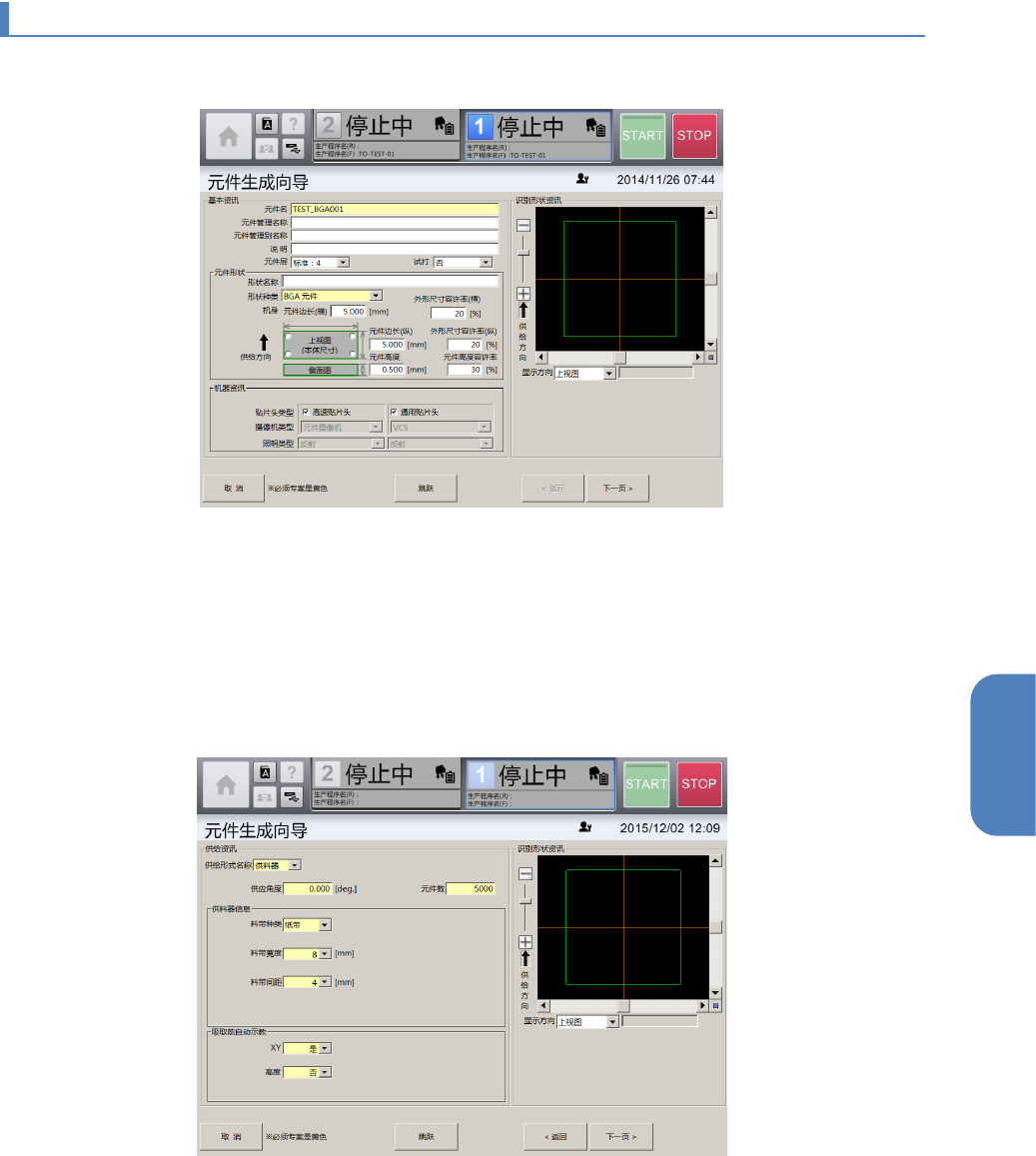

4-14-5. 制作 BGA 元件的资料
1
打开［元件生成向导］画面，输入元件名。
2
从［形状种类］的下拉列表中，选择
BGA
元件。
3
选择元件贴片中使用的
[
贴片头类型
]
。
有些尺寸的元件，因选择的贴片头，有时不能生成元件数据。
4
触摸
[
下一页
]
。
即显示［供给资讯］画面。
5
从下拉列表中分别选择［供应形式］、［元件供应角度］、［元件数］。
6
从下拉列表中分别选择
[
供料器信息
]
的
[
料带种类
]
、
[
料带宽度
]
、
[
料带间距
]
。
