第 4 章 操作篇
4-3. 生产
70
4-3-11. 性能下降警告
RX-7 如果生产所必要的吸嘴不足，发生生产中 NG 吸嘴导致不足状态时，若还残留 1 个同种有效的吸嘴
时，则会使用其他吸嘴号的吸嘴继续生产，以持续运转尽可能不使生产动作停止。
但此状态不是可使用装置的 100%性能进行的生产，不能按照生产程序的优化处理进行预期的动作。RX-
7 改变共通面板的显示，进而通过信号灯进行通知，使处于性能下降状态下运转可一目了然的掌握。如果
通过 [START] 按钮开始生产，已处于性能下降状态时，即显示以下的警告对话框，对生产前性能下降状
态发出警告。
[

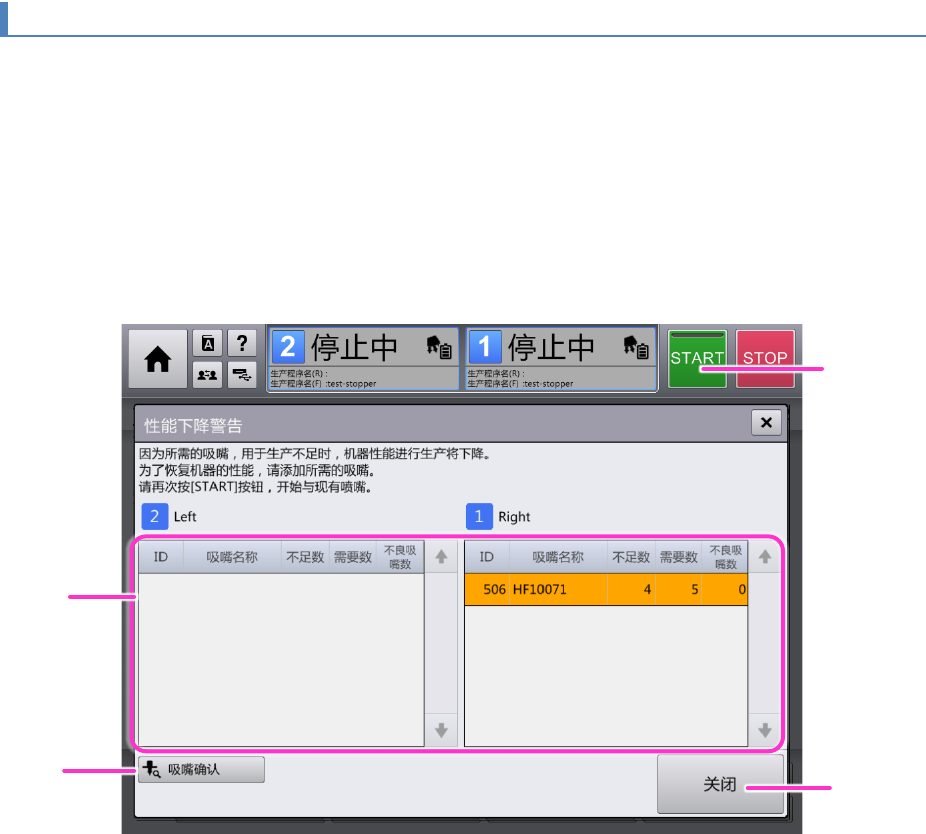

性能下降警告
]
对话框
a
b
c
d
第 4 章 操作篇
4-3. 生产
71
4
标记
名称
说明
(a)
吸嘴信息列表 显示左右单元的 ATC 上放置的吸嘴数量及在生产程序中需要使用的某吸嘴
数量的信息。
•
ID
：显示吸嘴的
ID
•
吸嘴名称：显示吸嘴的名称
•
不足数：显示为了不导致性能下降的生产所不足的吸嘴数量
•
需要数：显示生产程序中要求的吸嘴的必要数量
•
不良吸嘴数：显示连续发生了未吸取错误等，判定为不良吸嘴的吸嘴
数量。由于不良吸嘴在生产中不能使用，将成为导致性能下降的原
因。
(b)
吸嘴确认 显示[生产补助] 菜单的[吸嘴确认] 画面，进行不良吸嘴的确认或 ATC 更
换。
(c)
关闭 关闭警告对话框，取消生产动作。
(d) START
在显示本警告对话框的状态下，再次操作 [START] 按钮时，将在性能下降
状态下开始生产。
RX-7 如果同种吸嘴至少有 1 个可使用，即可在性能下降状态下进行生产。
但是如果必要的吸嘴为 0 个时，将会在生产开始时显示警告画面，无法开始
生产。
第 4 章 操作篇
4-3. 生产
72
4-3-12. 去除生产中的基板后确认继续生产
在 RX-7 中，当生产中发生某种错误而去除正在生产的基板后，支持以下２种复原手段。
• 继续生产：使对象基板返回原来的工位，从要继续的贴片点重新开始贴片动作，继续生产。
• 重置：把新的基板从上游导入，从最初的贴片点开始进行贴装。
如果正在生产的基板被去除或定位状态被手动解除，当执行[START]按钮时会显示以下的[继续生产确认]
对话框，请在下拉列表中选择每个对象工位[继续生产]或[重置]。选择后如再次执行[START]按钮，将实行
生产的继续处理或重置处理，回到生产状态。
[

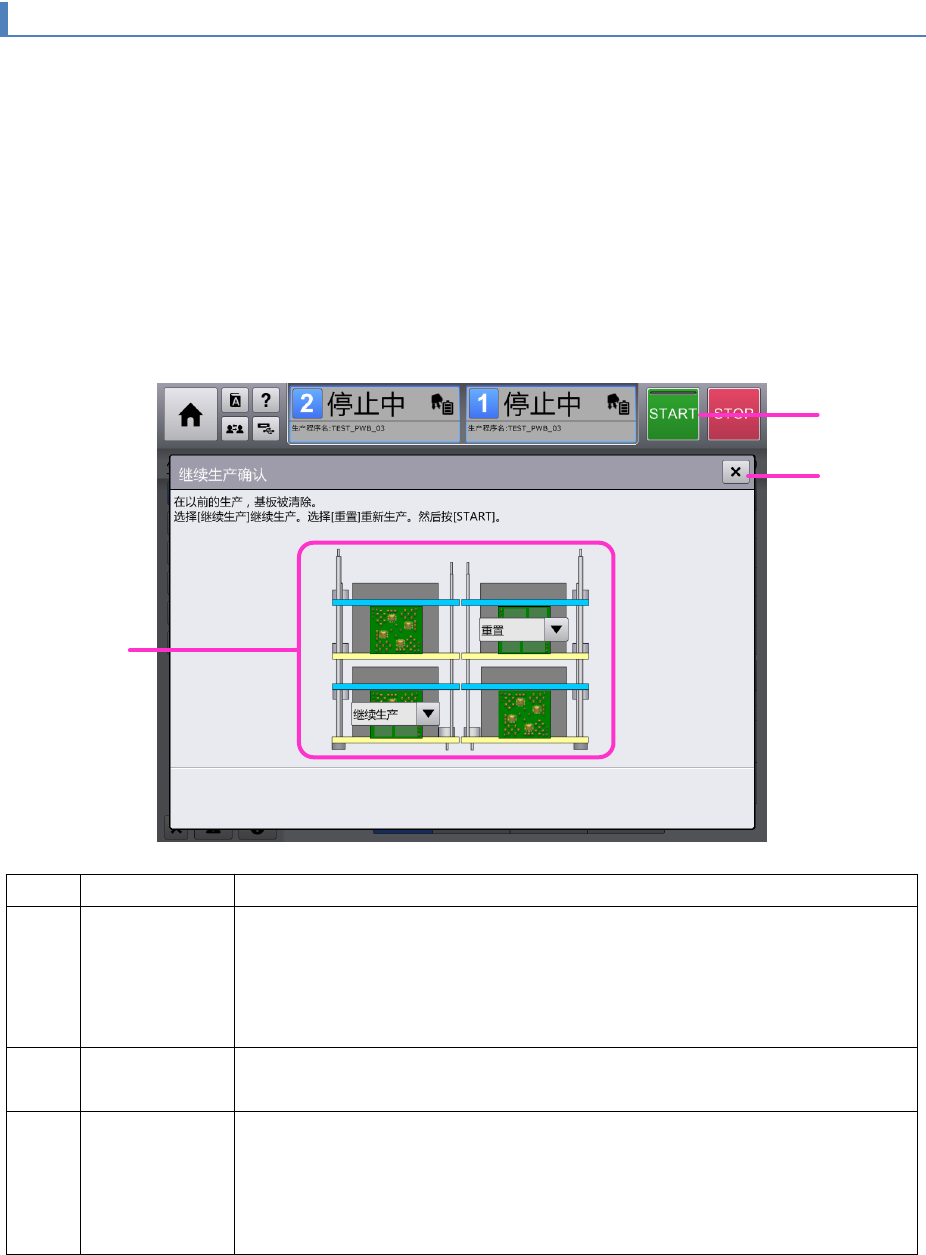

继续生产确认
]
对话框
标记
名称
说明
(a)
基板显示 当在各工位上存在被手动解除定位状态的基板时，选择[继续生产]或[重
置]。
•
继续生产：使对象基板回到原来的工位，从继续贴片点重新开始贴片
动作，继续生产。
•
重置：将新的基板从上游导入，从最初的贴片点开始进行贴片。
(b)
×按钮 不进行继续生产的指定，关闭对话框。
如再次执行
[START]
按钮，将显示本对话框。
(c)
START
如在显示本对话框的状态下再次操作[START]按钮，将按照[基板显示]中指
定的重新开始方法重新开始生产。
另外，对于根据需要重新开始的贴片点，有时会继续显示[摄像机跟踪贴片
位置]对话框。关于[摄像机跟踪贴片位置]对话框的具体情况，可参阅「
4-3-
10.
摄像机跟踪贴片位置功能」。
a
b
c
