第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
532
4-18-8. 生产
安排时的警告显示
在［顶部菜单］-［安排］ - ［支援准备］画面中，进行切换到使用焊锡标记的生产程序。如果标记设定
已正确，即会完成正常的生产程序切换。
在未安装识别焊锡印刷补偿贴片位置的（有偿）选购项的装置中，切换到使用焊锡标记的生产程序时，将
显示错误提示信息，切换会失败。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
533
4

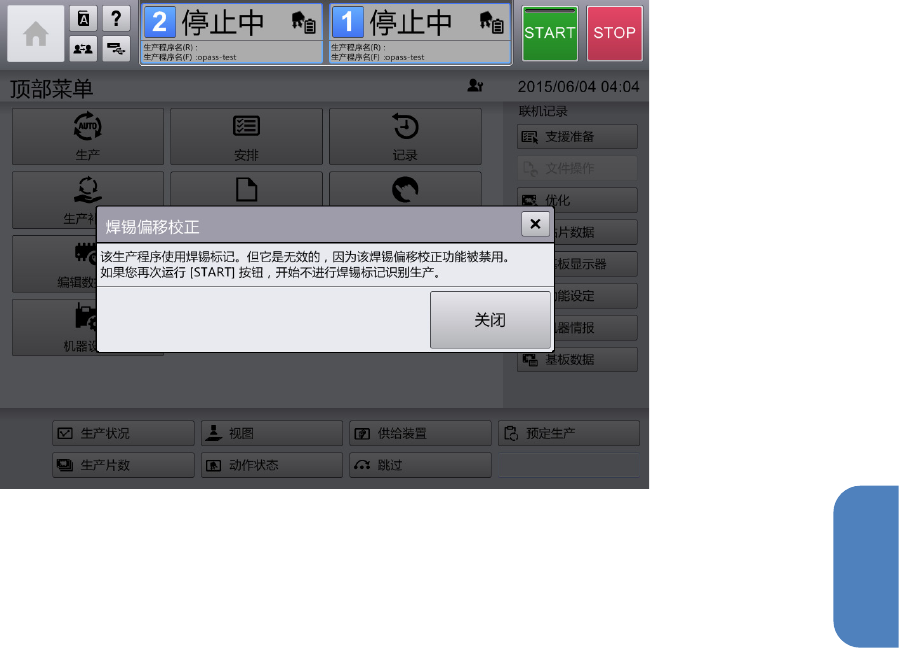

生产开始时的警告显示
在［顶部菜单］-［机器设置］ - ［功能设定］画面中，在将识别焊锡印刷补偿贴片位置设定为 OFF 的状
态下，载入使用焊锡识别的生产程序，按下 [START] 按钮后，在自动生产开始前会显示以下的警告提示
信息。在显示此提示信息的状态下，通过再次按 [START] 按钮，尽管可以强制开始生产，但不会进行焊
锡识别，而是使用与焊锡标记相关的基准 BOC 标记，进行贴片位置补正。
自动生产顺序
焊锡标记识别在焊锡标记基准 BOC 标记的识别后实施。
自动生产的流程主要顺序如下。
(1) 基板搬入
(2) 基板定位
(3) BOC 标记识别（包含基准 BOC 标记）
(4) 焊锡标记识别
(5) 元件贴片
(6) 基板搬出
焊锡标记识别的重试识别
在焊锡标记识别过程中发生了识别错误时，可根据焊锡标记的重试条件(照明级别 1～5、以及 2 值化阈值
1～5)的设定，进行最多 5 次标记识别重试。
如果照明级别 1～5 的设定值为 0，则不进行重试识别。
※与已有的标记识别重试处理相同。
第 4 章 操作篇
4-18. 识别镀锡印刷补偿贴片位置功能（选购项）
534
从焊锡标记识别错误重新开始生产的方法
发生焊锡识别错误，停止生产后的重新开始生产方法有以下 3 种。
(1)
不变更焊锡识别条件，重新识别后，重新开始生产
重置焊锡识别错误的警报，直接按[START] 按钮重新开始生产后，不变更焊锡识别的条件，对识别错误
的焊锡标记重新进行焊锡识别。
※用户级别为 [OPERATOR] 以上可实施此项。
(2)
变更焊锡识别条件重新开始生产
重置焊锡识别错误的警报，直接按[START] 按钮重新开始生产后，不变更焊锡识别的条件，而对识别错
误的焊锡标记重新进行焊锡识别。从［顶部菜单］-［生产补助］ - ［错误处理］画面的 [BOC/领域标记
识别测试] 对话框对焊锡识别识别条件进行变更。然后按[START] 按钮重新开始生产后，即按照变更的焊
锡识别条件，对识别错误的焊锡标记重新进行焊锡识别。
※用户级别为 [SUPERVISOR] 以上可实施此项。
(3)
实施手动标记位置指定重新开始生产
在［顶部菜单］-［生产补助］ - ［错误处理］画面的[手动标记位置指定] 对话框中，进行 [标记位置指定]
的操作后，将指定的位置作为焊锡标记识别结果进行设定，不进行识别错误的焊锡标记识别，而重新开始
生产。
※用户级别为 [OPERATOR] 以上可实施此项。
在生产过程中解除基板的夹紧后，重新开始生产时，有时在焊锡上已贴装了元件。这时无法进行焊锡识别。
生产时如果在与焊锡标记同一贴片坐标上已贴装了元件，则会警报并停止。
这时，请在 [手动标记位置指定] 对话框中指定焊锡标记的位置后，重新开始生产。
