第 4 章 操作篇
4-16. 校准
427
4
6-6
、执行角度群组转写补正
按照与
5-2 ~ 5-8
相同的步骤执行补正。

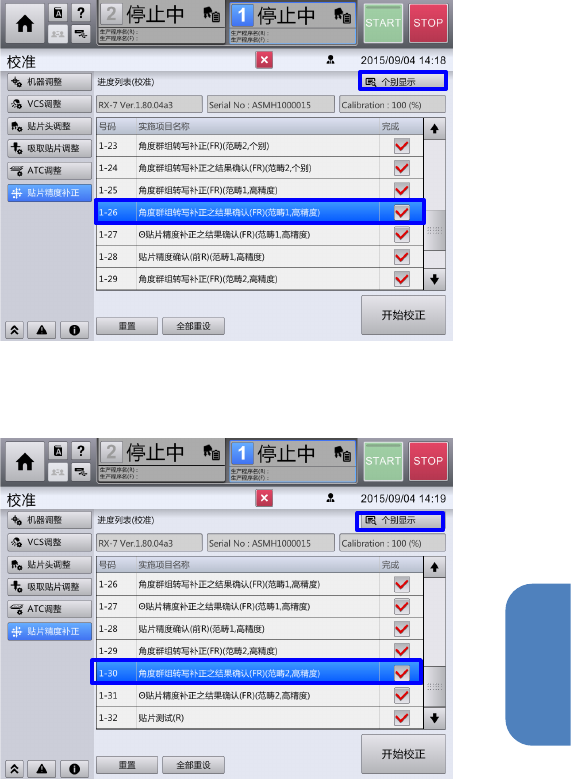

6-7、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(FR)
(范畴 1、高精度)』，选择『个别显示』。
6-8、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
6-9
、选择角度群组转写补正结果确认
选择『角度群组转写补正结果确认(FR)
(范畴 2、高精度)』，选择『个别显示』。
6-10
、执行角度群组转写补正
按照与 5-2 ~ 5-8 相同的步骤执行补正。
第 4 章 操作篇
4-17. 机器设置
428
4-17. 机器设置
在[机器设置]菜单中，可进行功能设定，动作及装置相关的参数调整，各种设定更改，机器数据的备份及
恢复，日志的保存等。
触摸顶部菜单中的[机器设置]，即显示此菜单。
[机器设置]菜单的[功能设定]菜单，当用户级别为［SUPERVISOR］或［MAINTENANCE］时会显示出来。
其他仅在用户级别为[MAINTENANCE(维护)]时显示。
关于[机器设置]菜单的详情，请参阅本机的服务手册。
机器设置菜单
第 4 章 操作篇
4-17. 机器设置
429
4
功能设定
在[功能设定]画面中，可更改生产相关的功能。
触摸[机器设置]画面左侧的子菜单面板中的[功能设定]，即显示此画面。
要更新装置设定时，如果生产程序已安装，必须对生产程序进行重设。假如生产还未完成，请通过[支援
准备]画面重设生产程序。如生产已完成，可以触摸画面左下方的[強制重设生产程序]来重设生产程序。
环境设定
在[环境设定]画面中，可对与生产没有直接关系的功能进行设定，如选择日期的显示格式等。
触摸[机器设置]画面左侧的子菜单面板中的[环境设定]，即显示此画面。
