第 4 章 操作篇
4-12. 编辑数据库
280

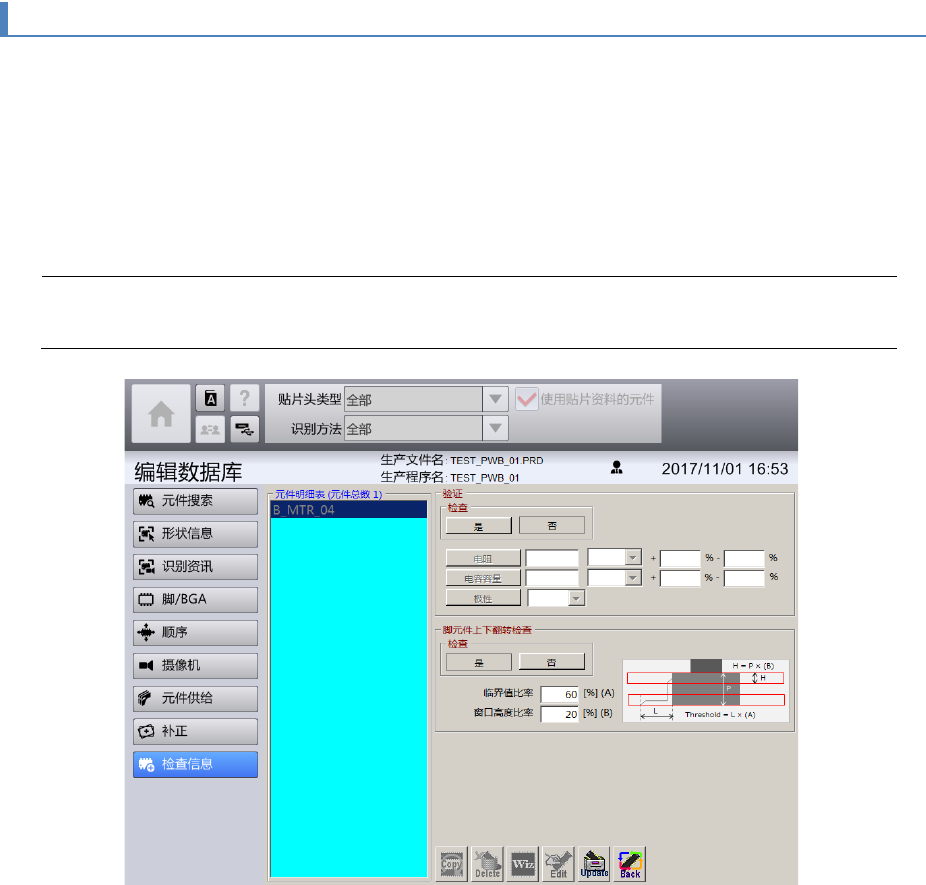

4-12-10. 元件的检查信息画面
可对本机的装置内 DB 或者程序中记录的元件资料的是否执行验证检查（选项功能），以及电阻值、电容
容量、极性的各检查参数进行设定。并且，还可以设定是否对引脚元件实施上下翻转检查，也可以设定检
査参数。
验证检查可设定以下条件的元件。
• 形状种类为芯片或有脚的元件
• 元件尺寸为 0402～5.0(mm)以下
Tips
用通用贴片头贴片的元件，不能执行验证检查。
第 4 章 操作篇
4-12. 编辑数据库
281
4
项目名
说明
检查 对于对象元件，要进行验证检查时选择[是]，不执行时选择[否]。
电阻（※） 将电阻作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件的电阻规格值
单位：从 Ω，KΩ，MΩ 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以%指定测量值相对于规格值的误差容许下限值
电容容量（※） 将电容容量作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要从画面左侧输入规格值，单位，上限值，下限值。
规格值：元件电容容量的规格值
单位：从 pF，μF 中选择规格值的单位
上限值：以%指定测量值相对于规格值的误差容许上限值
下限值：以
%
指定测量值相对于规格值的误差容许下限值
极性 将极性判别作为对象元件验证检查的类型进行测量时，要选择此项。
作为测量参数，还要选择元件的极性位置。

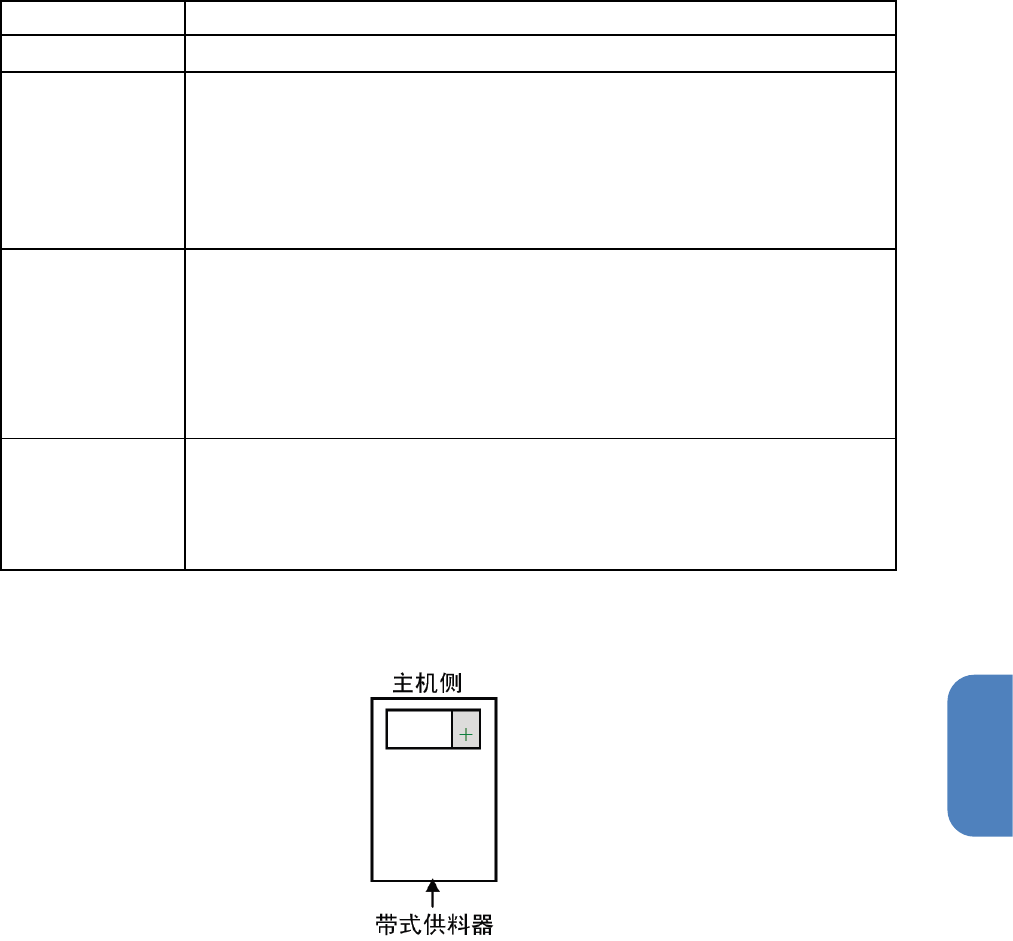

极性位置：相对于元件的供给姿势（包装方式），从右，上，左，下中选择元
件的＋电极所处的位置。
※在电阻或电容容量的测量中，二极管等有极性元件的元件供给方向设定为 0°时，设定以机器正面为
准，右侧为“+”，左侧为“-”。
第 4 章 操作篇
4-12. 编辑数据库
282
引脚上下翻转检查可以对以下条件的元件进行设定。
• 形状种类为引脚（无法检査异形元件）
项目名
说明
检查 对象元件执行上下翻转检查时选择［是］，不执行时选择［否］。
阈值比率(%) 为了判别检査窗口内是否有引脚，将引脚前端与封模间隔的引脚长度作为基准
(100%)
，输入判别引脚存在与否的阈值比率
(%)
。
窗口高度比率(%) 输入相对于元件高度的检査窗口的大小比率。
