第 4 章 操作 篇 4- 12. 编辑数据库 269 4 项目名称 说明 脚间距容许率 在 1% ～ 99% 的 范围内输入脚间距容 许率。 欠缺之脚数 脚为等间 距配置时，在 0 ～ 999 的范围内输 入 1 个分组中 脚的缺损个数 。 欠缺起点 输入 1 个分组中第一个缺损脚 的位置。俯视 元件，按顺时针方向 从分组的开始 处数。 脚信息的详情 （ A ）脚宽度 （ B ）脚长度 （ C ）脚间距 （ D ） 接触 面长度 …
第 4 章 操作篇
4-12. 编辑数据库
268

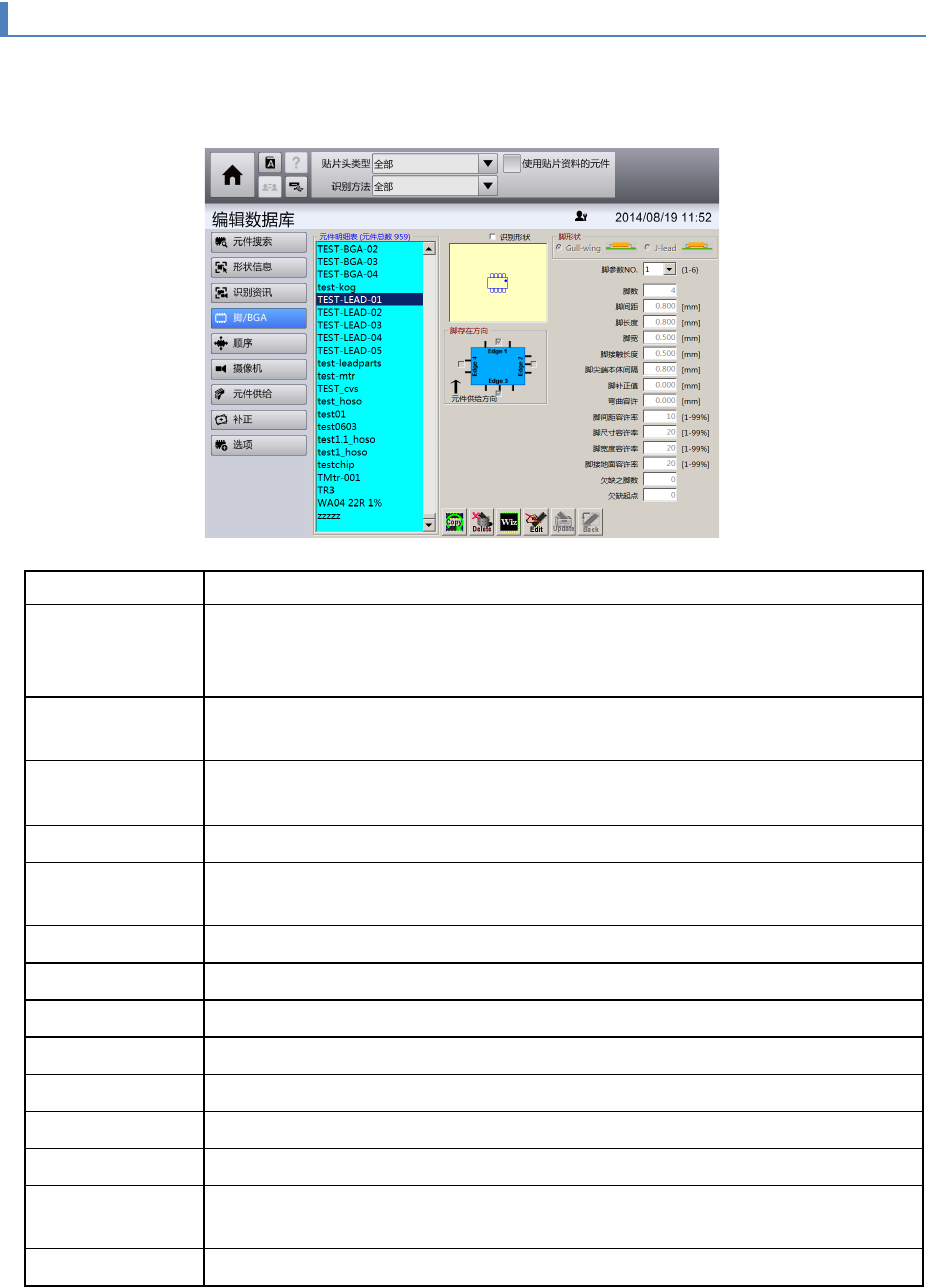

4-12-5. 元件的脚/BGA 信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件之脚信息或 BGA 信息。
脚元件时
项目名称
说明
脚形状 选择脚形状。
Gull-wing：Gull-wing 形脚
J-lead：J-lead 形脚
脚参数 No. 1 种元件最多可选择 6 种参数。即使边不同，只要数据相同，即可在指定存在
方向后使用。对脚分组后输入脚参数，然后在每个脚参数中输入各种数据。
脚存在方向
边 1～ 边 4
对不同的元件参数选择元件各边有无脚。各方向上有脚时，选中相应方向的
边。没有脚时取消选中。
脚数
在
1
～
9991
的范围内输入
1
个分组中实际存在的脚个数。
脚间距 在 0.001mm～99.999mm 的范围内输入脚的中心距离。分组中只有 1 个脚时，
脚间距中将显示 0[mm]。
脚长度 在 0.001mm～99.999mm 的范围内输入脚的长度。
脚宽
在
0.001mm
～
99.999mm
的范围内输入脚宽度。
脚接触长度 在 0.001mm～99.999mm 的范围内输入脚和基板接触面的长度。
脚尖端本体间隔
在
-999.999mm
～
999.999mm
的范围内输入脚前端与模型之间的间隔。
脚宽度容许率 在 1%～99% 的范围内输入脚宽度容许率。
脚尺寸容许率
在
1%
～
99%
的范围内输入脚长度容许率。
脚接地面容许率 在 1%～99% 的范围内输入脚和基板接触面的长度容许率。
脚补正值 在 -999.999mm～999.999mm 的范围内输入脚分组的中心相对于元件中心的补
正值。
弯曲容许 在 0～99.999 的范围内输入脚前端的弯曲容许率。
第 4 章 操作篇
4-12. 编辑数据库
269
4
项目名称
说明
脚间距容许率 在 1%～99% 的范围内输入脚间距容许率。
欠缺之脚数 脚为等间距配置时，在 0～999 的范围内输入 1 个分组中脚的缺损个数。
欠缺起点 输入 1 个分组中第一个缺损脚的位置。俯视元件，按顺时针方向从分组的开始
处数。

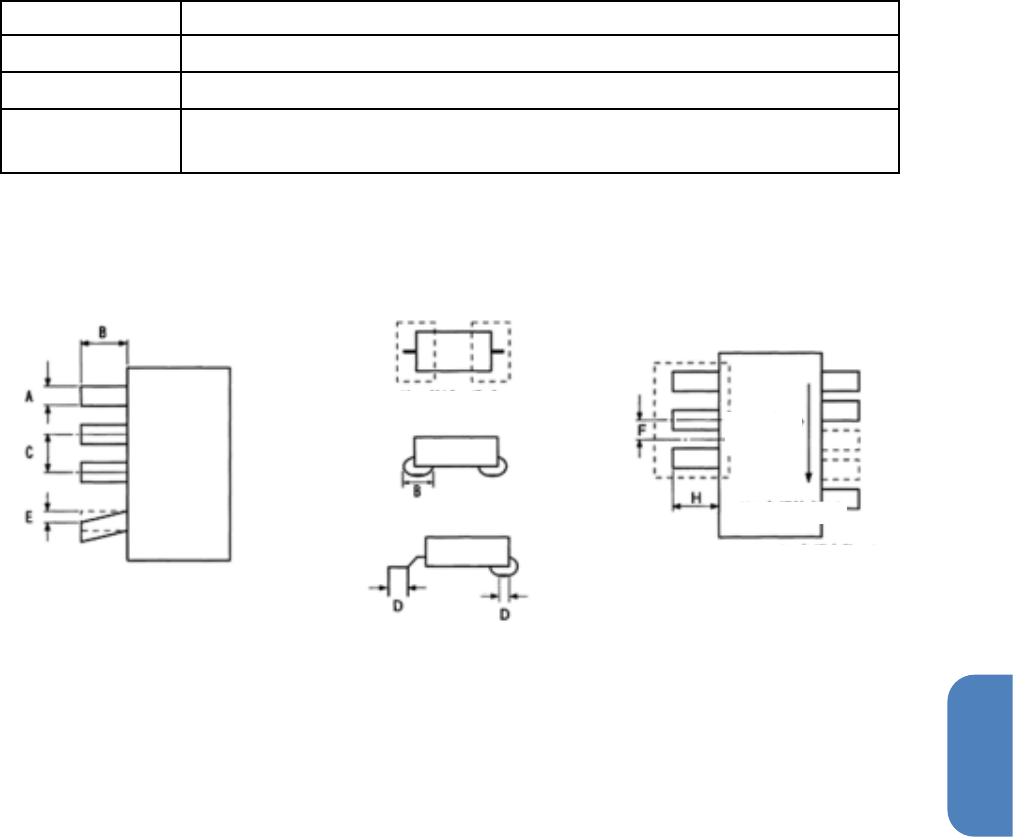

脚信息的详情
（A）脚宽度
（B）脚长度
（C）脚间距
（D）接触面长度
（E）脚弯曲容许率
（F）脚补正值
（G）—
（H）脚尖端到本体的间隔
（I） —
（J）欠缺个数
（K）欠缺起点
脚参数
1 脚参数 2
脚间距：0
组中心
元件中心
J：欠缺根数：2
K：欠缺起点：3
第 4 章 操作篇
4-12. 编辑数据库
270

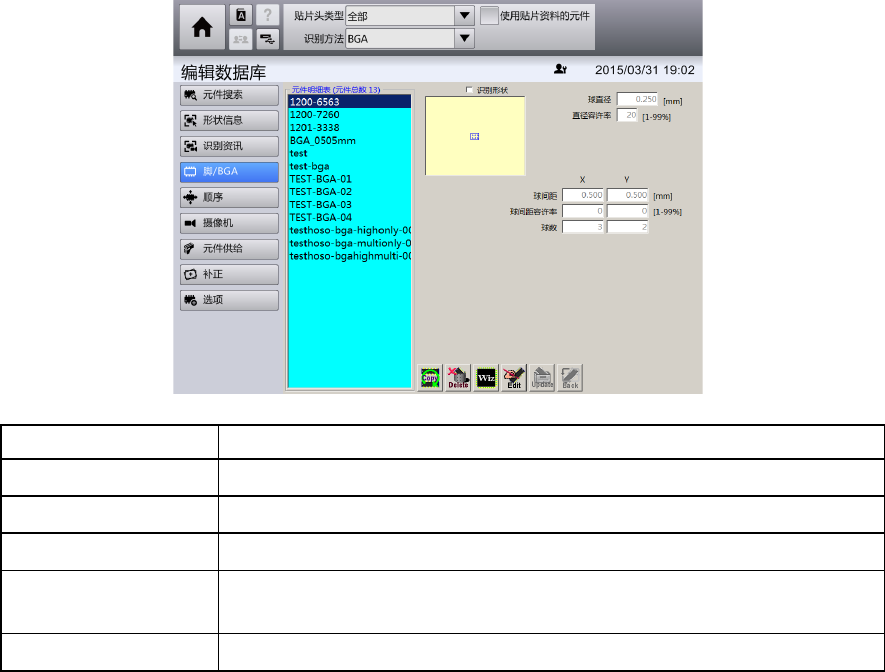

BGA
元件时
项目名称
说明
球直径
在
0.001 mm
～
99.999 mm
的范围内输入球的直径。
直径容许率 在 1% ～ 99%的范围内输入球直径的容许率。
球间距
X
／球间距
Y
以
0.001 mm
～
99.999 mm
的范围输入相邻的球间隔。
球间距容许率 X／
球间距容许率 Y
以 1% ～ 99%的范围输入球间距的容许率。
球数
X
／球数
Y
以
1
～
100
的范围输入可配置的球的个数。
