4-12-7. 元件的识别摄像机信息画面
可显示和编辑本机装置内 DB 或者程序中元件资料库中记录的元件资料之识别参数。

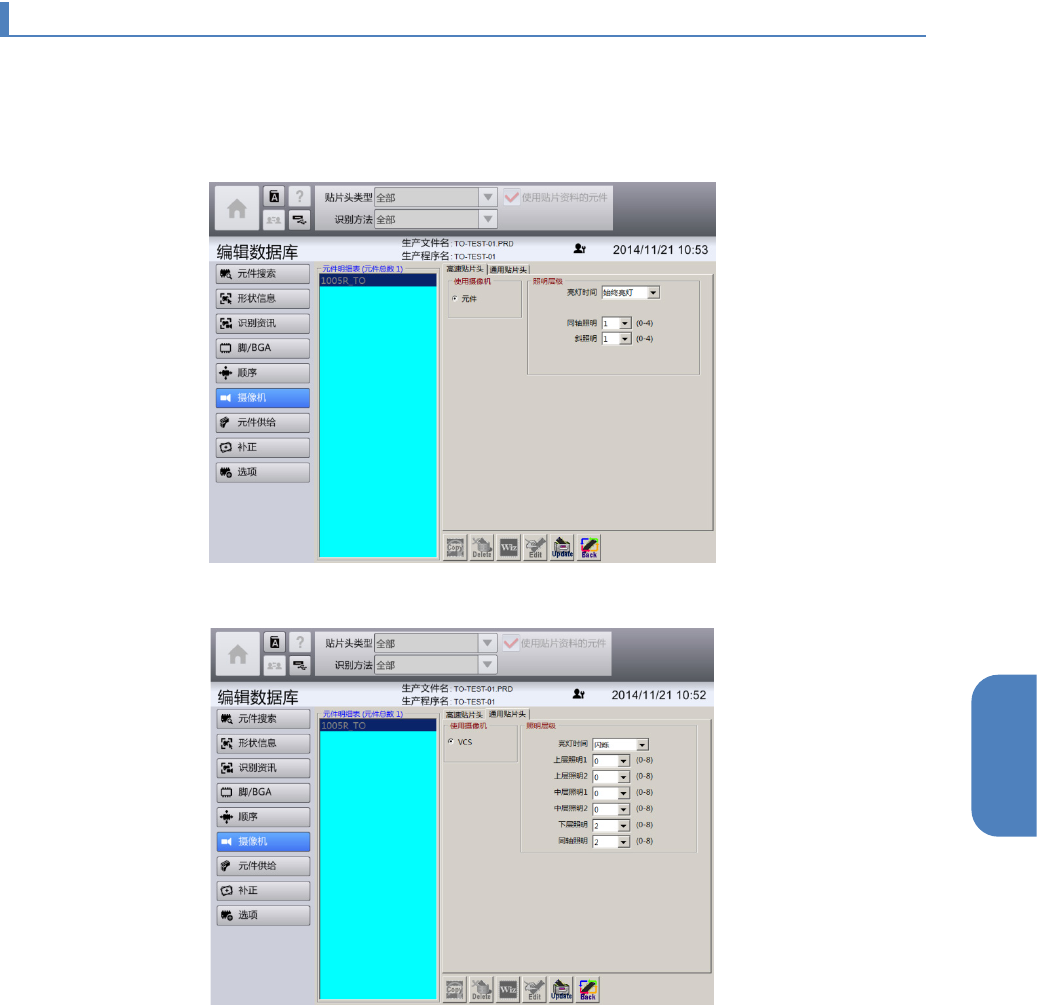

在顶部菜单中按[编辑数据库] - [摄像机]的顺序触摸后，将显示摄像机画面。
贴片头类型为高速时
■
贴片头类型为通用时
[摄像机]画面中，将显示摄像机数据及吸取确认方法。
第 4 章 操作篇
4-12. 编辑数据库
276

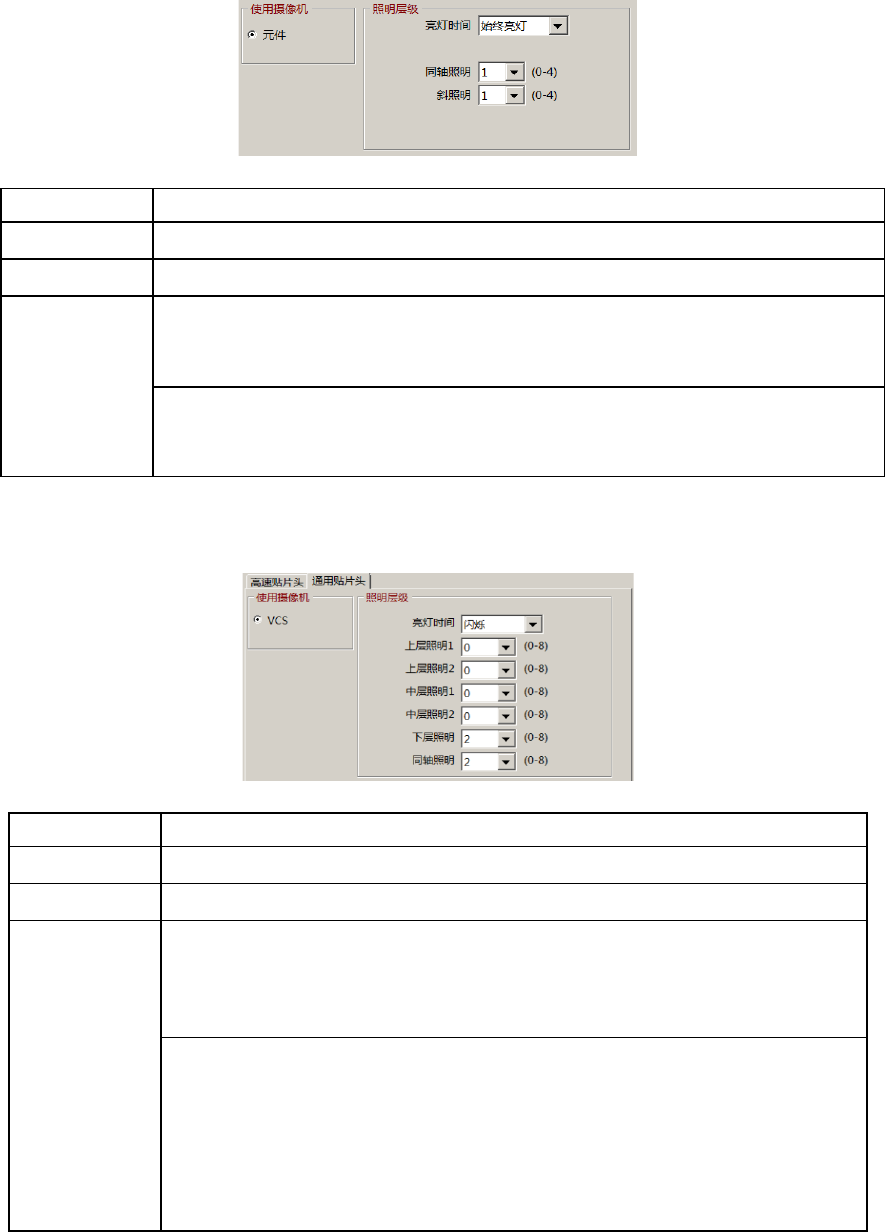

选中高速贴片头，元件摄像机时
名称
说明
使用摄像机 选择元件摄像机。
亮灯时间
从
[
闪烁
]
，
[
常亮
]
中选择照明的亮灯时间。
照明层级 选择照明的亮度级别。
根据摄像机的种类，设定的照明亮度级别不同。仅可使用元件摄像机的[同轴照
明]及[斜照明]。
[使用的摄像机为元件摄像机时]
•
同轴照明：
(
闪烁
)0
～
8
，
(
常亮
)0
～
4
•
斜照明：
(
闪烁
)0
～
8
，
(
常亮
)0
～
4
选择通用贴片头、
VCS
时
名称
说明
使用摄像机 选择 VCS。
亮灯时间
从［闪烁］、［常亮］中选择照明的亮灯时间。
照明层级 选择照明的亮度级别。
根据摄像机的种类，设定的照明亮度级别不同。可使用 VCS 的［同轴照明］
及［上层照明 1］、［上层照明 2］、［中层照明 1］、［中层照明 2］、［下
层照明］。
［使用摄像机为 VCS 时］
•
上层照明
1
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
上层照明
2
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
中层照明
1
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
中层照明
2
：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
下层照明：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
•
同轴照明：
(
闪烁
)0
～
8
、
(
常亮
)0
～
4
第 4 章 操作篇
4-12. 编辑数据库
277
4
4-12-8. 元件供给资讯的画面
项目名称
说明
供给形式 选择供给形态。
元件数 输入新品的元件中收纳的元件个数。
供应角度
输入元件的供应角度。从上方看反时针方向为正方向。
料带种类 从[纸带]，[胶带]中选择料带的材质。
料带宽度 选择料带的宽度。
料带间距 选择料带上的元件间隔。
使用接缝传感器 选择在接缝（搭接）的检测中是否使用接缝传感器。
•
如果可能：如果是附带接缝传感器的送料器则使用。
•
不使用：即使是附带接缝传感器的送料器也不使用。
吸取前自动示教 选择是否从供料器吸取元件前，自动示教吸取位置的 [XY]位置或 [高度]。
进行自动示教时，选择 [是]，不进行时选择 [否]。
如果因元件的尺寸或供给形态不能进行示教，将会自动选择[否]。
•
XY
：设定是否通过自动空洞示教进行吸取示教
•
高度：设定是否通过
HMS
自动测量元件吸取高度
吸取位置校正 要进行元件吸取时选择是否使用吸取位置校正。
•
是：（初始值）在进行了吸取位置校正的吸取位置上吸取元件
•
否：吸取元件时不使用吸取位置校正
