第 4 章 操作 篇 4- 13. 元件生成向导 308 选择识别选项 （ 异形元件 （无脚 ）） 名称 说明 位置偏离容许值 从下拉列表中选择识别 元件时在哪个 范围内进行识别。 • 指定位置：在指 定区域内识别 。 • 自动算出元件尺 寸：考虑角度 、角度偏差的容许值 ，自动设定识别区域 后识别。 角度偏离容许值 对识别得到的元件角度 与预计元件所 在的角度有偏差时， 容许的角度偏差量 进行设定。 本体对背景极性 在下拉列表中设…
第 4 章 操作篇
4-13. 元件生成向导
307
4
选择识别选项（球元件）
名称
说明
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区域
后识别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量
进行设定。
本体对背景极性 在下拉列表中设定元件主体和背景的亮度差。
锡球的极性 用下拉列表设定本体与脚哪个更加明亮可见。选择［本体明］、［本体暗］
中任意一个。
本体辅助样本 指定检测主体时使用的样品系数。
如果设定为 1，则使用所有像素识别主体，如果设定为 2，则从 2×2 的像素
中选择一个代表点来识别主体。
锡球表面的大小 如果通过识别取得的锡球尺寸与实际的锡球尺寸不同，要设定「通过识别取
得的锡球尺寸」相对于「实际锡球尺寸」的百分比。
如果本体为白色系，则锡球看起来倾向于较大，通过设定大于 100%的值，
有时会改善元件识别错误。如果本体为黑色系，则锡球看起来倾向于较小，
通过设定为小于
100%
的值，有时会改善元件识别错误。
在粗定位中利用本体 计算元件的大概位置时，选中后将使用主体信息计算。
主体反映清晰明确时，很容易用主体信息计算。
主体检测失败时，自动转移到利用锡球的定位处理。
识别方法 选择用通用贴片头识别元件的方法。
•
全体识别：对贴片头吸取的多个元件同时进行全体识别
•
个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号码 在 1～9 的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可
同时进行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
第 4 章 操作篇
4-13. 元件生成向导
308
选择识别选项（异形元件（无脚））
名称
说明
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区域
后识别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差量
进行设定。
本体对背景极性
在下拉列表中设定元件本体和背景的亮度差。
本体辅助样本 指定检测本体时使用的样品系数。
如果设定为 1，则使用所有像素识别本体，如果设定为 2，则从 2×2 的像素
中选择一个代表点来识别本体。
自动
自动计算适当的本体辅助样本时，勾选此项。
机身分数门槛 对使用本体进行大致定位时，判断是否用本体进行定位的阈值进行设定。
进行多余的脚的确认 实际元件的脚数比数据中的脚数多时，如果要检出多余的脚，并将识别结果
输出为
NG
，要勾选此项。
识别方法 选择用通用贴片头识别元件的方法。
•
全体识别：对贴片头吸取的多个元件同时进行全体识别
•
个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号码 在 1～9 的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可
同时进行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
第 4 章 操作篇
4-13. 元件生成向导
309
4

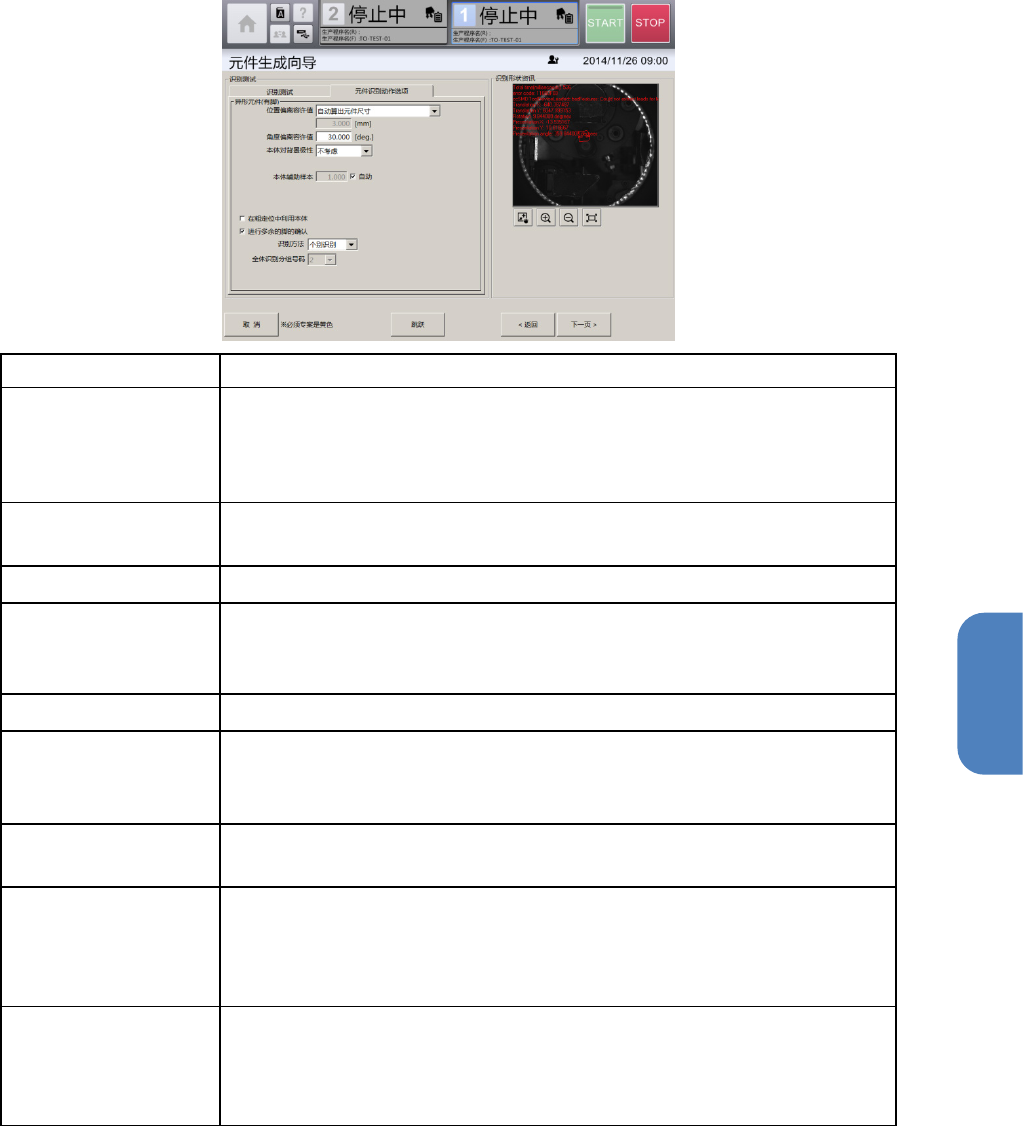

选择识别选项（异形元件（有脚））
名称
说明
位置偏离容许值 从下拉列表中选择识别元件时在哪个范围内进行识别。
•
指定位置：在指定区域内识别。
•
自动算出元件尺寸：考虑角度、角度偏差的容许值，自动设定识别区
域后识别。
角度偏离容许值 对识别得到的元件角度与预计元件所在的角度有偏差时，容许的角度偏差
量进行设定。
本体对背景极性 在下拉列表中设定元件本体和背景的亮度差。
本体辅助样本 指定检测本体时使用的样品系数。
如果设定为 1，则使用所有像素识别本体，如果设定为 2，则从 2×2 的像
素中选择一个代表点来识别本体。
自动 自动计算适当的本体辅助样本时，勾选此项。
在粗定位中利用本体 计算元件的大概位置时，选中后将使用主体信息计算。
主体反映清晰明确时，很容易用主体信息计算。
主体检测失败时，自动转移到利用脚的定位处理。
进行多余的脚的确认 实际元件的脚数比数据中的脚数多时，如果要检测多余的脚，并将识别结
果输出为 NG ，要勾选此项。
识别方法 选择用通用贴片头识别元件的方法。
•
全体识别：对贴片头吸取的多个元件同时进行全体识别
•
个别识别：对贴片头吸取的元件分别进行识别
仅当贴片头类型为通用贴片头时才显示此项。
全体识别分组号码 在 1～9 的范围内选择用通用贴片头进行全体识别时，按照同一照明层级可
同时进行识别的分组号码。
通常选择 1。
仅当贴片头类型为通用贴片头时才显示此项。
