第 5 章 维护 篇 5- 2. 保养检查 42 10. 把防短路连接器安装到 已拆下旧电池连 接器的空连接器 (A) 上。 用捆束带固定 2 个部位 (B 部 ) 。 11. 交换完毕 点击 [ 交换完毕 ] 按钮 ，确 认执行电 池更 换的状态之后，使左右 的统一更换台车 上升， 锁紧 安全护罩。 安装了劣化电 池，或检测 出断线时，显 示报警，不会 变为 交换完毕。请确 认电 池的状态或配线。确认 正常 结束时，马 达电池的电源状…
第
5
章 维护篇
5-2.
保养检查
41
5
7.
将新电池连接到拆下了防短路连接器的
连接器上。
8.
拆下
A
旧电池的连接器，取下
B
电池
托架。
9.
将新电池装到托架上，用
2
个部位的螺
丝予以固定。
第
5
章
维护篇
5-2.
保养检查
42
10.
把防短路连接器安装到已拆下旧电池连
接器的空连接器
(A)
上。
用捆束带固定
2
个部位
(B
部
)
。
11.
交换完毕
点击[交换完毕]按钮，确认执行电池更
换的状态之后，使左右的统一更换台车
上升，锁紧安全护罩。
安装了劣化电池，或检测出断线时，显
示报警，不会变为交换完毕。请确认电
池的状态或配线。确认正常结束时，马
达电池的电源状态显示为 [正常]。
12.
选择电池更换状态
点击[交换完毕]按钮时，显示出[选择
电池更换状态]对话框。点击[交换完毕
完成新品更换]则 [电池更换日期]变更
为现在的日期。
虽然开始了更换作业，但未更换新电池
时请点击[无更换]。[电池更换日期]与
[寿命预测日期]不会改变。
《注意事项》
未更换为新电池时，请务必点击
[
无更换
]
。点击
[
更换到新电池
]
时，以前电池更换的日期
会被现在的日期刷新，在未更换为新电池时，不能根据电池的消耗时间正常显示警告，也
无法正确预测电池寿命。
第
5
章 维护篇
5-2.
保养检查
43
5
贴片头部 更换电池
1.
电池更换
与
Z
轴
电池更换作业同样从
[
手动控制
]
画面打开
[
电池更换
]
对话框。
点击贴片头部侧的
[
开始交换
]
按钮。
2.

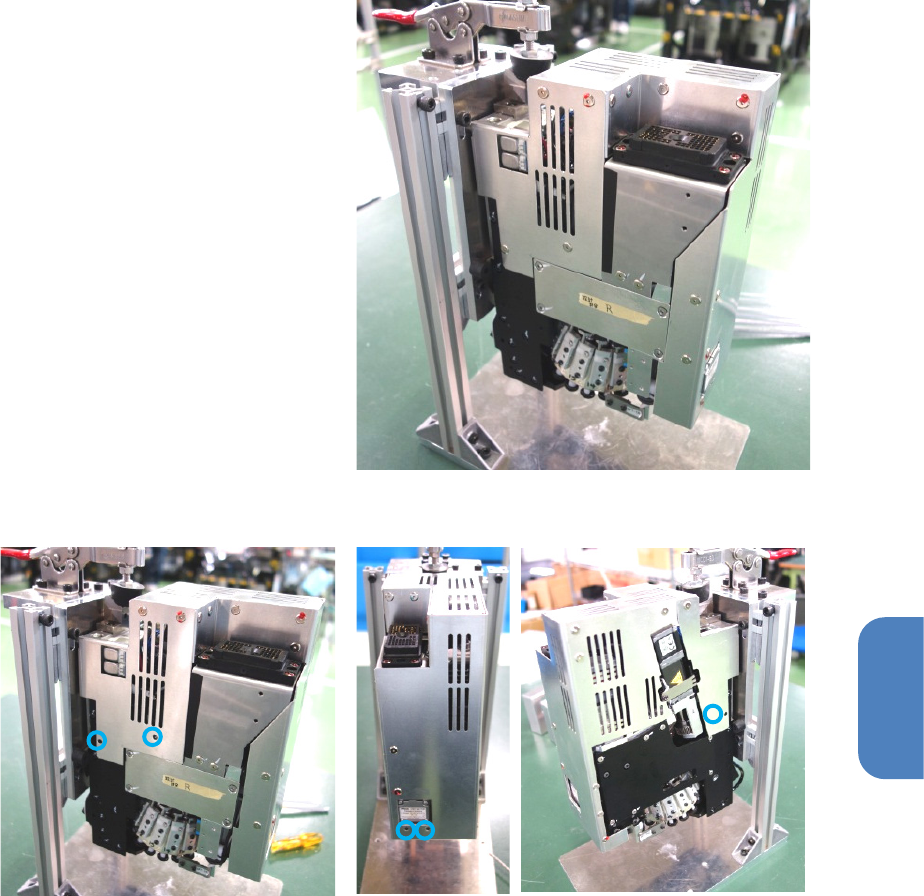

卸下贴片头，置放到贴片头装配台上。
3.
请拆下用来固定贴片头护罩的
5
处螺丝，拆下贴片头护罩。
