第 4 章 操作 篇 4- 15. 示教 370 12 触摸 [ 移动至识别位置 ] 。 摄像机将移动到 示教对象的 BOC / 领域标记 中心位置，并 显示红色十字标记。 如果该点已经导 入了坐标，则 会在摄像机图像的坐 标导入完成位置上显 示绿色的固定十字标 记。 13 将十字标记移动到 BOC / 领域标记的示教点（坐标导入位置）上并调整。 摄像机图像中有 BOC / 领域标记 的示教点时进行十 字标记操作， 其他情况下进行微调 …
第 4 章 操作篇
4-15. 示教
369
4
1
在
[
标记数据示教
]
画面中触摸共通面板的单元按钮，选择进行
BOC/
领域标记示教的单元。
2
触摸
F/R
，选择通道。
3
触摸
[
基板操作
]
。
显示[基板操作]对话框。
有关[基板操作]对话框的详情，请参阅「4-6-5. 元件贴片确认」的「基板操作对话框的操作」。
4
触摸要进行
BOC/
领域标记示教的通道的
[
搬入
]
或
[
交付
]
。
基板被放置在本机内。
要手动放置基板时，请触摸[开始装置内作业]，在安全盖（罩）打开后，手动放置基板在传送上，
触摸[完成装置内作业]。
5
触摸
[
关闭
]
。
关闭[基板操作]对话框，显示[标记数据识别]画面。
6
在
[
标记数据识别
]
画面中触摸
[BOC/
领域标记
]
选项卡，显示
BOC/
领域标记列表。
7
从列表中触摸选择示教对象的
BOC/
领域标记。
8
触摸
[
开始示教
]
。
显示[BOC/领域标记识别]对话框，摄像机移动到 BOC/领域标记列表中所选标记 ID 的坐标上。
Tips
单独进行
BOC/
领域标记示教时，请跳过步骤
9
到
11
，从步骤
12
开始操作。
9
触摸
[
待机时间
]
文本框，输入待机时间。
设定在各点上的待机时间，用于确认 BOC/领域标记中心位置的坐标。
10
触摸
[
连续
]
。
摄像机图像将向所有 BOC/领域标记的中心位置连续移动。确认与 BOC/领域标记中心位置的偏移。
触摸[STOP]即中断。
11
将
BOC/
领域标记中心位置有偏移的标记
ID
编号输入到
[
标记
ID]
文本框中。
请触摸文本框输入，或触摸 / 选择标记 ID。
第 4 章 操作篇
4-15. 示教
370
12
触摸
[
移动至识别位置
]
。
摄像机将移动到示教对象的 BOC/领域标记中心位置，并显示红色十字标记。
如果该点已经导入了坐标，则会在摄像机图像的坐标导入完成位置上显示绿色的固定十字标记。
13
将十字标记移动到
BOC/
领域标记的示教点（坐标导入位置）上并调整。
摄像机图像中有 BOC/领域标记的示教点时进行十字标记操作，其他情况下进行微调移动。
14
触摸
[
坐标取得
]
。
将更新标记示教位置的坐标。
15
重复步骤
12
到
15
，导入所有有偏移的
BOC/
领域标记中心位置。
16
触摸
[
连续
]
。
摄像机图像将向所有 BOC/领域标记的中心位置连续移动。确认与 BOC/领域标记中心位置的偏移。
触摸[STOP]即中断。
17
触摸
[
保存并结束
]
。
保存示教结果，关闭[BOC/领域标记示教]对话框，显示[标记数据示教]画面。
第 4 章 操作篇
4-15. 示教
371
4
BOC/领域标记识别测试
在[BOC/领域标记识别测试]对话框中，可在识别基板的 BOC/领域标记的同时，调整 BOC/领域标记信息
中的识别参数，设定最佳的识别参数。[BOC/领域标记识别测试] 画面，触摸[BOC/领域标记示教]对话框
的[识别测试]，即会显示。

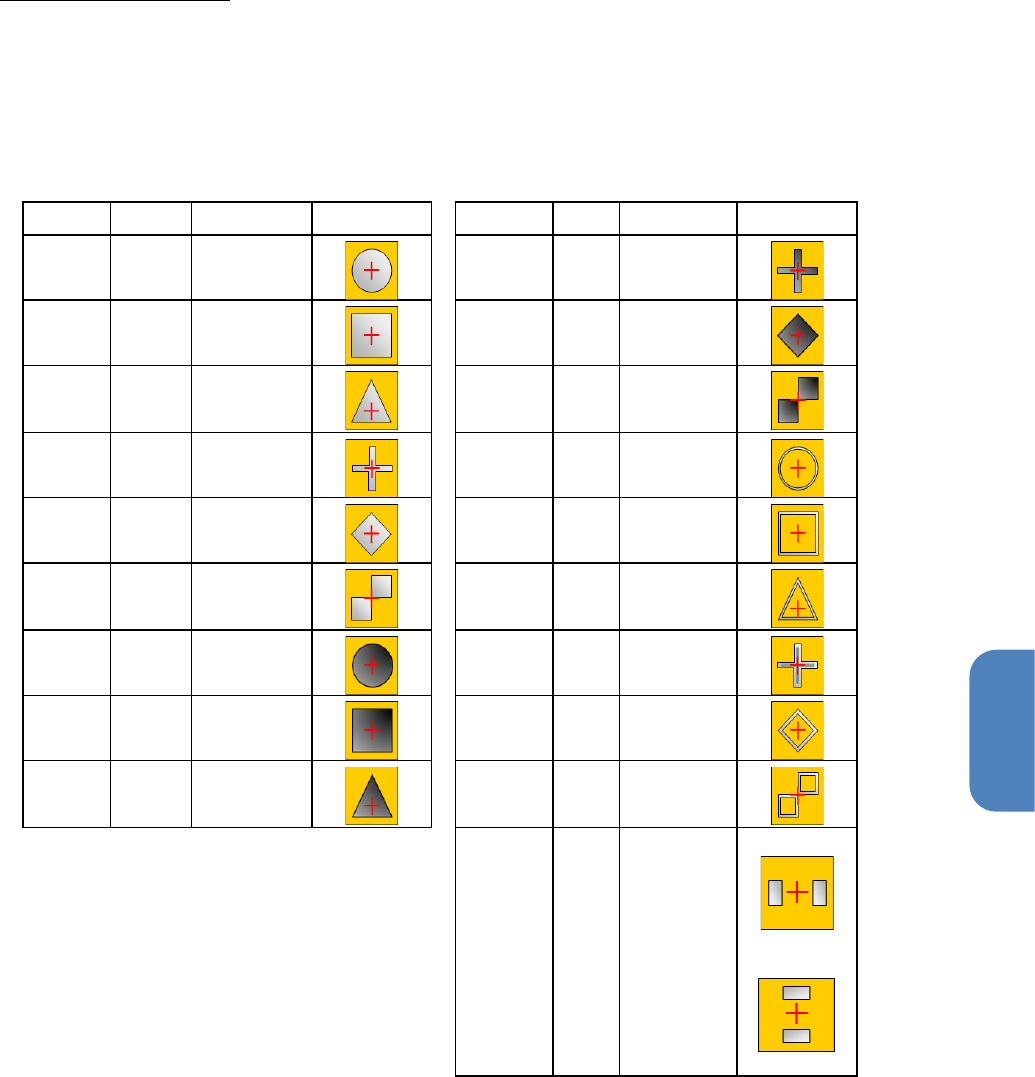

标记类型
标记类型中将根据当前选中的标记 ID 显示与其标记形状相应的图像。
形状 ID
颜色
标记形状
图像
形状 ID
颜色
标记形状
图像
0
白
圆
9
黑
十字
1
白
正方形
10
黑
菱形
2
白
三角形
11
黑
双方形
(格子状)
3
白
十字
12
轮廓
円
4
白
菱形
13
轮廓
正方形
5
白
双方形
(格子状)
14
轮廓
三角形
6
黑
圆
15
轮廓
十字
7
黑
正方形
16
轮廓
菱形
8
黑
三角形
17
轮廓
双方形
(格子状)
18
焊锡
或
