第 5 章 维护 篇 5- 2. 保养检查 52 9 ．在用上部的 螺丝 临时固定 滑带槽 单元的状态下 ( 步骤 ⑦ ) ，先安装滑带槽 下部。 在将 滑带槽 下部 按压在切 带器 单元的状态下，安装 支架 。 向箭头方向按住固定， 使滑 带槽单元与切带器 部接触。 按住。 滑带槽 螺丝 切带器 支架 螺丝 按住支架 按住 滑带槽
第
5
章 维护篇
5-2.
保养检查
51
5
7
．安装切带器单元时，请按照相反的步骤进行安装。
ⅰ：步骤③拆下的螺丝，请勿遗忘安装。
ⅱ：装回切带器单元时，请注意不要使从下部伸出的薄金属片搭在废弃导管上。
ⅲ：请勿忘记安装气管、线缆连接器。
8

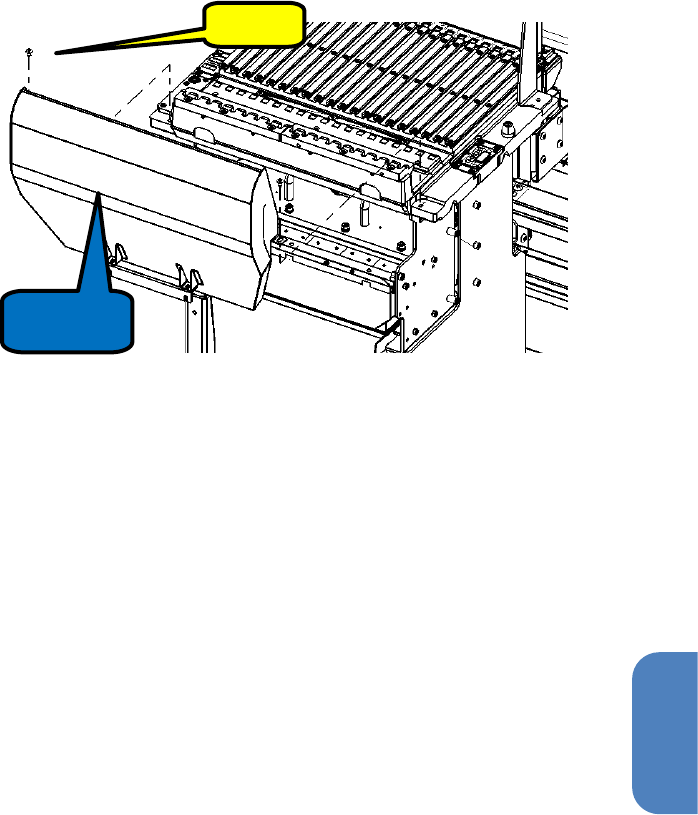

．请用螺丝固定滑带槽上部。
滑带槽
螺丝
第
5
章
维护篇
5-2.
保养检查
52
9

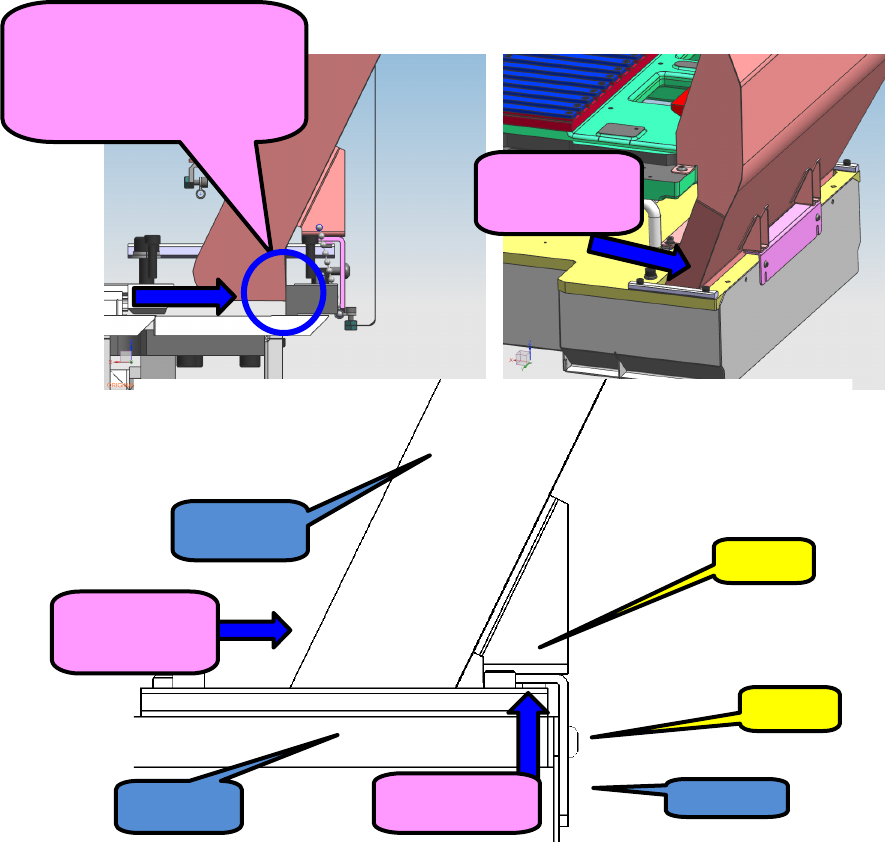

．在用上部的螺丝临时固定滑带槽单元的状态下
(
步骤⑦
)
，先安装滑带槽下部。在将滑带槽
下部按压在切带器单元的状态下，安装支架。
向箭头方向按住固定，使滑
带槽单元与切带器部接触。
按住。
滑带槽
螺丝
切带器
支架
螺丝
按住支架
按住滑带槽
第
5
章 维护篇
5-2.
保养检查
53
5
10

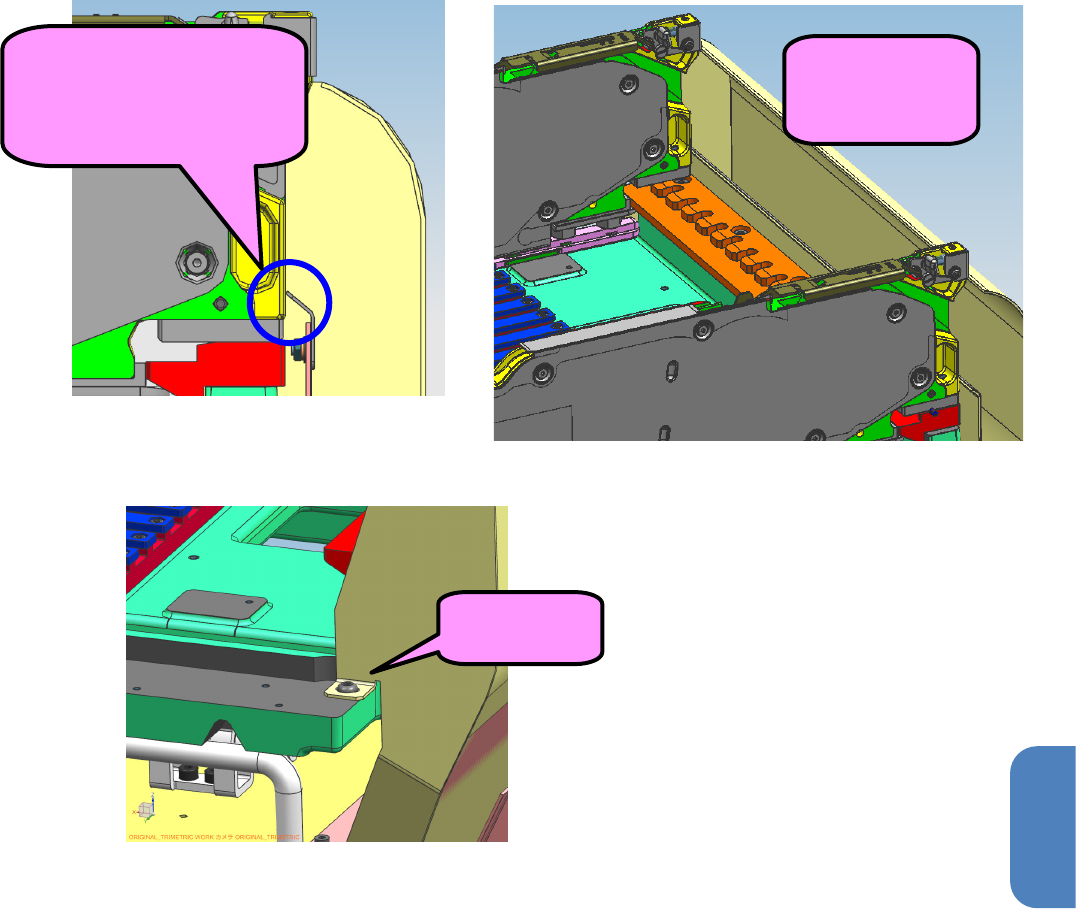

．准备
2
台
EF08HSR
，安装在台架的两端。请安装滑带槽单元，使其在台架两端接触
ETF
。
11
．按照拆卸护罩等的相反的步骤进行安装，结束更换操作。
固定滑带槽，使滑带槽单元
与 ETF 接触。
将 EF08HSR 安装
在台架的两端
固定螺丝
