第 4 章 操作篇
4-13. 元件生成向导
295
4
选择［引脚设定］选项卡（芯片元件）
记号
名称
说明
(a)
引脚宽度
(mm)
输入芯片元件的引脚宽度。
(b)
引脚宽度允许率 (%) 选择芯片元件的引脚宽度使用/不使用的识别允许率。
•
使用
•
不使用
选择［使用］时输入对引脚宽度的识别允许率(%)。
通常无需变更芯片元件的引脚宽度设定。
发生识别错误时，请根据元件的实际尺寸输入引脚宽度。
第 4 章 操作篇
4-13. 元件生成向导
296
选择
[
脚设定
]
选项卡（脚元件
/
异形元件（有脚））
记号
名称
说明
(a)
脚号码 选择要变更参数的引脚参数号码。
(b)
脚存在方向
按照各脚号码选择元件各边有无脚。
(c)
脚数 对于[脚存在方向]中选择的 1 条边，输入实际存在的脚的个数。
(d)
脚间距 (mm) 输入脚的中心间距离。
[
脚数
]
为
1
个时，显示为
0.000 (mm)
。
(e)
脚长度 (mm) 输入脚的长度。
(f)
脚宽度 (mm) 输入脚的宽度。
(g)
接地面的长度 (mm) 输入脚与基板接地面的长度。
(h)
脚前端・本体间隔
(mm)
输入从脚的前端至本体的间隔。
(i)
宽度方向补正 (mm) 输入脚的分组中心从元件的中心的补正量。
(j)
歪斜
(deg
．
)
输入脚的分组中心从元件的中心倾斜程度的歪斜角度。
(k)
脚长度容许率 (%) 输入相对于脚长度的识别容许率。
(l)
脚宽度容许率 (%) 输入相对于脚宽度的识别容许率。
(m)
脚间距容许率 (%) 输入相对于脚间距的识别容许率。
(n)
脚接地面容许率 (%) 输入相对于脚的设置面长度的识别容许率。
(o)
脚弯曲容许值 (mm) 以长度(mm)输入脚前端部的弯曲容许值。
(p)
脚形状 选择脚形状。
•
Gull-wing
：
Gull-wing
形的脚
•
J-lead
：
J-lead
形的脚
第 4 章 操作篇
4-13. 元件生成向导
297
4

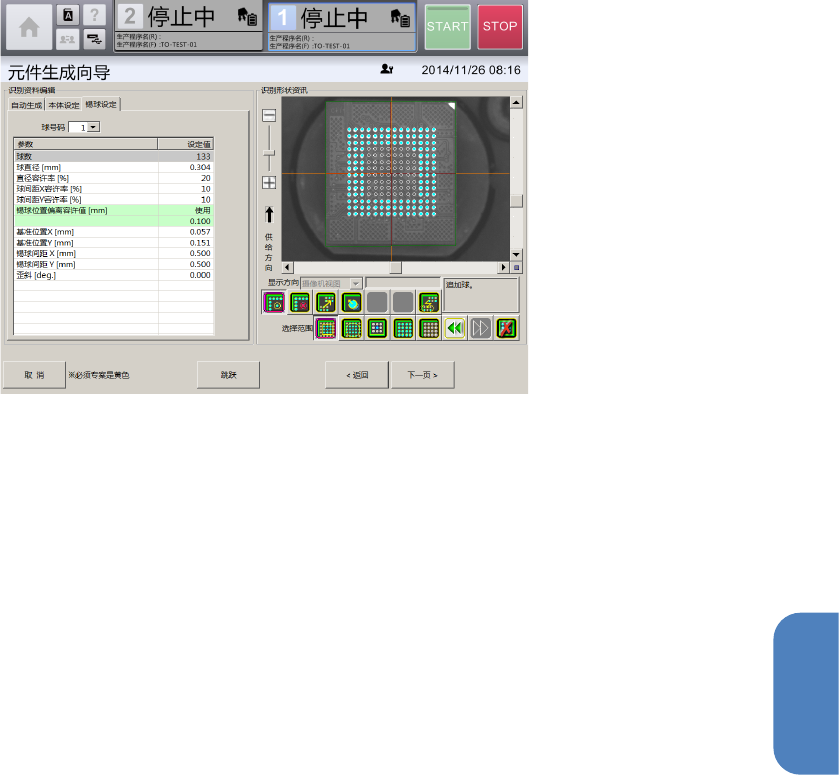

选择
[
锡球设定
]
选项卡（
BGA
元件）
