XP142 系统手册.pdf - 第100页
第 2 部第 3 章 生產資訊的顯示功能 Edition 1.0 2-3-13 XP-142E 系統手冊 補充零 件 詳細 時間 確認等待 時間 • 顯示出 影像 錯誤的對話框到按下 [ 料 盡 ] 鍵的時間 。 % ∶ [ 確認等待 時間 / 零 件 補充 時間 ] 補充 時間 • 顯示從 確認等待 時間的 末端 到重新 啟 動 運 轉的一 段 時間。其間 包括 讀取其 他 程式 、 關機 等 。 % ∶ [ 補充零 件中時間 / 零…
第 3 章 生產資訊的顯示功能 第 2 部
XP-142E 系統手冊 2-3-12 Edition 1.0
伺服 OFF 時間
• 展開物件時間內機器因某種原因而使伺服處於 OFF(“因發生異常而使機器停止”處
於 ON)的狀態到重新處於伺服 ON 時間為止的時間。但是，因“發生異常而使機器
停止”不包括 ON 零件供應時間、運轉中的停止時間。
%∶[伺服 OFF 時間/展開對象時間]
待機時間
• 展開物件時間內機器沒有運轉的 狀態 (“待機時間”處於 ON)到取消此狀態(“待機
時間”處於 OFF)的時間。
%∶[準備時間/展開對象時間]
因完成生產數後而停止
結束設定的生產量的運轉到按下在確認完成對話框的[OK]鍵的時間(“因完成生產
數後而停止”處於 ON)。
• 在自動運轉期間，機器檢測到生產塊數完成而停止的瞬間就會停止生產。
%∶[生產塊數完成而停止/展開物件時間]
運轉詳細時間
順序處理中
• 在按下[啟動]按鈕後，顯示機器的自動運轉處理的時間。
• 是從[自動運轉時間]中減去[載入動作中的時間]+[等待基板 時間] + [等待輸入次工序]
的時間。
• 是在自動運轉期間，實際順序處理時間的比例。
%∶[自動運轉時間—(載入動作中的時間 + 等待基板時間+等待輸入次工序)/運轉
時間]
在裝載動作中
• 在自動運轉中，為搬運基板的載入運轉 ON 時間([在裝載動作中]為 ON)。
%∶[載入動作中的時間/總操作時間]
等待基板
• 在自動運轉期間，儘管機器的主搬運軌道處於取入基板的狀態，但前一道工序沒
有基板([等待基板]處於 ON)時的等待時間。
%∶[等待基板時間/總操作時間]
等待輸入次工序
• 在自動運轉期間，儘管機器的主搬運軌道處於排出基板的狀態，但前一道工序沒
有基板([等待輸入次工序]處於 ON)時的等待時間。
%∶[等待下一步指令的時間/總操作時間]
第 2 部第3 章 生產資訊的顯示功能
Edition 1.0 2-3-13 XP-142E 系統手冊
補充零件詳細時間
確認等待時間
• 顯示出影像錯誤的對話框到按下[料盡]鍵的時間 。
%∶[確認等待時間/零件補充時間]
補充時間
• 顯示從確認等待時間的末端到重新啟動運轉的一段時間。其間包括讀取其他程式 、
關機等。
%∶[補充零件中時間/零件補充時間]

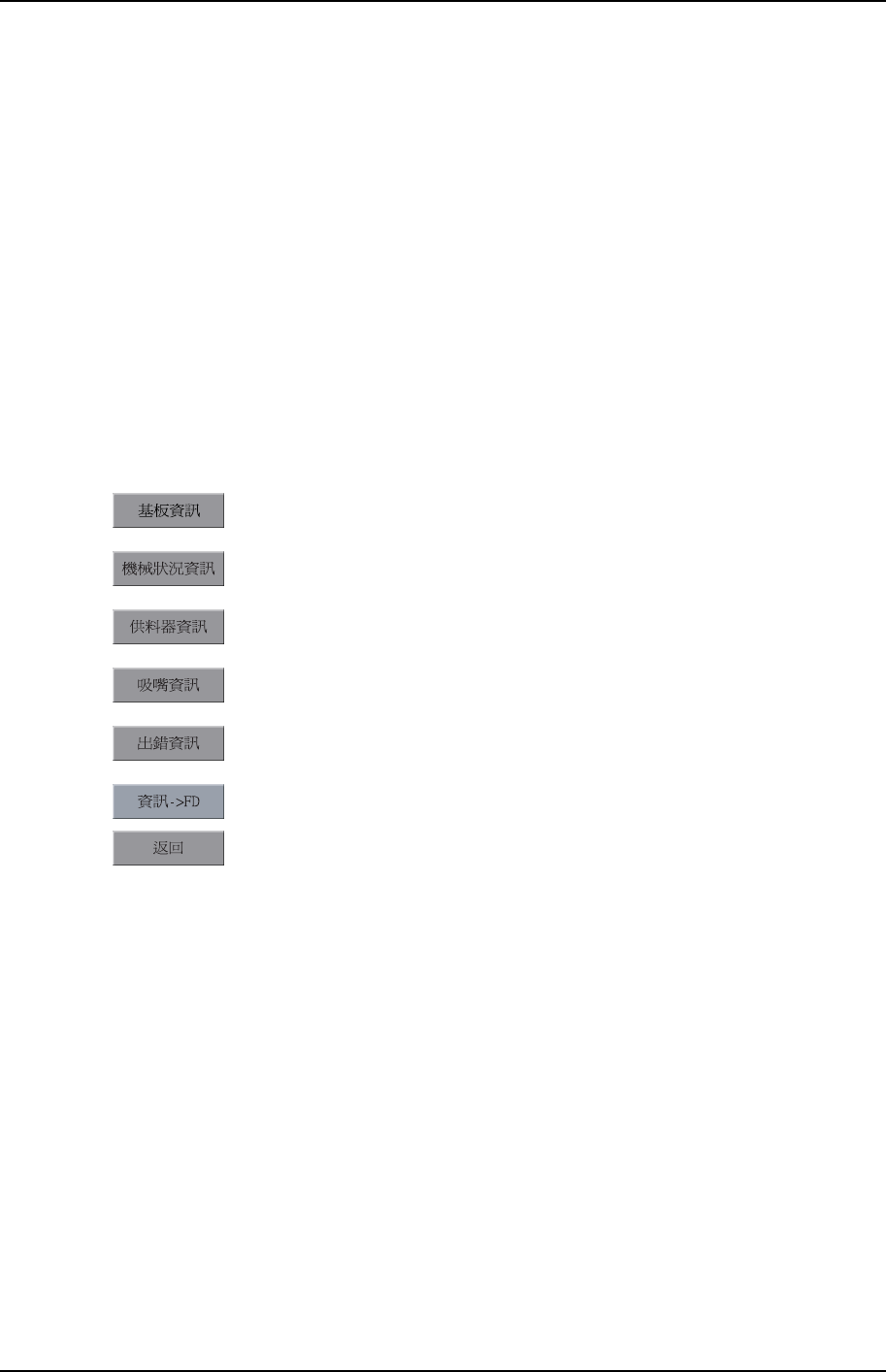

操作按鍵說明
移到基板資訊畫面。
移到機器狀態資訊畫面。
移到供料器資訊畫面。
移到吸嘴資訊畫面。
移到錯誤資訊畫面。
將全部的生產資訊保存到軟碟上。
關閉此畫面，返回生產資訊顯示條件的設定畫面或記錄檔的選擇畫
面。
第 3 章 生產資訊的顯示功能 第 2 部
XP-142E 系統手冊 2-3-14 Edition 1.0

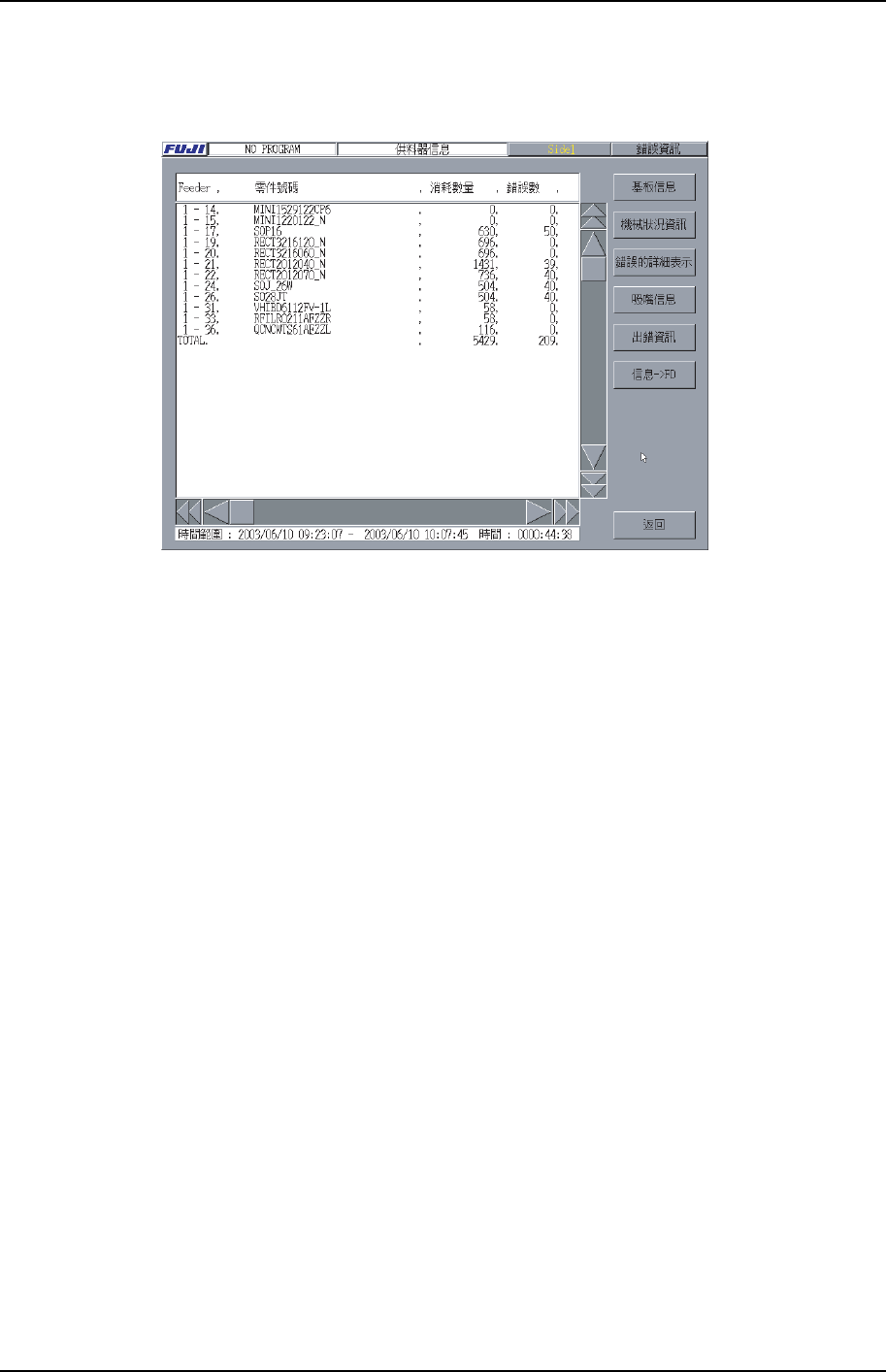

3.2.6 供料器資訊畫面
XP1S2075T
專案說明
Feeder
顯示滿足條件的記錄資料或是選擇的記錄檔案中註冊的供料器。如果選擇的 記錄檔案是
NO-PROGRAM 檔案，則不包含此處理過程。
零件號碼
顯示滿足條件的記錄資料或是選擇與在記錄檔案中註冊的供料器相對應的零件資料名
稱。
消耗數量
顯示滿足條件的記錄資料或是選擇在記錄檔案中註冊的供料器的消耗數量。
錯誤數
顯示滿足條件的記錄資料或是選擇在記錄檔案中註冊的供料器的錯誤數。
是在吸取的零件中出現影像處理錯誤的零件數量。
