第 2 部 第 1 章 基本操作
Edition1.0 2-1-29 XP-142E 系統手冊
1.13 搬運軌道寬度的調整
XP 機型根據所使用的程式。具有由馬達驅動對搬運軌道寬度進行調節的功能。
操作步驟

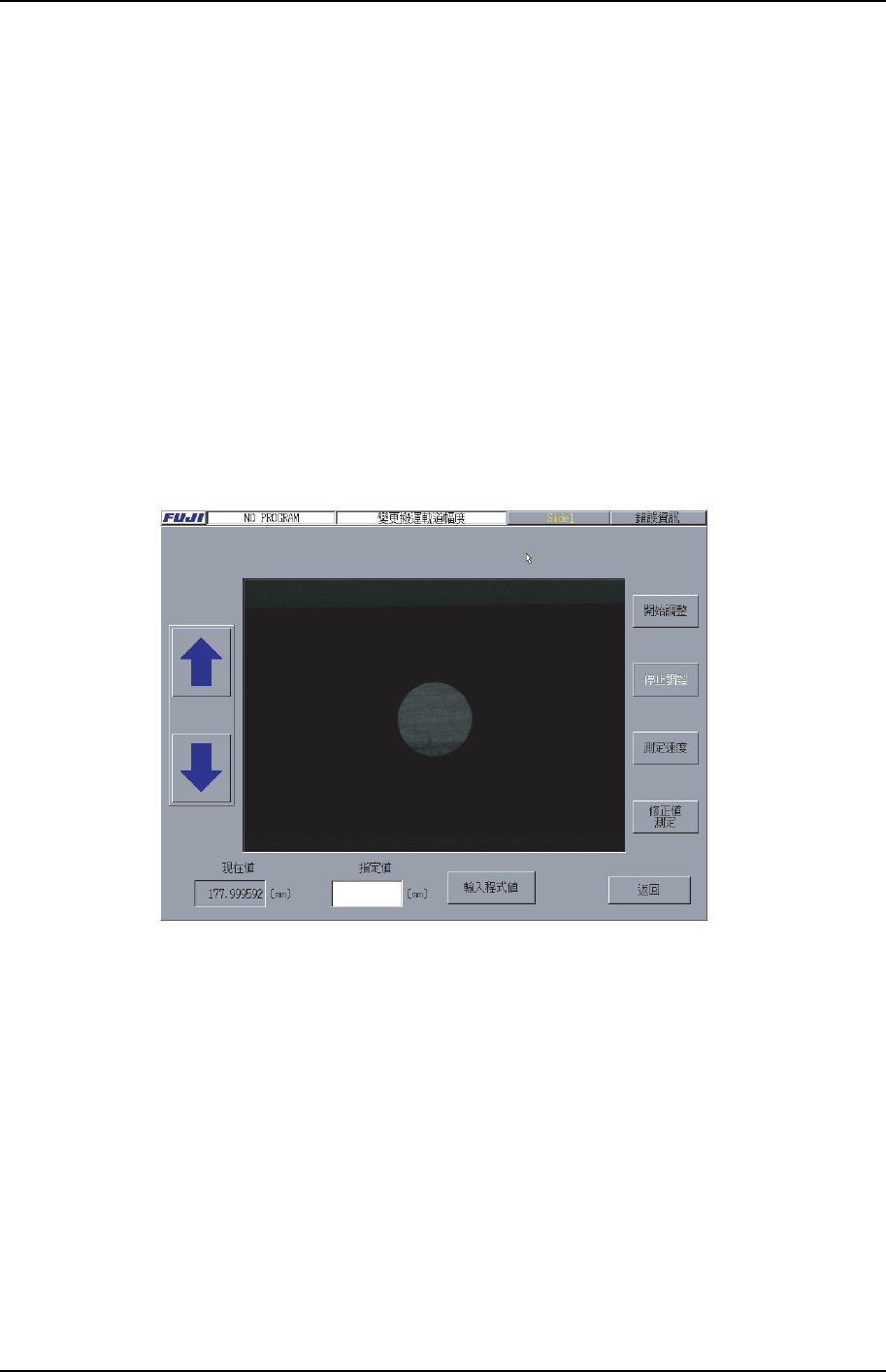

1. 在[主畫面]上，依次選擇[機器操作]、[變更搬運軌道寬度]，顯示 [變更搬運軌道寬
度]的畫面。
2. 如果已讀取一個生產程式，則在[指定值]項上顯 示出當前搬運軌道寬度。如要更改，
則可選擇[指定值]，即出現的一個類比鍵盤，然後在類比鍵盤上輸入設定值。要返
回生產程式值時，請選擇[輸入程式值]。
3. 選擇[開始調整]，將會顯示出一個啟動確認框。按下[啟動]按鈕，就可將搬運軌道
寬度變更到指定的數值。
4. 選擇[OK]。
5. 選擇[返回]後返回[主畫面]。
XP2S2150T
注意) 在改變搬運軌道寬度前，搬運軌道寬度有變化時，請確認真空支撐銷處於不干擾搬運軌道
的位置。變更搬運軌道寬度的操作結束後，請確認真空支撐銷不處於從屬軌道的下方。在
變更搬運軌道寬度時，請確認在 in 平臺、main 平臺的基板到達確認感測器以外的位置上
沒有基板。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-30 Edition1.0
1.13.1 搬運軌道更換自動啟動
將固有值“_AutoConvWidth”設定為 1 時，在啟動自動運轉時將自動進行搬運軌道幅
度的調整。
啟動條件
1. 生產範本為「生產」或「傳送」。
2. 搬運軌道的寬度與上次生產程式內的設定值相差 0.3mm 以上。
3. 搬運軌道上沒有基板。(如存在的話則在基板排出後進行。)
1.14 基板的載入和卸下
自動運轉中的基板可以自動取入，也可以在機器上輸入操作指令來指示基板的取入/送
出動作。在換線時如要檢查搬運軌道寬度 、感測器的動作狀態、或是送出有缺陷的基板
時，需要用手動操作進行基板的取入或是送出。
操作步驟
1. 在[主畫面]上選擇[機器操作]和[搬運軌道操作]，顯示出[搬運軌道操作]畫面。
XP2S2145T
2. 要取入一個新的基板時，打開[其他]畫面， 按下[取入新基板]。按下[Unload
Panel]，將會從機器上卸下一個基板。顯示出啟動確認對話框，按下[啟動]按鈕，
進行取入或是送出基板動作。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-31 XP-142E 系統手冊
1.15 微動
1.15.1 使用微動鍵來移動軸
使用在觸摸屏上的微動鍵來手動執行每個伺服 軸的微動操作。除了在以下的情況 之外，
任何時候都可以進行 微動操作：
· 在機器處於等待[啟動]的狀態時
· 機器正在運轉時
·在沒有解決緊急停止故障原因之前
·螢幕上沒有顯示微動畫面時
下列畫面為微動軸選擇畫面。
XP1S2109T
注意) 如上圖所示的是微動畫面，是[主畫面]、[維修保養 A]、[JOG]的[維修保養 A]用的微動
畫面。
操作步驟
1. 在[主畫面]上，依次選擇[維修 保養 A]、[JOG]，顯示微動畫面。
2. 選擇[▼]伺服軸選項，以此選定要求移動的軸。
3. 選擇箭頭記號的鍵移動軸。
