第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-40 Edition1.0
1.21 接收 MCS/2 生產程式
機器能通過 RS-232C 從 MCS/2 主電腦系統中傳送生產程式。
操作步驟
1. 在 MCS/2 主電腦中，備有用於 CP-6(M)、CP-642(M)或 CP-643(M)的生產程式。
本機器可從 MCS/2 模擬識別 CP-6(M)、CP-642(M)或 CP-643(M)。
備註) 由於本機器只有 2 台 MFU 單元(100 個料站/8 毫米料帶寬度計算)，超出這個容量
的料站資料將無法使用。此外、在 MCS/2 主系統中有關編制程式和生產線設定等，
請參考專用手冊。
2. 在[主畫面]上，依次選擇[程式]、[接受 MCS/2 程式]。
3. 通過 MCS/2 傳送生產程式。

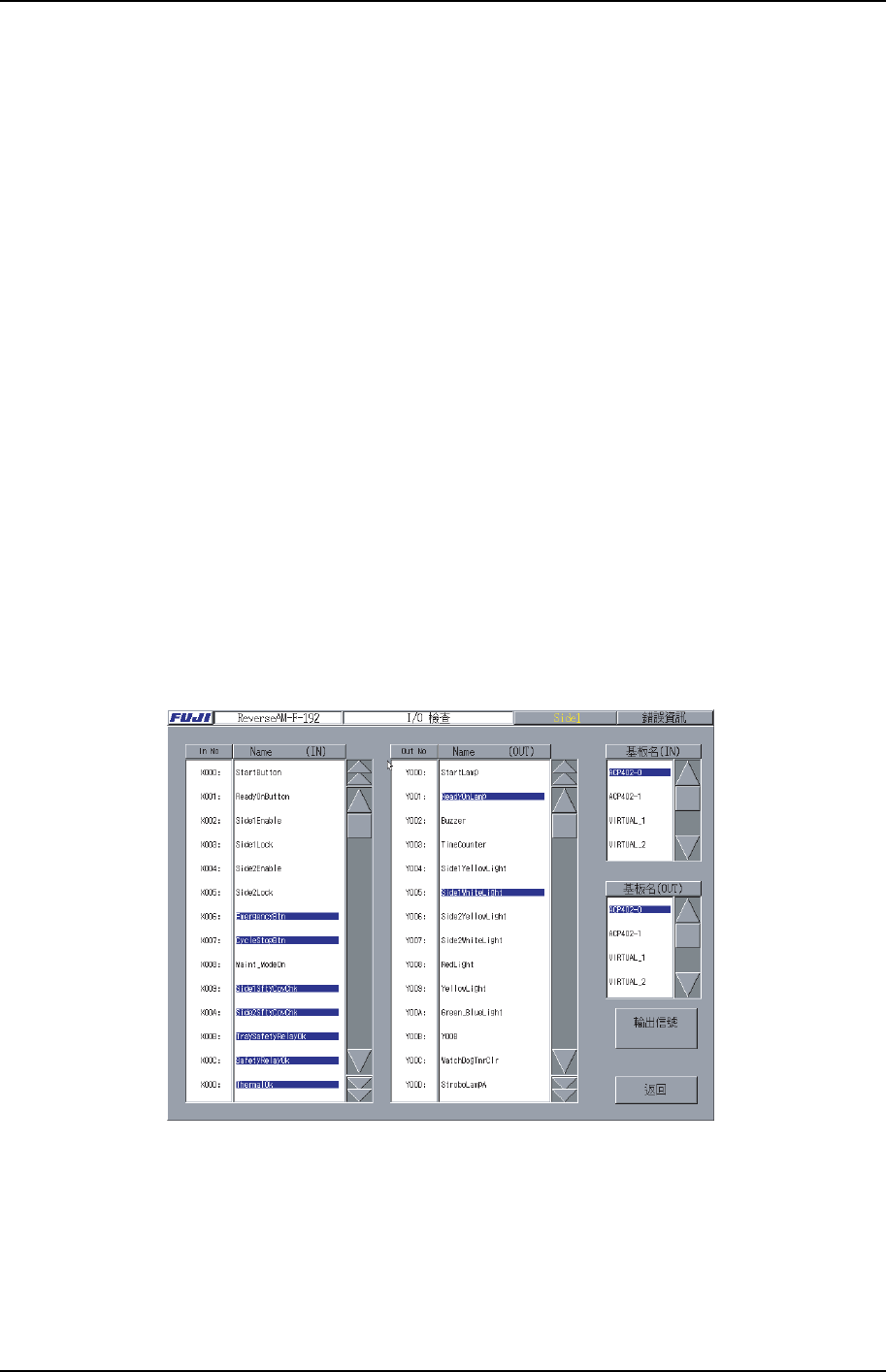

1.22 I/O 檢查
在 I/Q 檢查畫面上顯示輸入·輸出信號的狀態。另外，也能用手動操作 信號燈 和汽缸等。
操作步驟
1. 在[主畫面]上，依次選擇[維修 保養 A]和[I/Q 檢查]，顯示出[I/Q 檢查]畫面。
2. 在輸出側進行手動操作時，選擇[Out No]的專案將顯示變為藍色後，選擇[輸出信
號 ON]鍵。要停止輸出信號時，請選擇[輸出信號 OFF]。
XP1S2059T
3. 選擇[返回]後返回[主畫面]。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-41 XP-142E 系統手冊
1.23 固有值編輯
這是固有值編輯畫面。沒有正確的維修保養知識而變更資料時有可能導致機器的錯誤運
行，請充分注意。
操作步驟
1. 在[主畫面]上，依次選擇[維修 保養 B]，[固有值編輯]。
2. 選擇需要更改的資料項目目。
3. 選擇[輸入]鍵後顯示出類比數位鍵盤。輸入所要求的數值，然後選擇[CR]鍵顯示其
值，快速點擊 2 次[Value]的專案也能顯示類比數位鍵盤。
4. 選擇[JOG 畫面]，顯示能進行 JOG 操作的畫面。
5. 選擇[Save to Disk]，將數值存入軟碟中。選擇[Load from Disk]鍵，從軟碟中讀
取數值。
6. 在搜索功能中有標題搜索和名稱搜索 2 種。標題搜索與固有值不同是通過選擇搜
索項目的[▼]鍵來選擇標題一覽表的。名稱搜索是對包括指定字元在內固有值名稱
進行搜索的功能。如果選擇檢查專案的空白欄，將會顯示出一個類比數 位鍵盤，
輸入要搜索的固有值名稱，選擇[RET]後即從頂端開始搜索。並且，選擇[下一步
搜索]後繼續往下搜索。
XP2S2152T
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-42 Edition1.0
1.24 跟蹤資料的輸出方法
當出現原因不明的問題時，必須調查當時的詳細處理內容。
在此，為便於本公司能分析處理將異常發生時的經過所必要的跟蹤資料(按軟體執行過
程所發生的順序紀錄的資料)從機器中輸出的方法進行說明。
關於跟蹤資料的輸出方法，有以下 2 種方法。
操作步驟 A
·將軟碟插入磁碟機內。選擇畫面左上部所顯示的[FUJI]商標鍵，顯示出如下所示
的畫面，然後選擇[跟蹤資料]。
XP2S2153T
操作步驟 B
· 當系統出現錯誤時，畫面上顯示 出[跟蹤資料]。將軟碟插入磁碟機內，然後選擇[跟
蹤資料]。將跟蹤資料寫入軟碟後，請關機並重新啟動機器。
注意) 在讀寫軟碟的檔案時，請確認在此之前在軟碟中讀取或寫入資料的處理已完成後再
執行跟蹤資料的寫入。如果正在處理中執行的話，有可能不能正常地進行檔案的讀
取和寫入。
