第 2 部 第 1 章 基本操作
Edition1.0 2-1-41 XP-142E 系統手冊

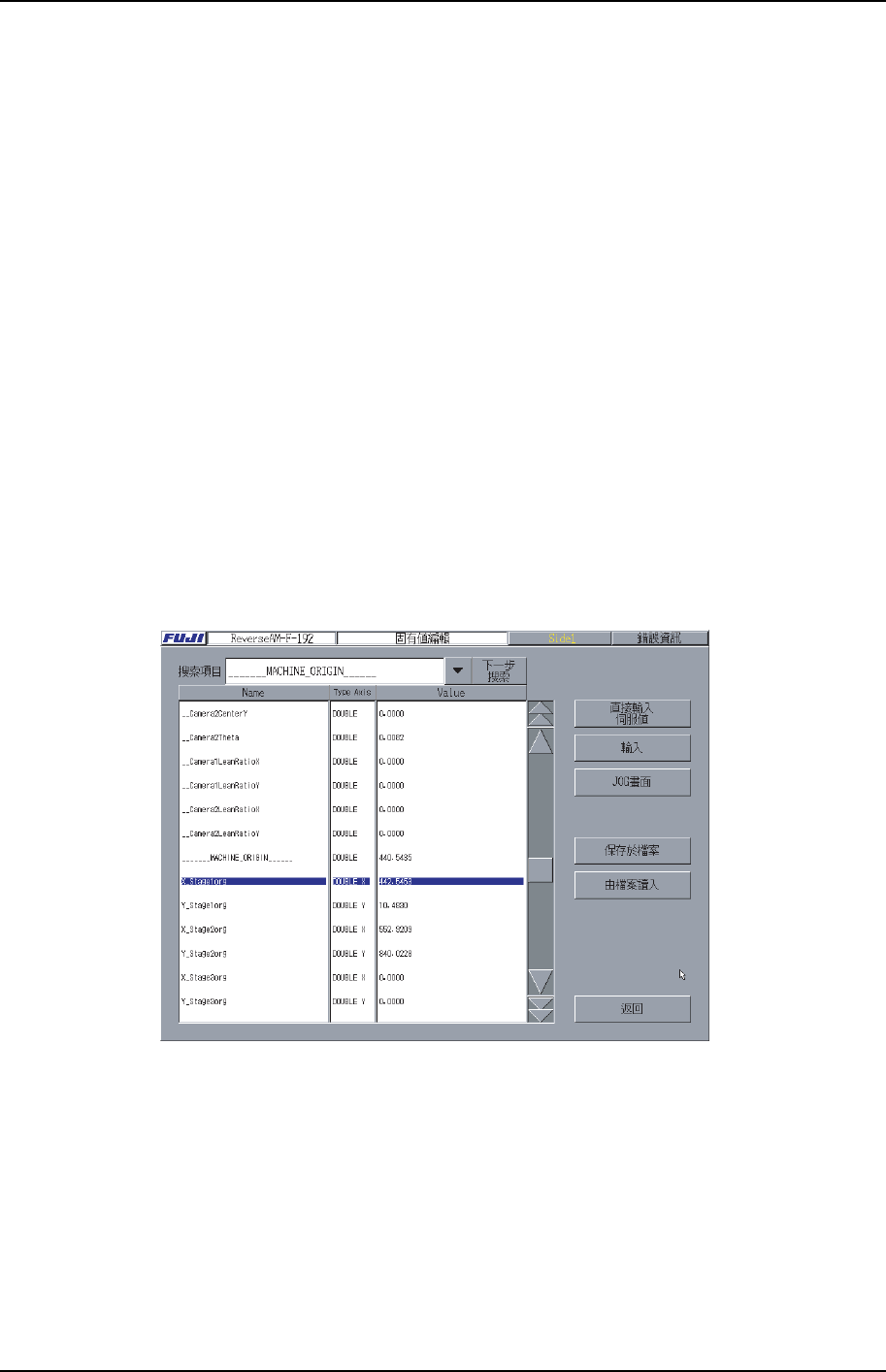

1.23 固有值編輯
這是固有值編輯畫面。沒有正確的維修保養知識而變更資料時有可能導致機器的錯誤運
行，請充分注意。
操作步驟
1. 在[主畫面]上，依次選擇[維修 保養 B]，[固有值編輯]。
2. 選擇需要更改的資料項目目。
3. 選擇[輸入]鍵後顯示出類比數位鍵盤。輸入所要求的數值，然後選擇[CR]鍵顯示其
值，快速點擊 2 次[Value]的專案也能顯示類比數位鍵盤。
4. 選擇[JOG 畫面]，顯示能進行 JOG 操作的畫面。
5. 選擇[Save to Disk]，將數值存入軟碟中。選擇[Load from Disk]鍵，從軟碟中讀
取數值。
6. 在搜索功能中有標題搜索和名稱搜索 2 種。標題搜索與固有值不同是通過選擇搜
索項目的[▼]鍵來選擇標題一覽表的。名稱搜索是對包括指定字元在內固有值名稱
進行搜索的功能。如果選擇檢查專案的空白欄，將會顯示出一個類比數 位鍵盤，
輸入要搜索的固有值名稱，選擇[RET]後即從頂端開始搜索。並且，選擇[下一步
搜索]後繼續往下搜索。
XP2S2152T
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-42 Edition1.0
1.24 跟蹤資料的輸出方法
當出現原因不明的問題時，必須調查當時的詳細處理內容。
在此，為便於本公司能分析處理將異常發生時的經過所必要的跟蹤資料(按軟體執行過
程所發生的順序紀錄的資料)從機器中輸出的方法進行說明。
關於跟蹤資料的輸出方法，有以下 2 種方法。
操作步驟 A

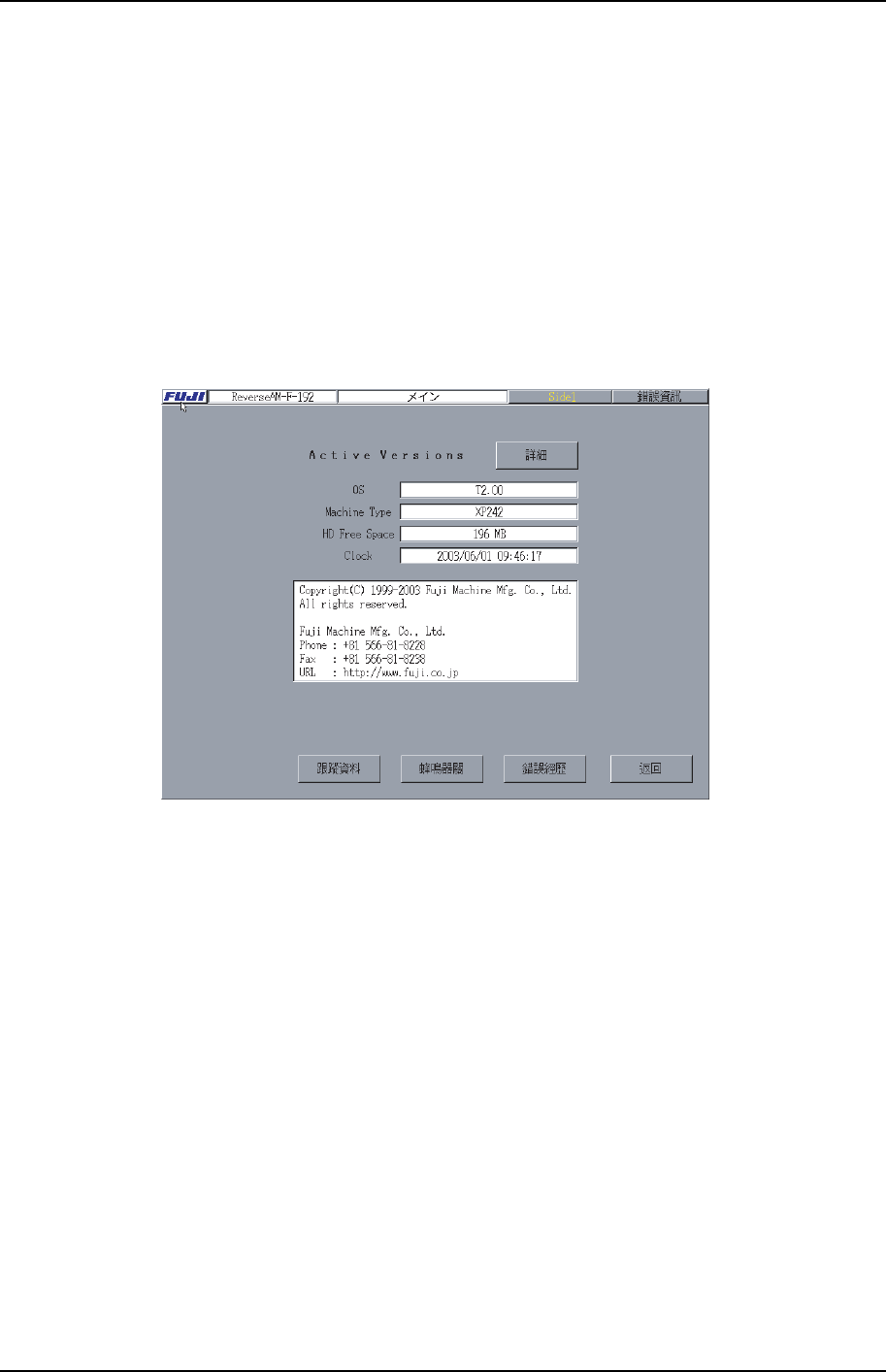

·將軟碟插入磁碟機內。選擇畫面左上部所顯示的[FUJI]商標鍵，顯示出如下所示
的畫面，然後選擇[跟蹤資料]。
XP2S2153T
操作步驟 B
· 當系統出現錯誤時，畫面上顯示 出[跟蹤資料]。將軟碟插入磁碟機內，然後選擇[跟
蹤資料]。將跟蹤資料寫入軟碟後，請關機並重新啟動機器。
注意) 在讀寫軟碟的檔案時，請確認在此之前在軟碟中讀取或寫入資料的處理已完成後再
執行跟蹤資料的寫入。如果正在處理中執行的話，有可能不能正常地進行檔案的讀
取和寫入。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-43 XP-142E 系統手冊

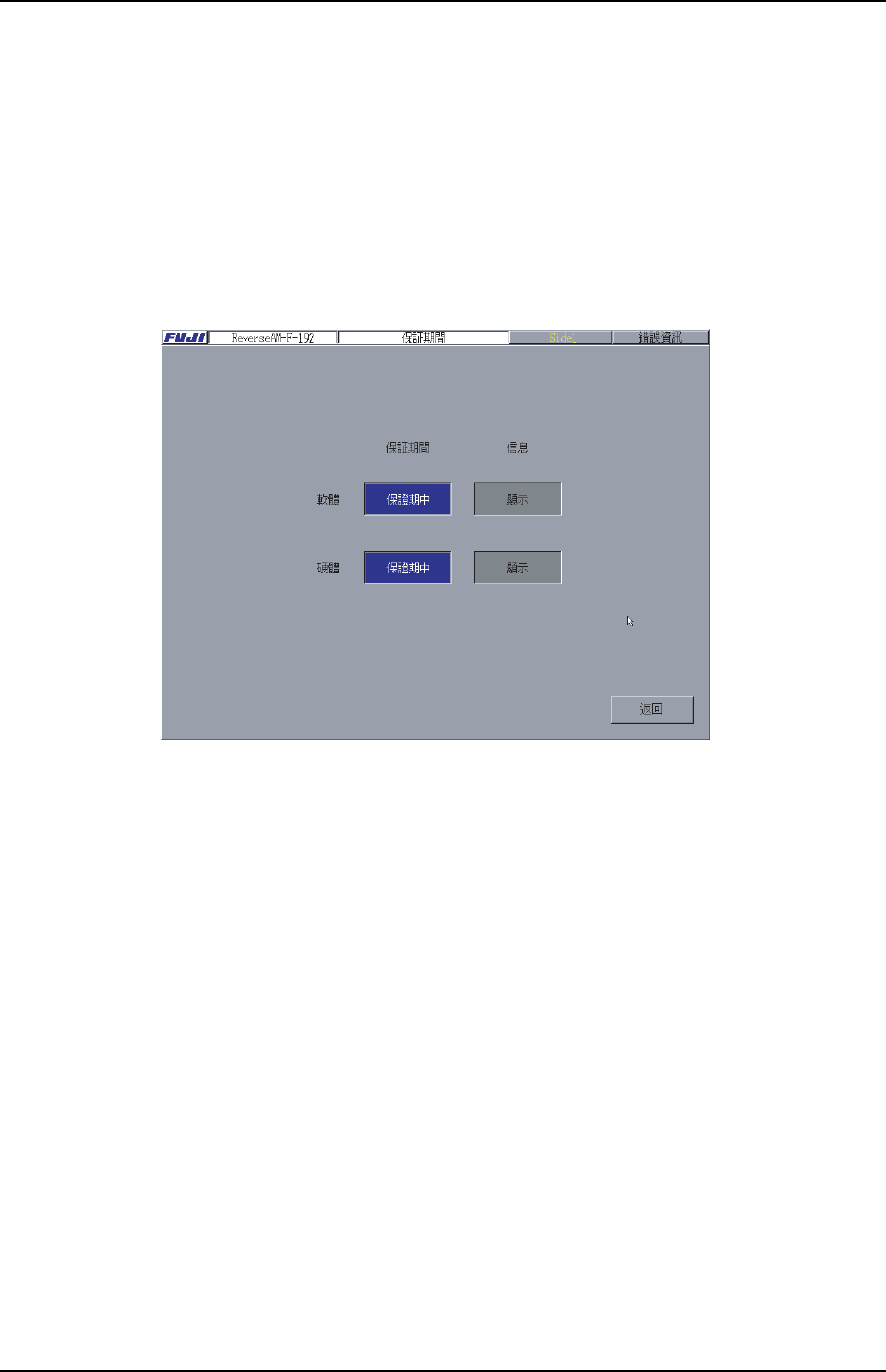

1.25 保證期
此畫面顯示機器和控制軟體是否仍處於保證期內。
操作步驟
1. 在[主畫面]上，依次選擇[維修 保養 B]、[保證期間]，顯示出[保證期中]的畫面。
2. 在保證期內時，顯示出如下圖所示的畫面。[資訊]的顯示設定以[顯示]作為預設設
定。
XP1S2062T
