第 2 部 第 1 章 基本操作
Edition1.0 2-1-1 XP-142E 系統手冊
1. 基本操作
本章將說明機器的基本操作順序。請確認第 1 部分說明的機器各部分名稱。此外，在此說明的大部
分操作都是從下面的[主畫面]開始的。
1.1 機器的啟動和關機
1.1.1 機器的啟動和[主畫面]的顯示
儘管本章的所有說明基本都是從[主畫面]開始的，但是此畫面並不是機器啟動後自動顯
示的畫面。請按照下面的步驟啟動機器，使其顯示[主畫面]。
操作步驟
1. 啟動與機器相連接的監控電腦。
2. 把機器上的電源總開關置於”ON”的位置。
3. 按下[控制電源入]按鈕後啟動機器。機器啟動後，此時顯示[註冊]畫面。
4. 選擇[操作者]或者[密碼]的輸入框後顯示出鍵盤。
5. 用畫面上顯示的鍵盤上輸入[操作者]和[密碼]，選擇[註冊]鍵進行註冊 。
XP1S2001Ea
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-2 Edition1.0

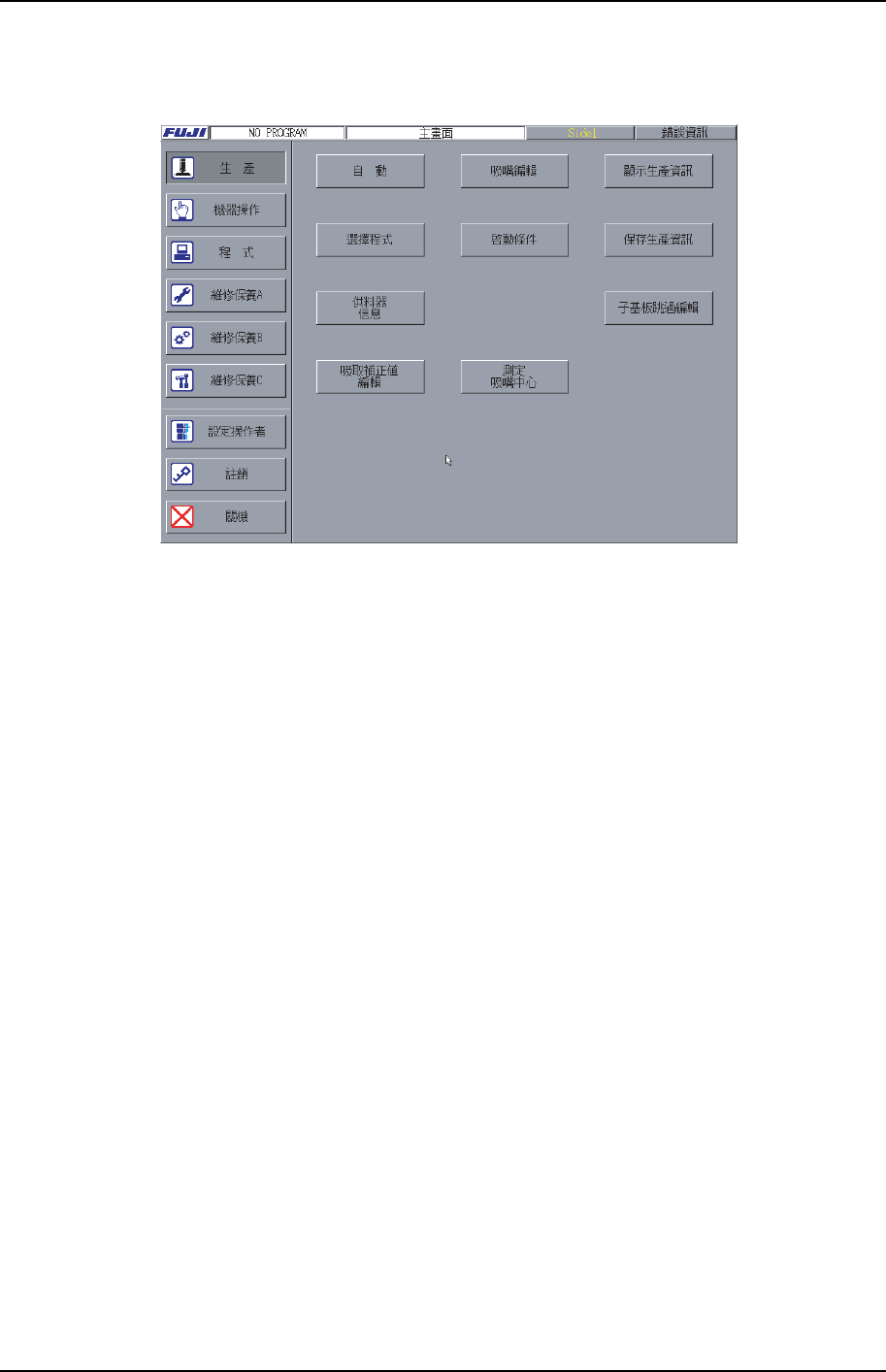

6. 顯示出[主畫面]
XP1S2161T
1.1.2 關機
按照下面的步驟來結束生產以及關閉機器的電源。
操作步驟：
1. 選擇[主畫面]的[註冊]鍵。顯示出“註冊”的資訊。
2. 選擇[OK]鍵。機器進入關機步驟。
備註) 貼裝頭持有吸嘴、或料盤托架處於前進位置時，會顯示出使其返回的確認資訊。
3. 選擇顯示幕上的[關機]鍵以切斷主電源。
如果是長期不使用機器，或者是進行伺服箱或控制箱內的調整的話，必須進行此
操作。
1.1.3 機器的緊急停止
· 選擇機器上的任何一個[緊急停止]按鈕。
選擇[緊急停止]按鈕，切斷伺服系統的 200V 電源，機器立即停止運轉。[緊急停
止]按鈕是鎖定式的，解除時請順時針方向旋轉。
· 要重新開始運轉機器時，首先打開[緊急停 止]按鈕，然後請依次選擇[運轉準備]按
鈕和[啟動]按鈕。
1.1.4 安全光電開關的動作測試
· 為確保機器的安全性，每天至少一次要在機器的動作停止後按下此按鈕，進行安
全光電開關的測試。在測試中，與安全門打開時的狀態相同，機器伺服系統的200V
第 2 部 第 1 章 基本操作
Edition1.0 2-1-3 XP-142E 系統手冊
供應電源被切斷。
· 如果測試正常，則重新回復到安全門關閉狀態，[運轉準備]按鈕開始閃爍 ，此時
按下[運轉準備]按鈕，機器會重新開始自動運轉。
1.2 生產程式的選擇
生產程式可以存放在機器的 CPU 基板的記憶體、機器的硬碟、軟碟、或監控電腦上。
為使生產程式可以在生產中使用，其生產程式必須處於啟動狀態(在 CPU 基板的記憶體
上)。現在啟動的程式顯示在畫面上方的任務欄中。
1.2.1 從[生產]畫面選擇生產程式
操作步驟
1. 打開[主畫面]，依次選擇[生產]、[選擇程 式]，螢幕上將會出現一個被存放在機器
的硬碟或是軟碟上的程順序表對話框。
備註) 可從軟碟上讀取的檔案僅限於 FCP6(M）、CP642(M）、CP643(M)或是 XP-１41E/XP-
142E 型的機器上創建的 CCIMF 格式的檔案。另外，因為 XP-142E 的 MFU 是 2 台 (100
個料站/8mm，以 12mm 料帶寬計算)、所以不能使用超出這個供料器安裝資料。
2. 選擇生產中使用的程式。選擇[讀入]鍵，讀取所選擇的程式。在畫面上方的任務欄
上會顯示裝載完畢的程式名，表示該程式被啟動。
XP1S2131T
