第 3 部 第 3 章 編輯器
Edition 1.0 3-3-17 XP-142E 系統手冊
<子基板跳過定位點編輯範圍>
· [定位點名]文本框
輸入定位點名。(最多可輸入 23 個位 元組)
· [形狀]鍵
如果是子基板跳過定位點，則此鍵無效。
· [顏色]鍵
按下此鍵，指定使用定位點的亮度為[white]或者[black]。
· [SizeX]文本框
輸入 SizeX 的尺寸。(輸入範圍 1.00~3.50mm)
· [SizeY]文本框
輸入 SizeY 的尺寸。(輸入範圍 1.00~3.50mm)
· [清除]鍵
清除現在顯示的基準定位點數據。即使刪除子基板跳過定位點，它也會以空白資
料的形式保存在生產程式中。
· [定位點文件讀入]鍵
讀入被保存的定位點檔案。
· [定位點檔案保存]鍵
保存當前顯示的定位點數據。
<基板 ID(2D Code)編輯畫面>
現在的這個編輯畫面為無效。
XP2S2227T
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-18 Edition 1.0
· [基準定位點編輯畫面]鍵
移向基準定位點編輯畫面。
<基板 ID 編輯範圍>
· [定位點名]文本框
輸入定位點名。(最多可輸入 23 個位 元組)
· [>>]鍵
顯示下一塊基板的 ID 資訊。
· [<<]鍵
顯示前一塊基板的 ID 資訊。
· [No]鍵
顯示基板 ID 的資訊。按 下 此鍵，顯示基板 ID 的一覽表畫面。在該畫面中顯示選
擇的基板 ID 的資料。
※ 此外，這個編號只能在定位點編輯畫面中使用。不記入生產程式。

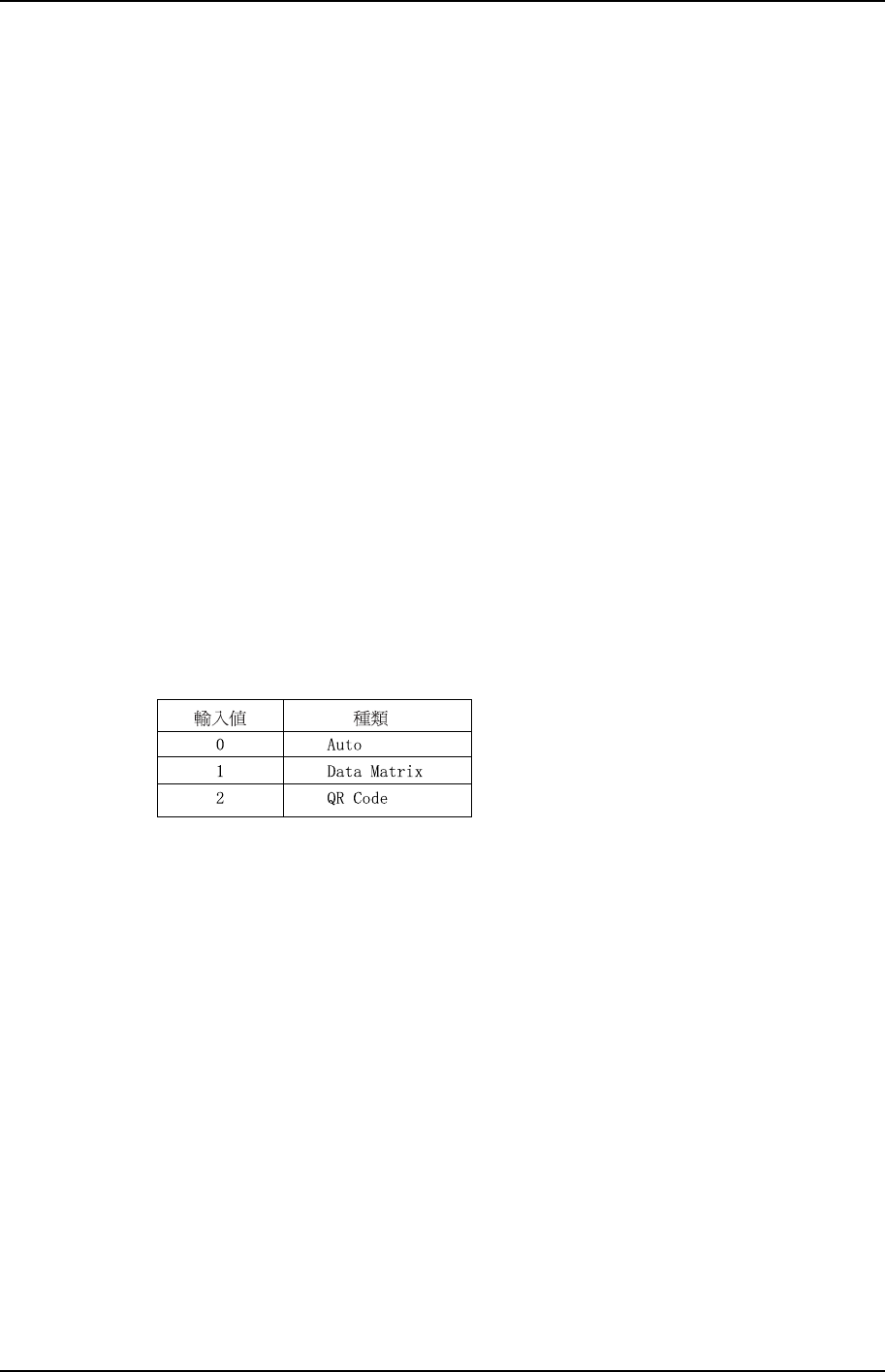

· [號碼種類]組和框
選擇使用的號碼種類。
XP2S2228T
· [增加定位點數據]鍵
添加定位點數據。選擇該鍵，在現在被定義的基板 ID 資料的最後添加一個空的
基板 ID 資料並顯示添加的基板 ID。
· [刪除定位點數據]鍵
刪除現在顯示的基板 ID 資料。刪除後顯示下一個定位點數據。
· [清除]鍵
清除當前顯示的基準定位點數據。被清除 的定位點隻 存在于現在正在編輯的編輯
畫面中。離開編輯器畫面，被清除的定位點數據隨之刪除。(定位點清除狀 態下即
使保存了生產程式，被清除的定位點也不會被保存。)
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-19 XP-142E 系統手冊
· [定位點文件讀入]鍵
讀入被保存的基板 ID 資料。
· [定位點檔案保存]鍵
保存當前正在顯示的基板 ID 資料。

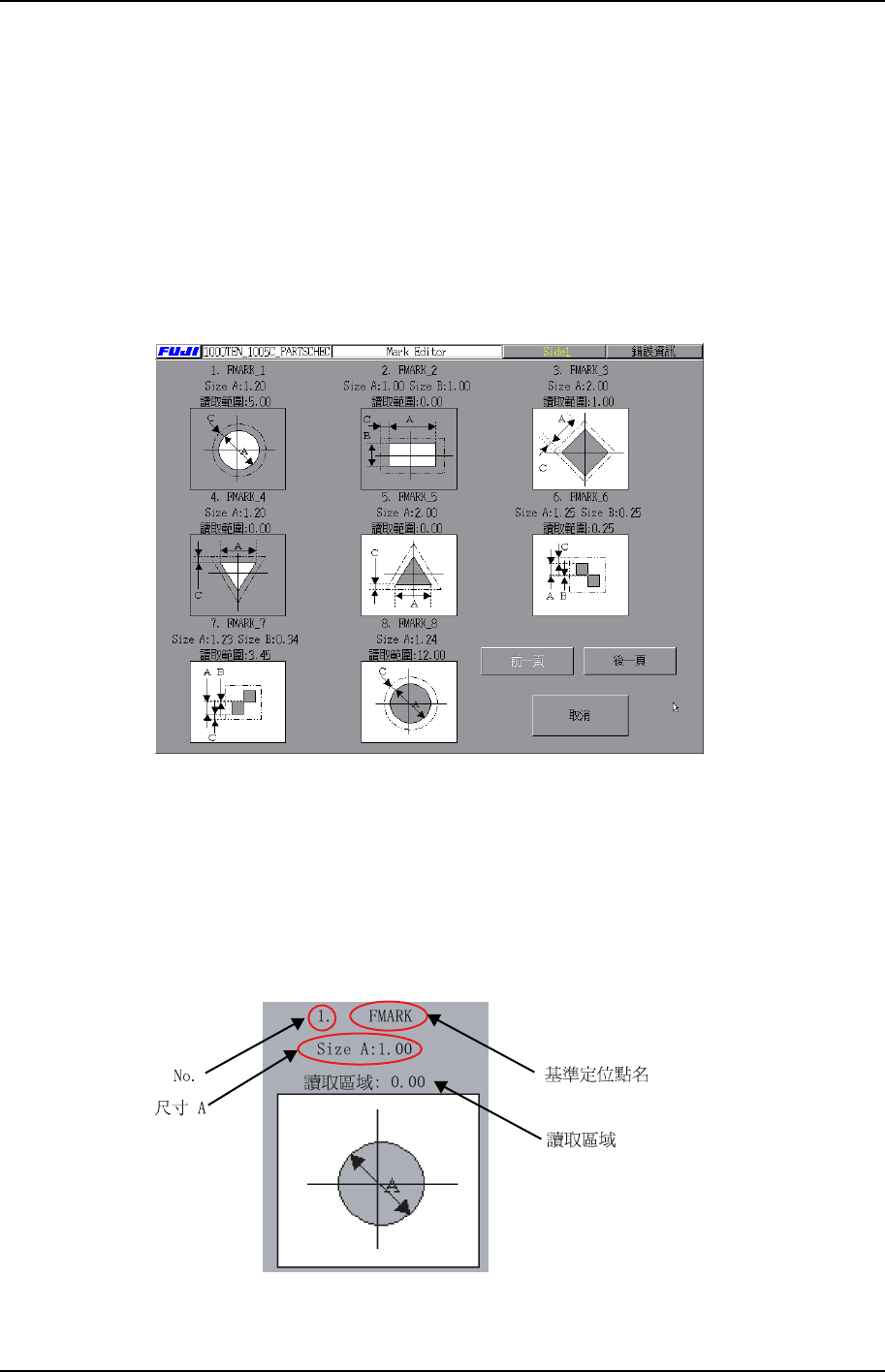

3.5.1 基準電位點一覽表畫面
本畫面顯示現在正在編輯的基準電位點一覽表畫面。
XP2S2229T
· 顯示編輯中的定位點數據
第 1 行顯示編號和基準定位點的[定位 點名]。
第 2 行顯示[SizeA]和[SizeB](如果該定位點有 SizeB 的話)。
第 3 行顯示[讀取區域]。
其後顯示形狀圖([顏色]有亮/暗之區別)。選 擇 圖像後，就可以對選擇的定位點數據
進行編輯。
XP2S2230T
