第 3 部 第 3 章 編輯器
Edition 1.0 3-3-11 XP-142E 系統手冊
3.3 基板編輯
基板編輯器用於編輯貼裝零件的基板資訊。

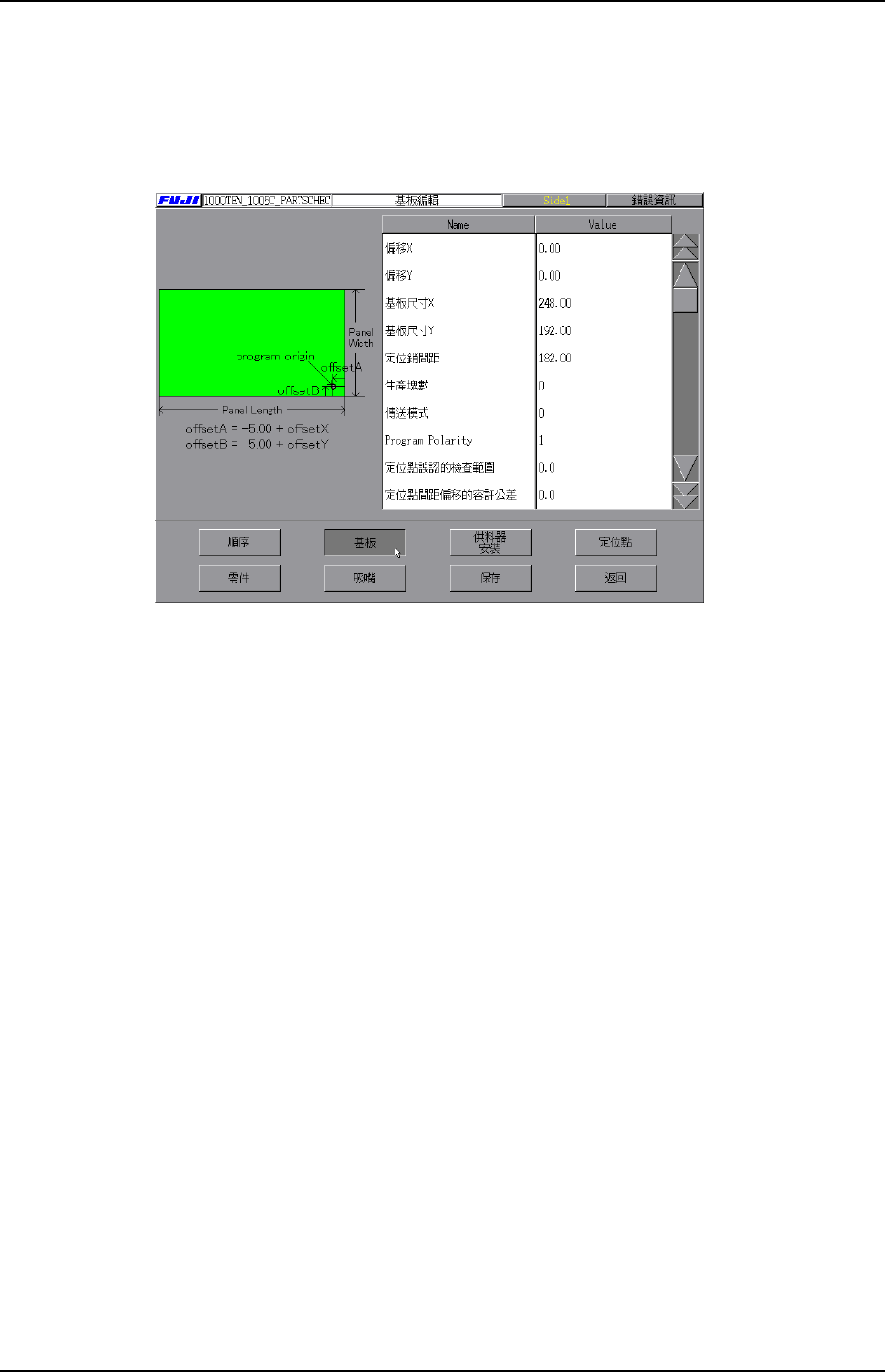

XP2S2162T
專案說明
修正量 X
以順序輸入的座標的基準點與 FUJI 的程式座標原點(從基板右下角 開始在 X 方向為-
5mm、Y 方向為 +5mm 的座標 )不同時，有必要設定修正值。請輸入從基板上 FUJI 的
原點到輸入座標資料的基準點的 X 方向的修正值。(-600.00mm~600.00mm)
修正量 Y
以順序輸入的座標的基準點與 FUJI 的程式座標原點(從基板右下角 開始在 X 方向為-
5mm、Y 方向為 +5mm 的座標)不同時，有必要輸入修正值。請輸入從基板上 FUJI 的
原點到輸入座標資料的基準點的 Y 方向的修正值。(-600.00mm~600.00mm)
基板 X
設定基板的 X 方向尺寸。(80.00mm~457.00mm)
基板 Y
設定基板的 Y 方向尺寸。(50.00mm~356.00mm)
銷距
輸入基準孔(銷)和從屬孔(銷)之間的距離。(0.0~457.0)
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-12 Edition 1.0
生產塊數
只生產在此指定的生產塊數。輸入 0 後生產預定數(動作範本選擇畫面)變為有效 。
(0~65000)
通過範本
設定通過範本運轉。基板僅僅通過機器、只作為單純的搬運軌道而動作。
0：No. Pass 不傳送
1：Pass 傳送
Program Polarity
設定是否使用基準化程式手法(Polarity 功能)。
0：No 不使用 (當前不支援。如果設定的話，會出錯而不能開始生產。)
1：Ye s 使用
詳細情況請參考[Polarity 功能]。
定位點的錯誤識別檢查範圍
設定各個定位點的錯誤識別檢查範圍的公差。(0.0~10.0)
定位點間距偏差的公差範圍
設定定位點間距偏差的公差範圍。(0.0~10.0)
備用基板名稱 (當前不支持。)
輸入備用基板名稱。
軟著陸速度
用%來指定 Z 軸的動作速度。(0.0%~10.0%)
例) 速度=75[mm/sec]×設定值/10
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-13 XP-142E 系統手冊
3.4 供料器安裝的編輯
供料器安裝的編輯用於設定在哪個料站安裝哪個零件的資訊的編輯器。

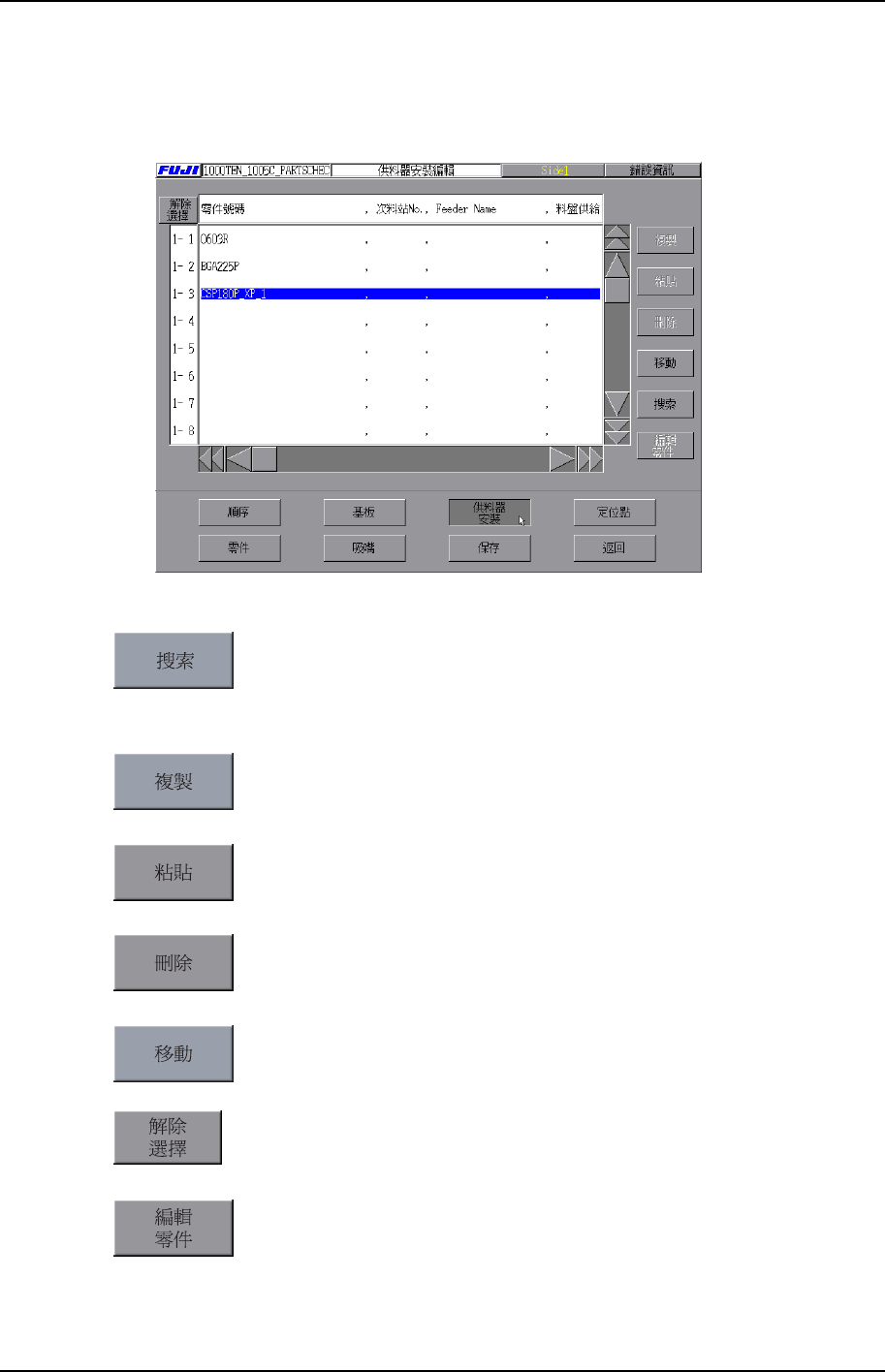

XP2S2163T
操作鍵說明
以下所示按下鍵是對於位於畫面左側領域所選擇的行進行處理：
在供料器內搜尋指定的字串或資料。
複製所選擇行的資料到剪貼板上。
在所選擇行之前插入剪貼板上的資料。
刪除所選擇行並將後面的行自動上移。
可以移動或更換供料器位置。
解除所有的選擇。
在零件編輯畫面中所選擇的行上編輯貼裝的零件。
