Scan Area Y
設定影像處理範圍。設 定 為 0 的時候，由零件尺寸自動計算而決定零件影像的取入尺寸。
請與 Scan Area X 同時設定一個能夠完全覆蓋這個零件的值。(0.00mm~24.00mm)
參考前項的“個別吸嘴置放表”。
Threshold Offset
輸入 0 時進行 2 值化影像處理。是指臨界值的偏移量，推薦值是 5~20。對於內部複 雜
的零件，只在要對零件外形進行處理時有效。(0~255)
注意) 零件資料 Vision Type 為 10、130、230 時不使用。
Gain of Contrast Offset
是指補正影像對比度的設定。影像不夠鮮亮時可通過增大這個值來提高影像處理中的識
別率。設定值為 0 時，待處理的影像的對 比度為原始值。(0~255)
初始設定值：1.0
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-36 Edition 1.0
■Packaging 編輯
Packaging 編輯是設定供料器、料盤等零件供應媒體的編輯器。
XP2S2184T

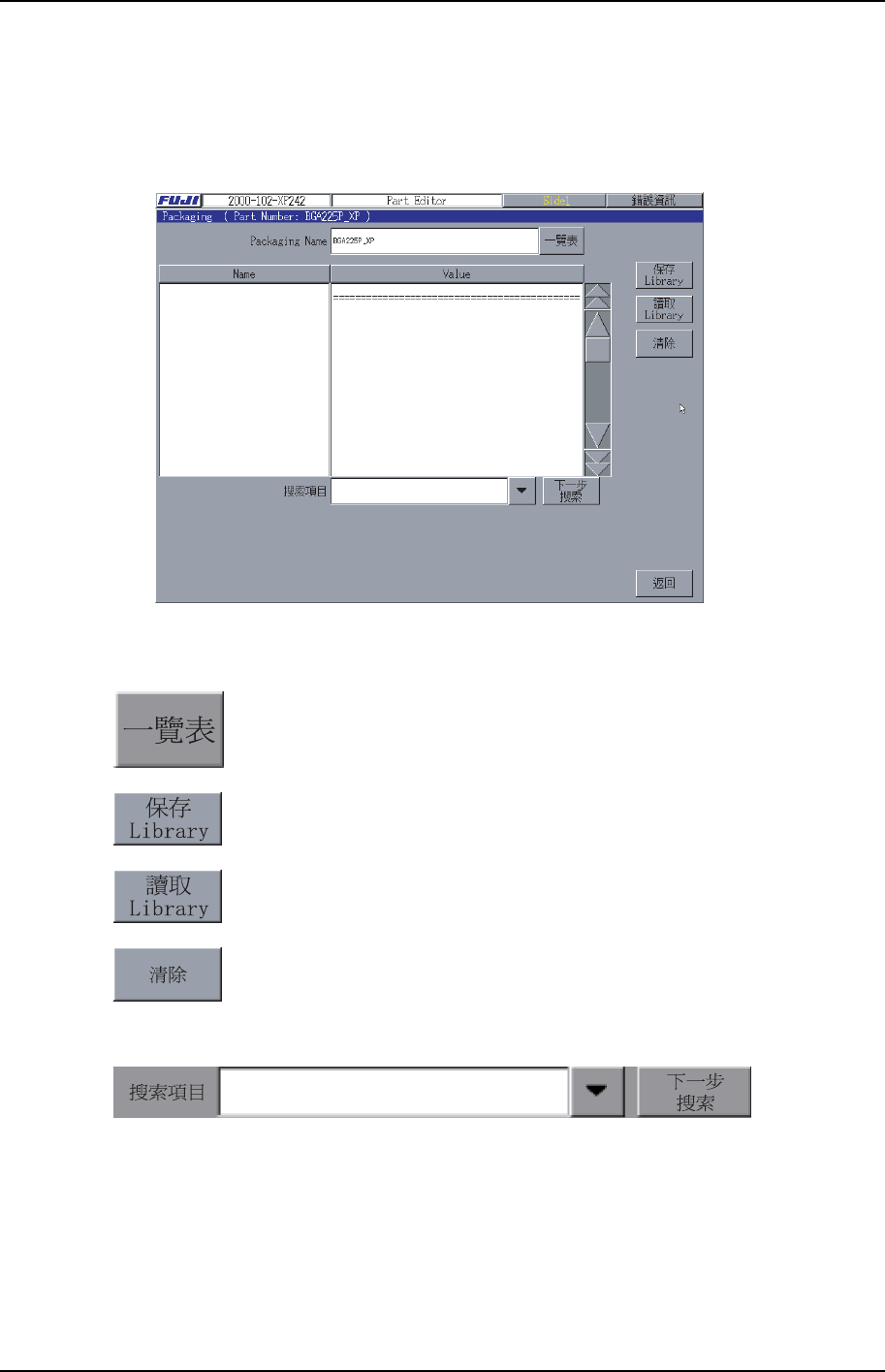

操作鍵說明
專案檢查是搜索並顯示指定的資料名稱。選擇 黑色下拉鍵顯示分類目錄，也可以直接從
鍵盤輸入資料
名稱來搜索。選擇[下一步搜索]鍵以從上至下的方向進行搜索。
顯示用編輯器打開的生產程式中使用的零件的 Package 一覽
表。
確認資訊確認後，將 Package 保存進 Library。
讀入保存在 Library 中的 Package。
清除設定的資料。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-37 XP-142E 系統手冊
專案說明
Packaging Name
指定 Packaging Name。最大不得超過 30 個字元的字串。
注意) 以下字元不能用於檔案名(:￥/ ;* ? ”< > /)，另外，在檔案名的開頭也不能用字元(~.)。
Packaging Type

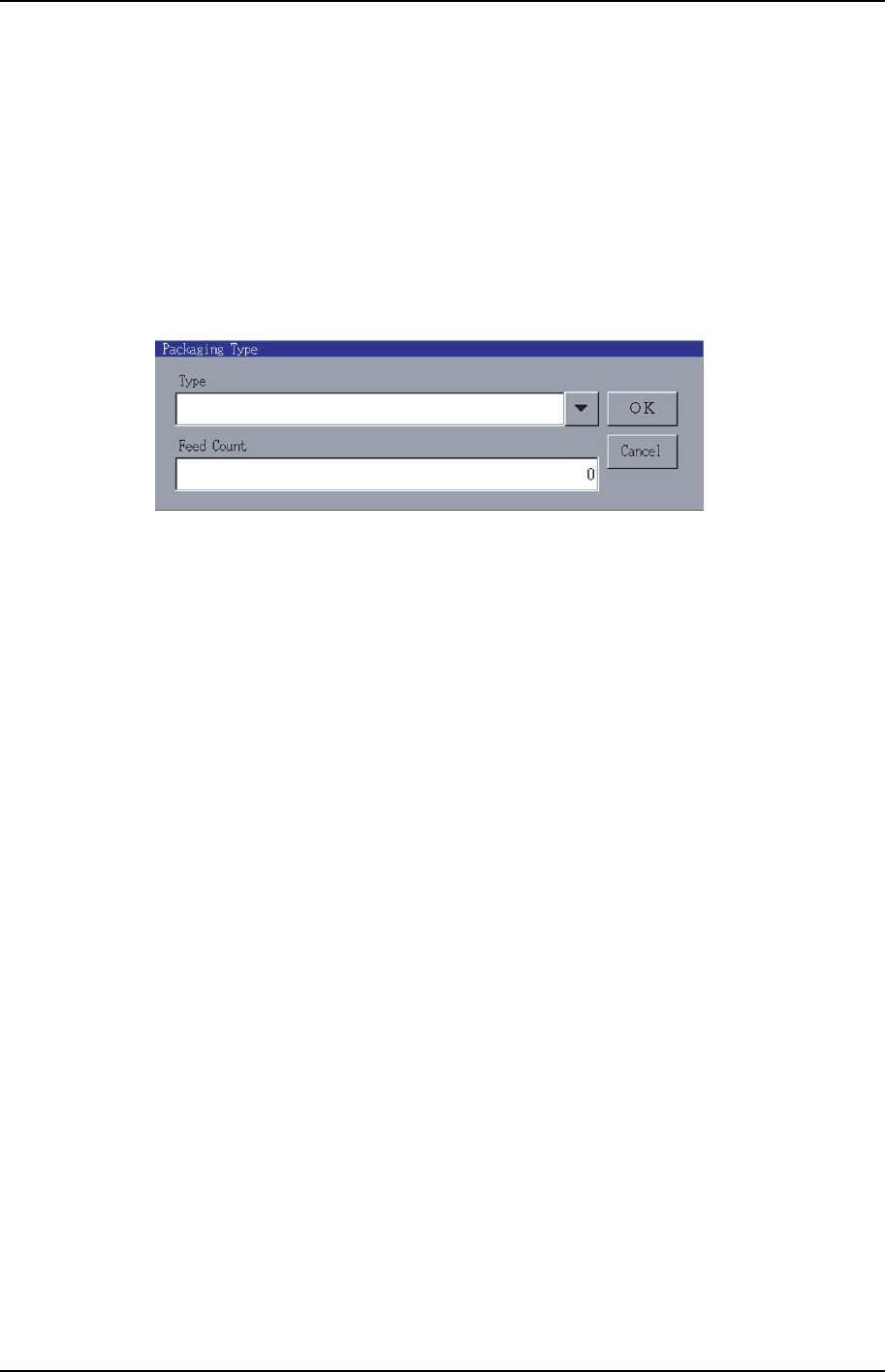

按這個欄位顯示以下視窗。請按[▼]、從下 拉式功能表中選擇零件供應的使用專案。
請指定 Feed Countd 的送料次數。
XP1S2159
Tape Width
料帶寬度(0mm~255mm)
Feed Pitch
設定輸送料帶的距離。(2mm~100mm)
