第 1 章 基本操作 第 2 部 XP-142E 系統手冊 2-1-38 Edition1.0 1.18 信號 塔 的 設 定 可從機器主 功能 表中 指 定 信號 塔 的 設 置： 燈亮 / 燈 閃爍。 操作步驟 1. 在 [ 主畫面 ] 上依次選擇 [ 維修 保 養 B] 和 [SIG 塔 設 定 ] ，螢幕上將 會顯 [SIG 塔 設 定 ] 畫面。 2. 對各 項 分 別設 定 信號 塔 的 顏色 、 點 亮 / 閃爍、 蜂鳴 …

100%1 / 300
第 2 部 第 1 章 基本操作
Edition1.0 2-1-37 XP-142E 系統手冊
1.17 MFU 的更換
用氣缸驅 動將 MFU 在機器中夾板或松板。
該功能只在 SIDE1 為可操作狀態時有效。
備註) 固定料站平臺裝載機時候，該功能無效。
1.17.1 MFU 夾板
操作步驟
1. 打開機器的前門，然後輕輕地將 MFU 推進機器。
2. 在[主畫面]上，依次選擇[機器操作]、[ MFU 夾板]後顯示出確認啟動的對話框。
按下[啟動]按鈕，MFU 夾板。
1.17.2 MFU 松板
操作步驟
1. 在 Side1 操作面板上，從[主畫面]依次選擇[機器操作]、[MFU 松板]後顯示出確
認啟動的對話框。按下[啟動]按鈕，MFU 松板。
2. 顯示出“請打開前門後進行操作”的資訊。
3. 打開在松板一側的 MFU 的門，選擇在畫面上的[OK]。
4. 輕輕地將 MFU 從機器中拉出。
注意) 只能在有操作許可權的一側進行操作。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-38 Edition1.0

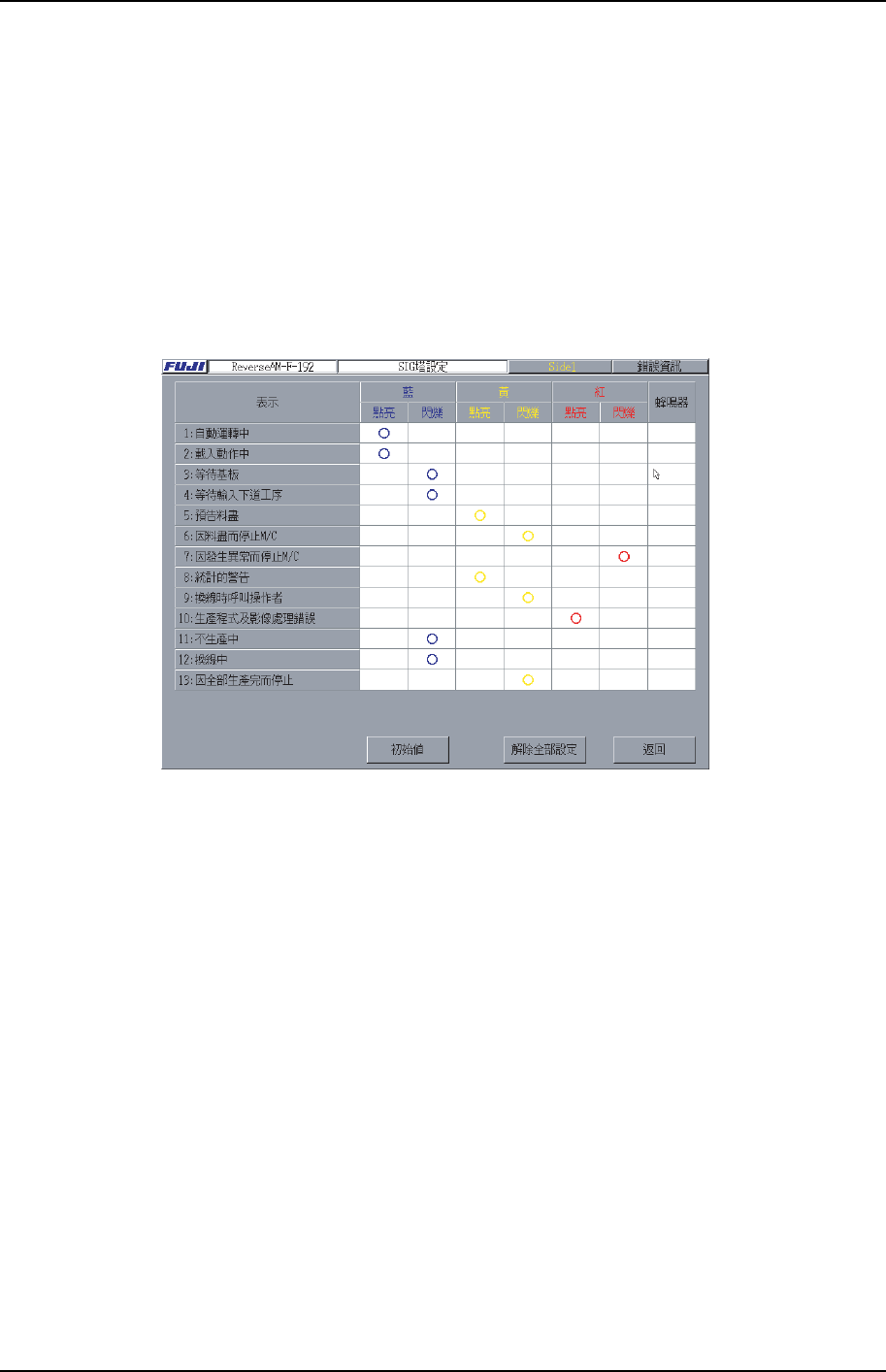

1.18 信號塔的設定
可從機器主功能表中指定信號塔的設置：燈亮/燈閃爍。
操作步驟
1. 在[主畫面]上依次選擇[維修 保養 B]和[SIG 塔設定]，螢幕上將 會顯[SIG 塔設定]
畫面。
2. 對各項分別設定信號塔的顏色、點亮/閃爍、蜂鳴器等。已設定的專案顯示為“○”。
3. 設定的內 容正確時，選擇[返回]後結束設定操作。
XP2S2147T
※ [14∶料站變更警告]為選項。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-39 XP-142E 系統手冊

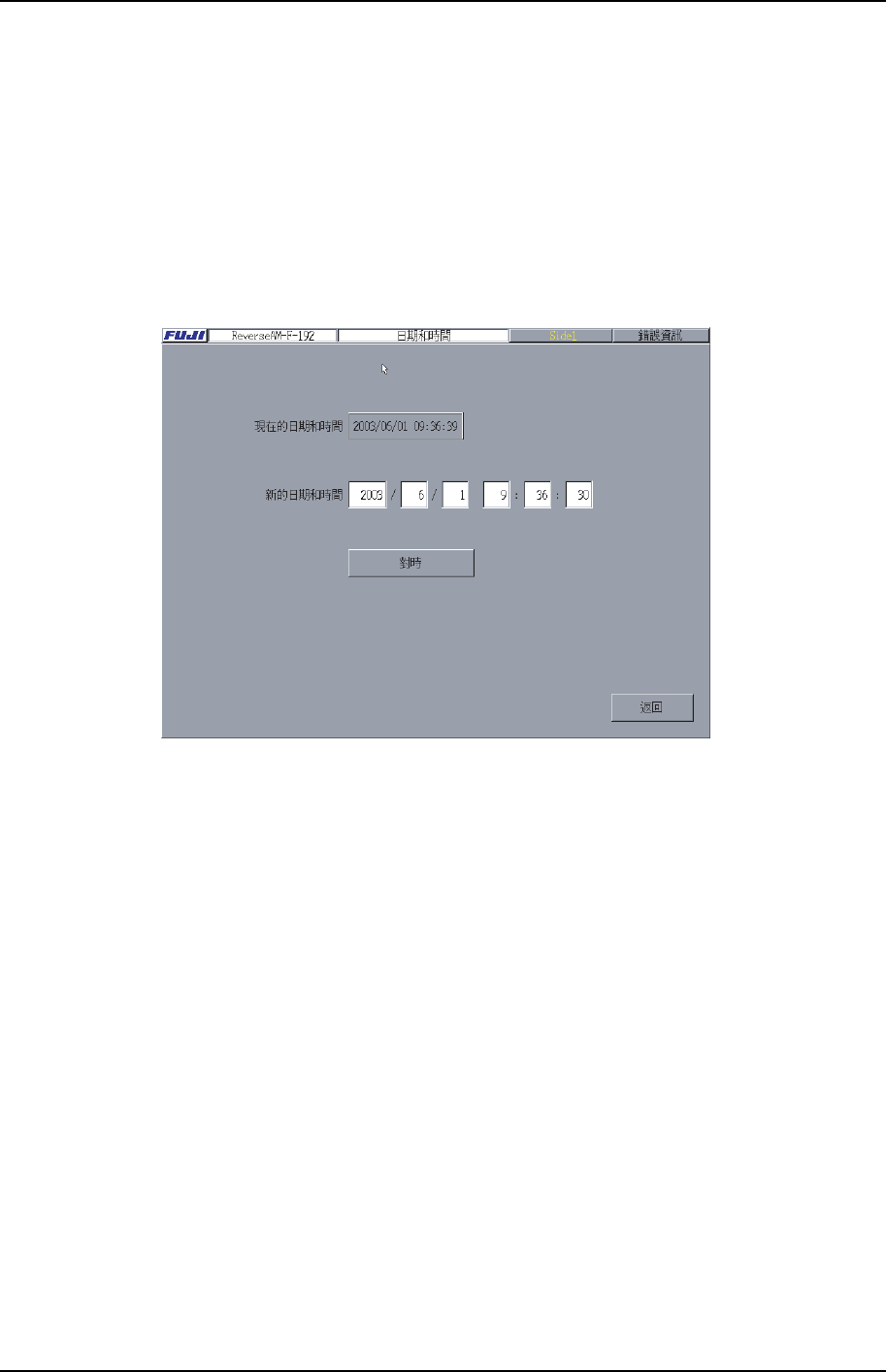

1.19 日期和時間的設定
可從機器主功能表中設定日期和時間。
操作步驟
1. 在[主畫面]上，依次選擇[維修保養 B]和[日期和時間]，顯示出[日期和時間]畫面。
2. 輸入新的日期和時間的設置。
3. 設定的內 容正確時，依次選擇[對時]、[對時]、[返回]鍵，結束 設定操作。
XP2S2018T
1.20 觸摸屏的校準
在按觸摸屏時，選擇的部分和其他地方顯示出指示符時，請進行修正。
操作步驟
1. 在[主畫面]上依次選擇[維修 保養 A]和[觸摸屏校 準]鍵。停止操作時，請選擇[取消]。
2. 選擇左上角和右下角的十字記號。
