第 3 章生產資訊的顯示功能第 2 部 XP-142E 系統手冊 2-3-18 Edition 1.0 3.2.8 錯誤資訊畫面 XP1S2075T 資料說明從“ pT ” 項中獲取錯誤次數和錯誤時間。但不滿 6 分鐘為“ 停止 ” ，而 6 分鐘或是超過 6 分鐘的則為“ 異常 ” 。因影像處理等的重複次數，則不包括在此次數內。如果因某種原因而發生錯誤後即 …

第 2 部第3 章生產資訊的顯示功能

Edition 1.0 2-3-17 XP-142E 系統手冊

消耗數

顯示滿足條件的記錄資料或是在記錄檔案中註冊的吸嘴 No.總數。

錯誤數

顯示滿足條件的記錄資料或是在選擇記錄檔案中註冊的吸嘴 No.的錯誤數。

是吸取的零件中發生影像處理錯誤的零件數。

錯誤率

顯示由 Feeder 單體的總數和錯誤數計算得出的料站錯誤率。

[錯誤數/消耗數量]

廢棄計數

顯示滿足條件的記錄資料或是在選擇的記錄檔案中註冊的供料器的廢棄數。

是從吸取到裝載動作過程中發生緊急停止時未裝載的廢棄零件數。

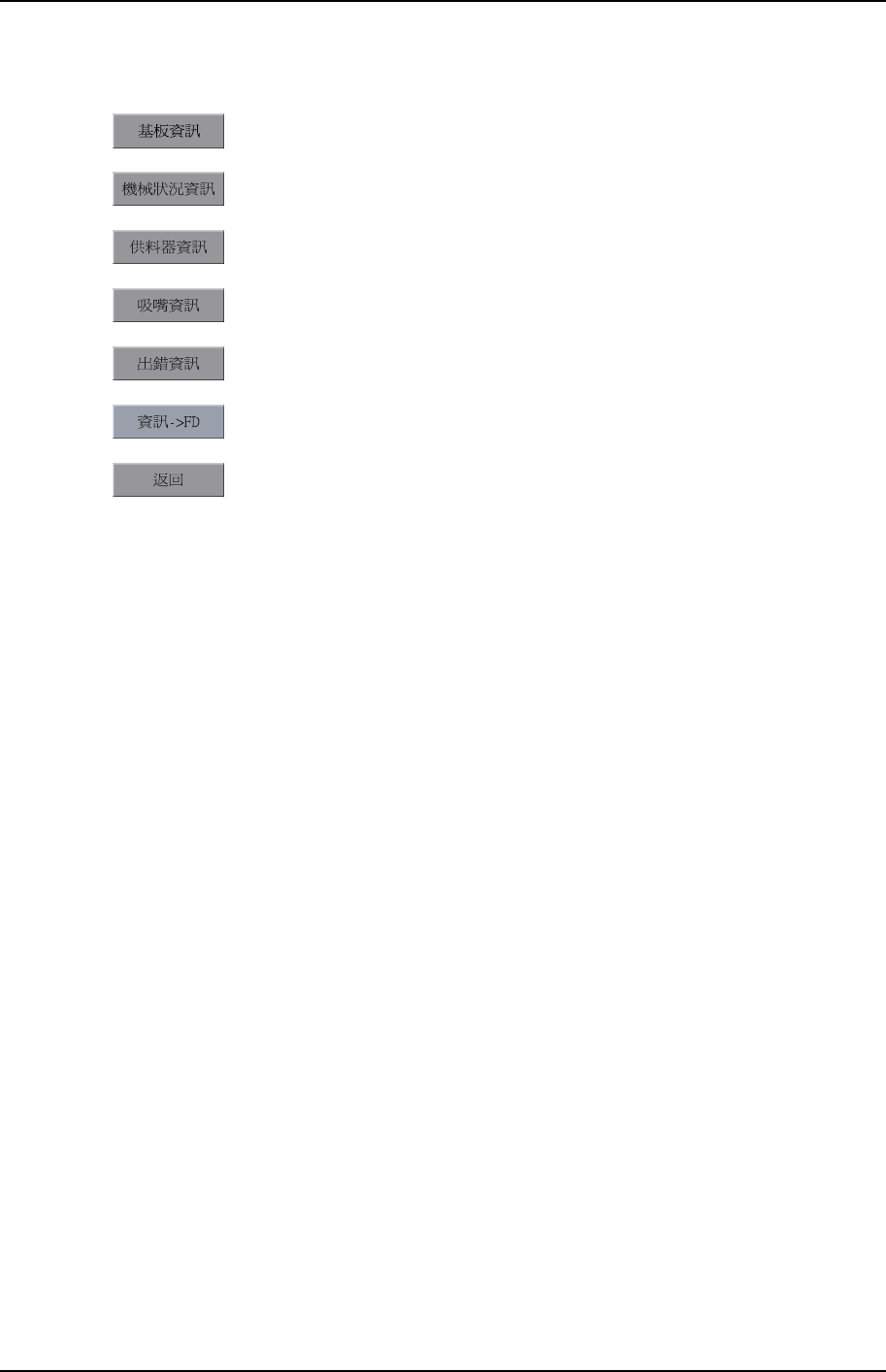

操作按鍵的說明

移到基板資訊畫面。

移到機器狀態資訊畫面。

移到供料器資訊畫面。

移到吸嘴資訊畫面。

移到錯誤資訊畫面。

將全部的生產資訊保存到軟碟上。

關閉此畫面，返回生產資訊顯示條件的設定畫面或記錄檔案的選擇

畫面。

第 3 章生產資訊的顯示功能第 2 部

XP-142E 系統手冊 2-3-18 Edition 1.0

3.2.8 錯誤資訊畫面

XP1S2075T

資料說明

從“ pT”項中獲取錯誤次數和錯誤時間。但不滿 6 分鐘為“停止”，而 6 分鐘或是超過

6 分鐘的則為“異常”。因影像處理等的重複次數，則不包括在此次數內。

如果因某種原因而發生錯誤後即使連續發生其他的錯誤，在沒有取消最初的錯誤時，其

時間全部作為最初的錯誤。

計數以錯誤比特出現一次 OFF 作為 1。

專案說明

出錯號碼

顯示出現錯誤號碼。

次數

顯示錯誤發生次數。

時間

顯示錯誤發生的總時間。

顯示由每個錯誤號碼的發生時間，占各個狀態的錯誤發生的合計時間的比例。

錯誤資訊

顯示對應於錯誤號碼的錯誤資訊。
