3.7 吸嘴編輯
此編輯器用於編輯吸嘴的配置。

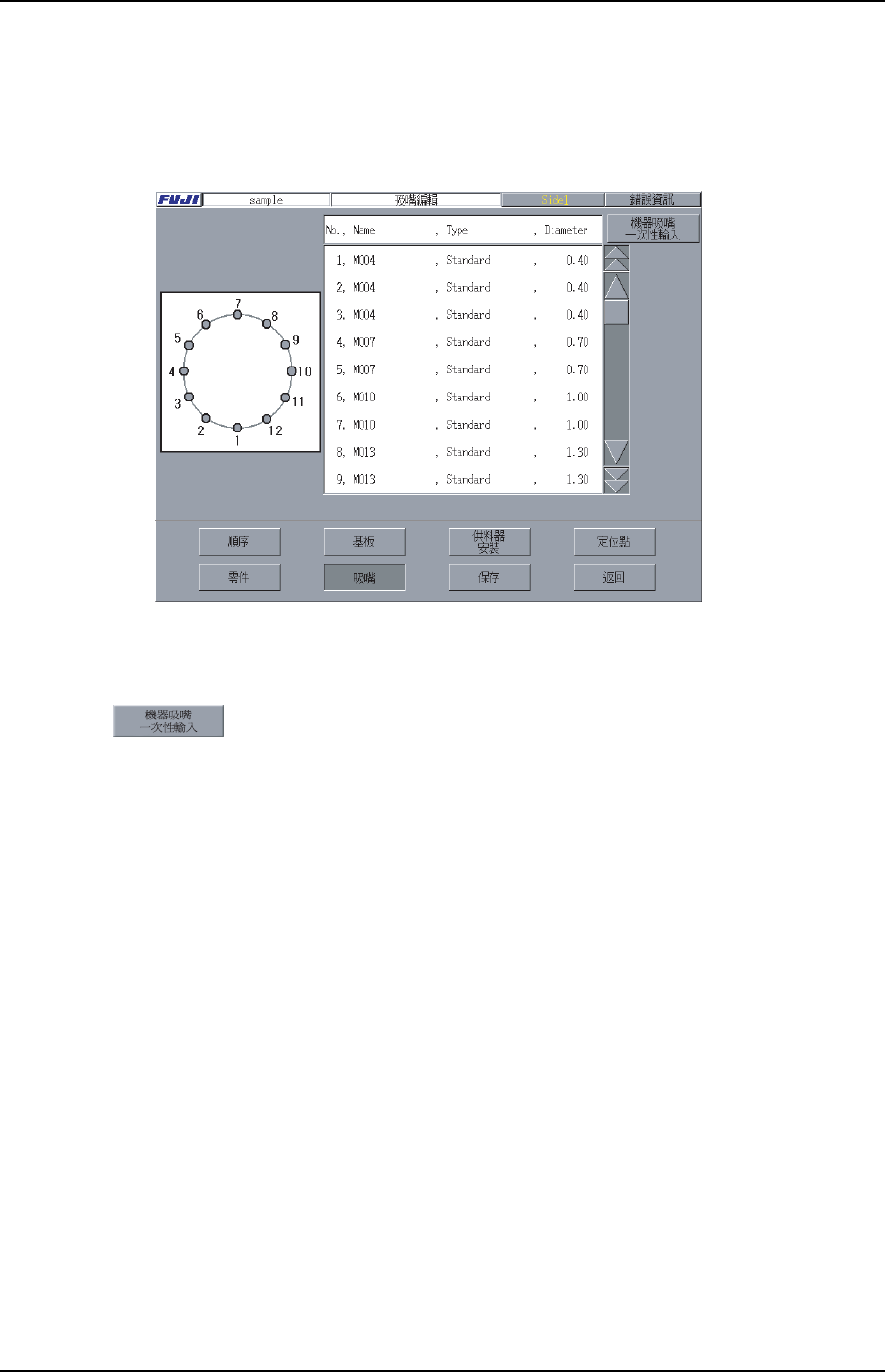

XP1S2113T
操作鍵說明
專案說明
No.
指定吸嘴配置台的編號。
Name
吸嘴的名稱。
Type
吸嘴的種類。
Diameter
吸嘴的直徑。
一次性讀入機器上的吸嘴資訊。當一次性輸入時，請確認生產程式中
所必須有的吸嘴是否齊全。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-39 XP-142E 系統手冊
編輯方法是選擇要編輯的吸嘴配置台的號碼，顯示出吸嘴選擇畫面，從中選擇一個必要
的吸嘴。用同樣的方法進行不同吸嘴配置台的吸嘴編輯。

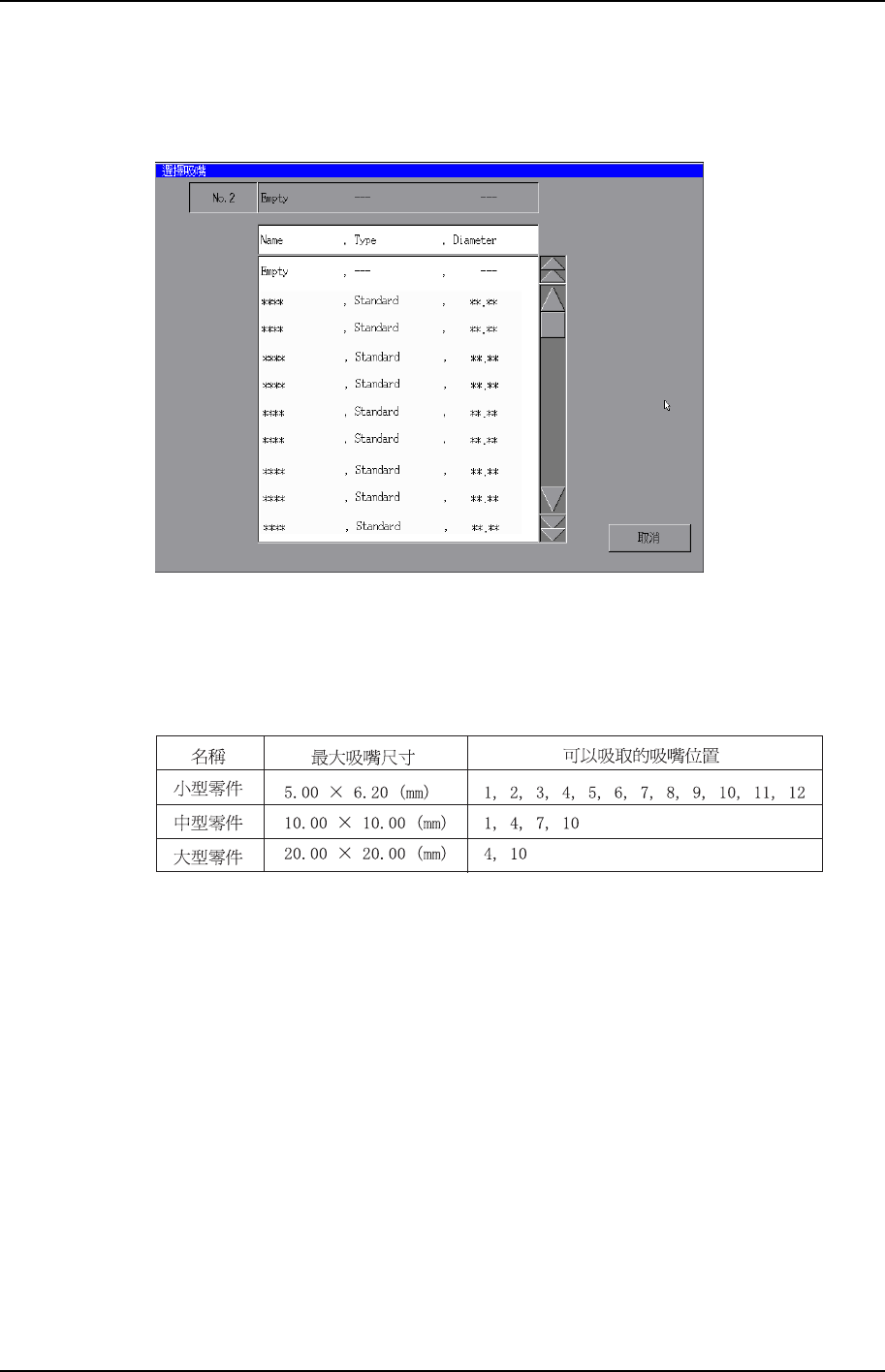

XP2S2192T
根據零件尺寸不同、可以吸取的吸嘴位置不同。
請儘量使吸取的吸嘴處於合適的吸嘴位置。
XP1S2156T
備註)
1.
零件尺寸包括引腳部分。
2.
條件是 Dirction、Pick Point Offset X、Y、Scan Area X、Y 全部為 0。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-40 Edition 1.0
3.8 編輯結束時的選項
選擇編輯器的關閉鍵時會出現以下選項，請從中選擇適當的選項。
程式名 ：可通過選擇該文本框使用顯示的鍵盤，輸入檔案名，保存編
輯過的生產程式檔案。
資料檢查 ：檢查編輯過的生產程式內容是否正確。
保存入 File 結束 ：改寫編輯過的檔案。
不保存即結束 ：再次讀入編輯的生產程式，清除編輯內容。
取消 ：取消編輯結束命令，再次返回編輯器。
