第 3 部 第 3 章 編輯器 Edition 1.0 3-3-7 XP-142E 系統手冊 順序種類 : 選擇 適 用修正值的座標的種類。 D: 零件貼裝座標 B: 讀取子基板 跳過定位點座標 F: 讀取子基板基準定位點座標 修正量 : 指定進行修正的方向， 加 / 減 (+/ -) 量。 ( 座標的修正 量 :0.00~650.00) [ 執 行 ]: 顯示 確認 資 訊 後，指定是 否 進行修正。 [YES]: 執 行修正處理， …
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-6 Edition 1.0
前置

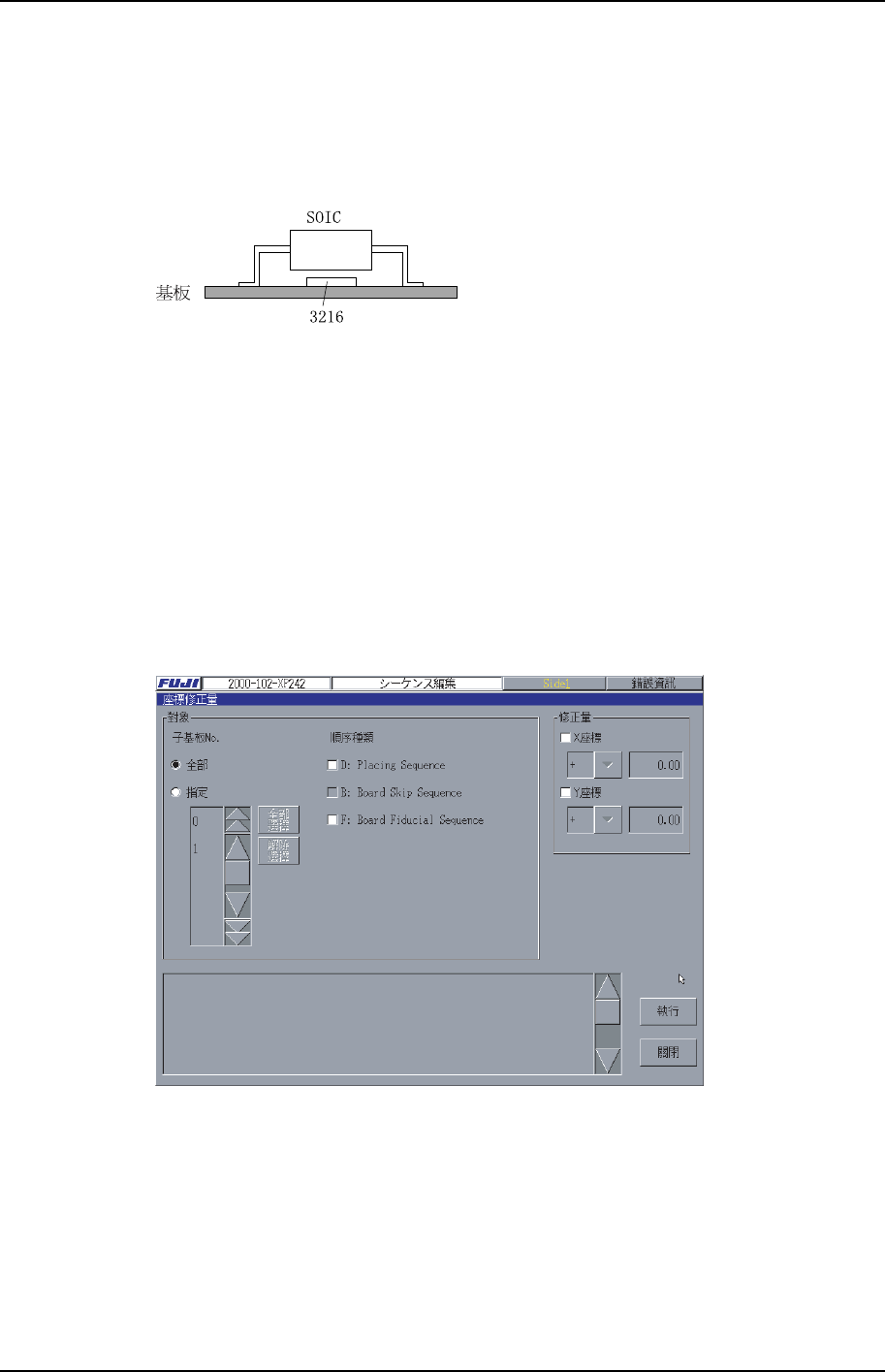

請加入在後面貼裝的順序的注解(最多可輸入 256 個字元)。如下圖那樣貼 裝的 話，在貼
裝 3216 時發生錯誤，若先貼裝 SOIC，則不能貼裝 3216。在 3216 的順序的這個欄位
設定 SOIC 的順序注解後，則到 3216 的貼裝完成之前不貼裝 SOIC。
MCSX313T
注解
順序的注解最多可輸入 256 個位 元組。
記述對“前置”的順序注解 時請給每塊子基板輸入不相同的順序注解。輸入“前置”時
同一塊子基板內不得有同名的順序注解的零件。
座標修正量
以子基板為單位對其子基板上的指定種類的座標進行修正的功能。
但是，此修正值是暫時性的，不能像程式內的資料一樣進行保存。在機器關機時和切換
程式時解除其修正值。
XP1S2154T
子基板 No.：指定對座標進行修正的子基板 No.。
全部：對於基板上的所有子基板進行座標修正。
指定：全部的子基板不作為對象時，指定子基板 No.。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-7 XP-142E 系統手冊
順序種類: 選擇適用修正值的座標的種類。
D: 零件貼裝座標
B: 讀取子基板跳過定位點座標
F: 讀取子基板基準定位點座標
修正量: 指定進行修正的方向，加/減(+/-)量。 (座標的修正 量:0.00~650.00)
[執行]: 顯示確認資訊後，指定是否進行修正。
[YES]: 執行修正處理，返回主畫面。
[NO]: 不執行修正處理，返回主畫面。
[Close]: 關閉主畫面，返回順序編輯畫面。
■指教功能

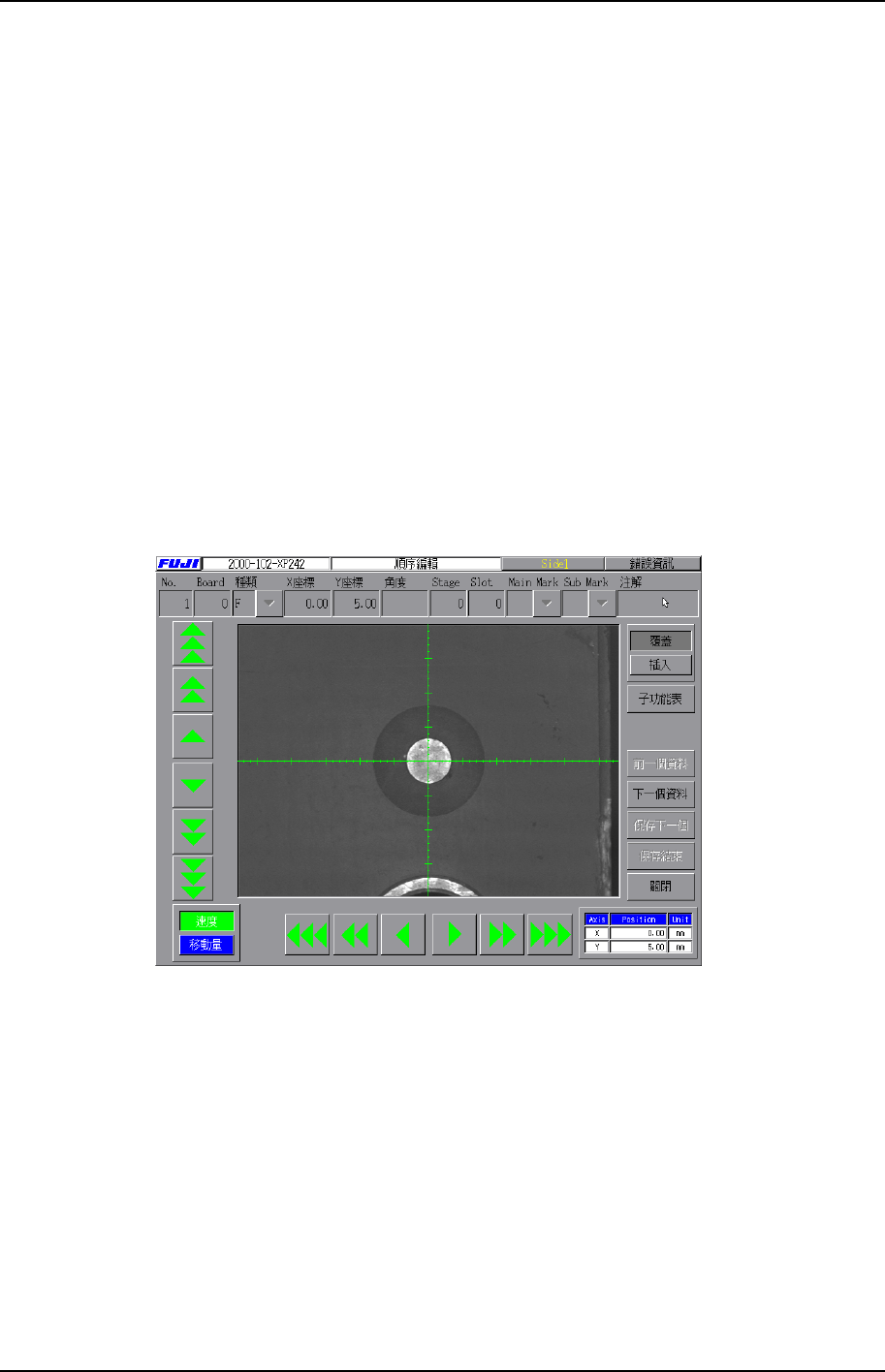

打開順序資料編輯畫面，在觸摸屏上按下[指教]鍵，顯示如下所示的定位相機所攝入的
影像，指教是確認機器上軸的實際移動位置，在順序資料的 X，Y 位置上可以以當前座
標代入。
XP2S2158T
這個視窗顯示後，識別所有基準定位點的位置、取得座標補正值。座標補正值用於把機
器上的 X，Y 值變換為基板上的 X，Y 座標。另外，一旦取得座標補正值，或者結束編
程、或者直到修改完基準定位點順序為止而保存，當處於改寫範本時，伺服軸的位置由
所指定的順序資料中的 X，Y 值決定。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-8 Edition 1.0

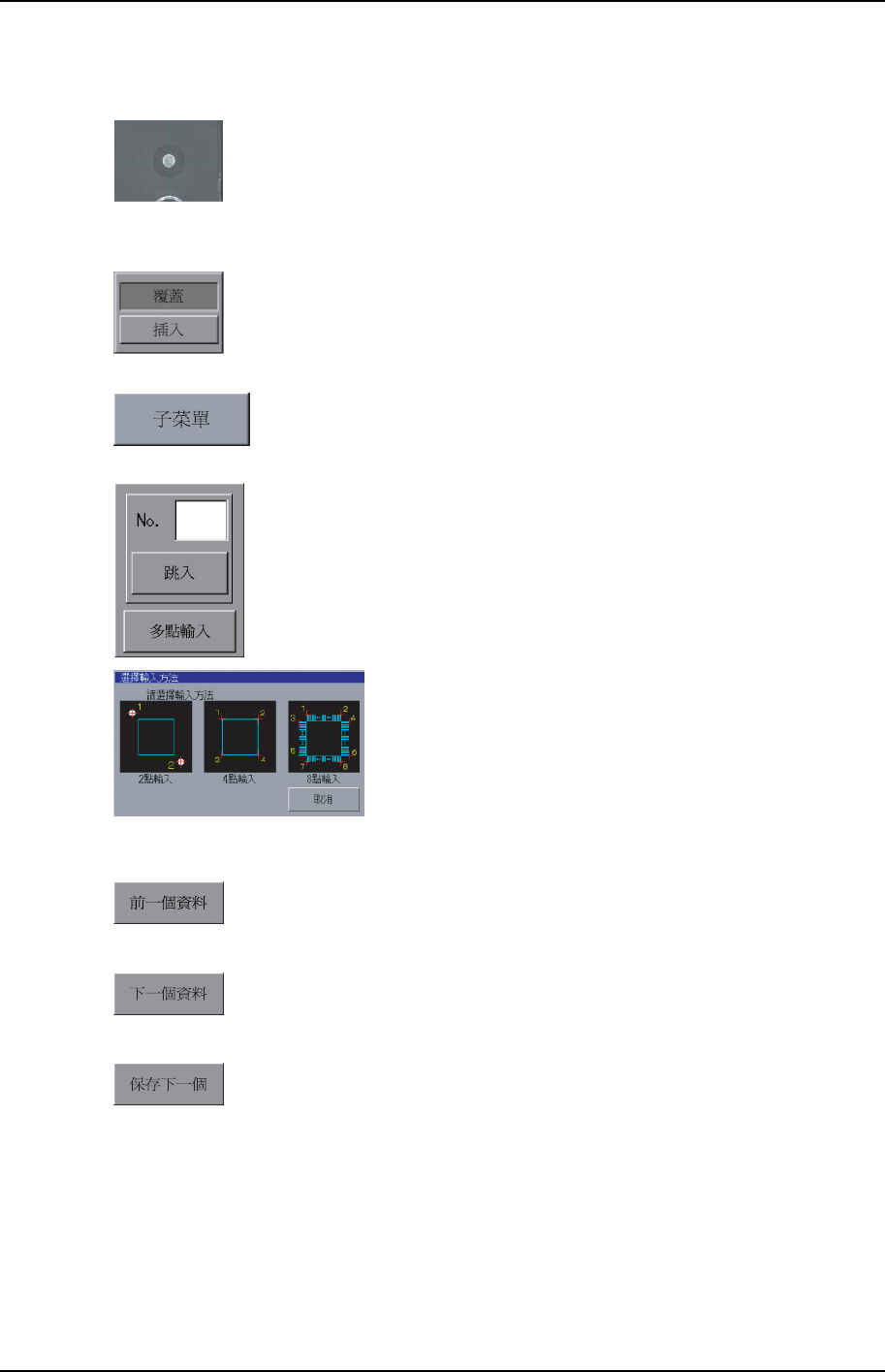

操作鍵說明
XP2S2161T
當移動方法設定為[速度]時，距離十字中心越遠 X
，
Y
軸的移動速度越快。需要低速移動時，請點擊中
心附近位置。在選擇畫面期間 ，軸隨之移動。移動
方法是在[移動量]中設定時，使所選擇部分的影像
座標儘量位於十字中心來移動 X，Y 軸。
選擇指教操作的編輯方法。
[改寫]: 新輸入的資料會改寫所有已註冊的資料。
[插入]: 將新建資料插入到指定的順序號中。
顯示子功能表。
按[No.]鍵可以更改所編輯的順序號碼。
按[多點輸入]鍵後顯示多點輸入的選擇畫面。
可以編輯當前順序 No.之前的 資料。
可以編輯當前順序 No.之後的資料。
可以註冊編輯資料和當前的 X，Y 座標以及編輯下一
個資料，在設定為[插入]
時
，
顯示出下一個新建資料。
當設定為[改寫]時，如果已有下一個資料的話，顯示
其資料並移動軸，沒有的話顯示新建資料。
