第 2 部第 3 章 生產資訊的顯示功能 Edition 1.0 2-3-1 XP-142E 系統手冊 3. 生產資訊的顯示功能 3.1 功能概要 在 XP 機器上可記錄並顯示生產資訊。因為是在機器上操作，所以 它只能執行本機器的 生產資訊的處理。 注意 ) 不能通過當前主電腦讀取機器的生產資訊。同樣也不能使用生產線監視功能。此外，機 器上的生產資訊可存入軟碟中，在電腦 上進行查看、處理資料、列印處理。 在主功能表上選擇 [ 生產 ] …
第 2 章 定位點編輯功能 第 2 部
XP-142E 系統手冊 2-2-6 Edition1.0
2.5 重新開始生產時機器的動作
2.5.1 重新開始生產時的順序
對於進行定位點編輯並以其資料設定的定位點，機器將不重新進行影像處理而轉入下一
步操作。
XP1S2153T
2.5.2 在下一個基板上讀取定位點
在編輯定位點時，機器不記錄所測定的定位點位置的修正量。定位點編輯後的下一個基
板的定位點的讀取是由程式座標來進行的。
第 2 部第3 章 生產資訊的顯示功能
Edition 1.0 2-3-1 XP-142E 系統手冊
3. 生產資訊的顯示功能
3.1 功能概要
在 XP 機器上可記錄並顯示生產資訊。因為是在機器上操作，所以它只能執行本機器的
生產資訊的處理。
注意) 不能通過當前主電腦讀取機器的生產資訊。同樣也不能使用生產線監視功能。此外，機
器上的生產資訊可存入軟碟中，在電腦上進行查看、處理資料、列印處理。

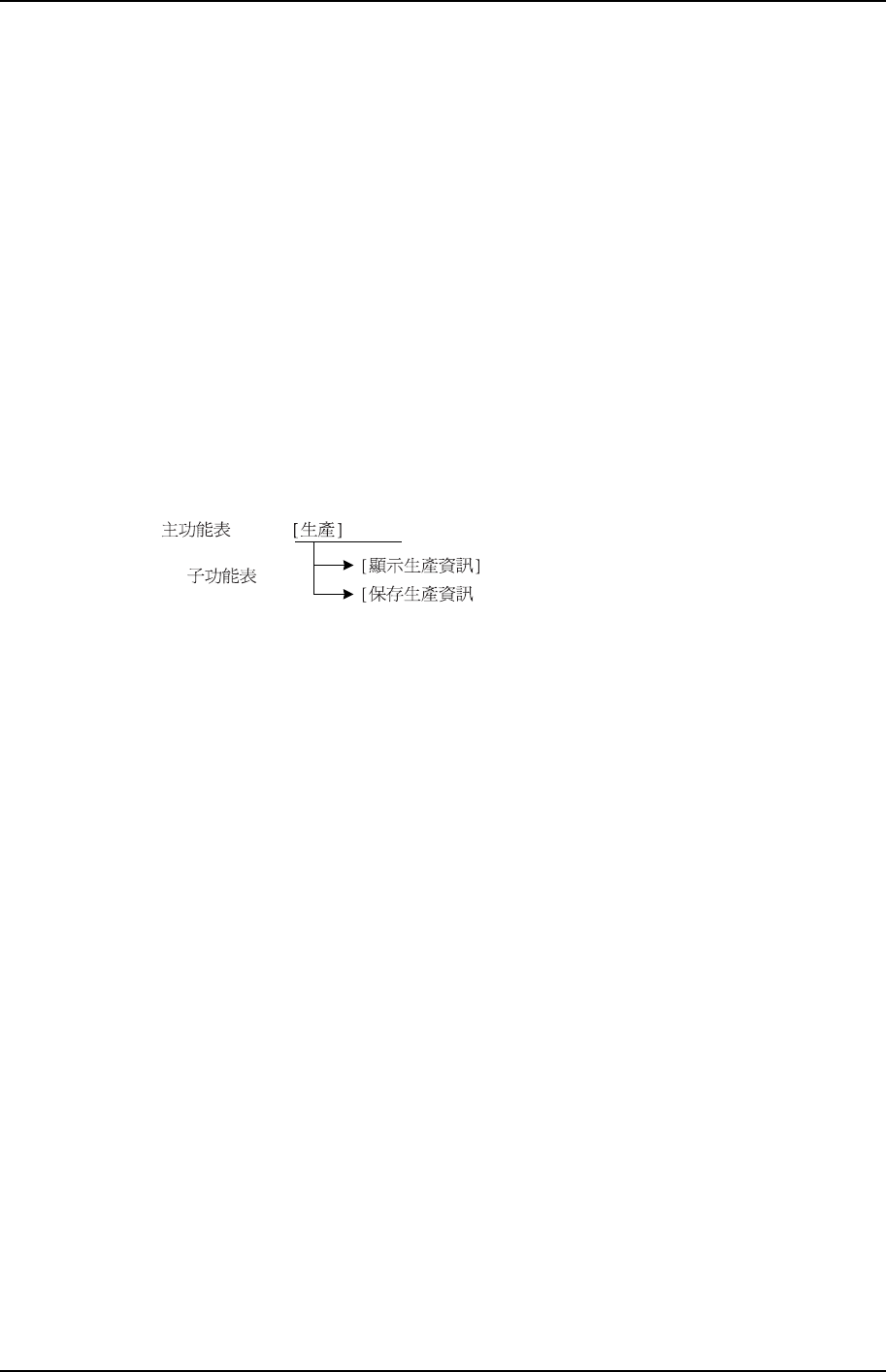

在主功能表上選擇[生產]，然後在子功能表上選擇[顯示生產資訊]，以此顯示 生產資訊。
按[保存生產資訊]鍵，用戶可以在任意時間保存資訊(新建資料 開始註冊)。
XP1S2064T
下列功能可用來執行關於生產資訊的顯示處理。
• 記錄檔案的刪除 (可設定自動刪除)
• 把記錄檔案複製到軟碟中
• 顯示基板資訊 把顯示結果複製到軟碟中
• 顯示機器狀態資訊 把顯示結果複製到軟碟中
• 顯示供料器資訊 把顯示結果複製到軟碟中
• 顯示吸嘴資訊 把顯示結果複製到軟碟中
• 顯示錯誤資訊 把顯示結果複製到軟碟中
第 3 章 生產資訊的顯示功能 第 2 部
XP-142E 系統手冊 2-3-2 Edition 1.0
3.1.1 記錄的註冊處理流程
將事件不斷地在記錄檔案中註冊(保存在一個臨時記錄檔案中)的處理是持續動作的，將
記錄保存到檔案中的處理(在特定的名稱下)在下述 4 種時間進 行。
• 用戶在任意時間按[保存生產資訊]鍵時
• 機器關機時
• 選擇程式時(更換程式時)
• 更改日期時
保存檔案夾為“sd0/FUJI/USER/PRODUCT/”：
LYYMMDDHHMMSS_XXXXXXXXXX.PRD
"L"
XP1S2065T
檔案名稱的舉例：L010513152903_VISION/XP241.PRD
XP1S2066T
