第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-11 XP-142E 系統手冊

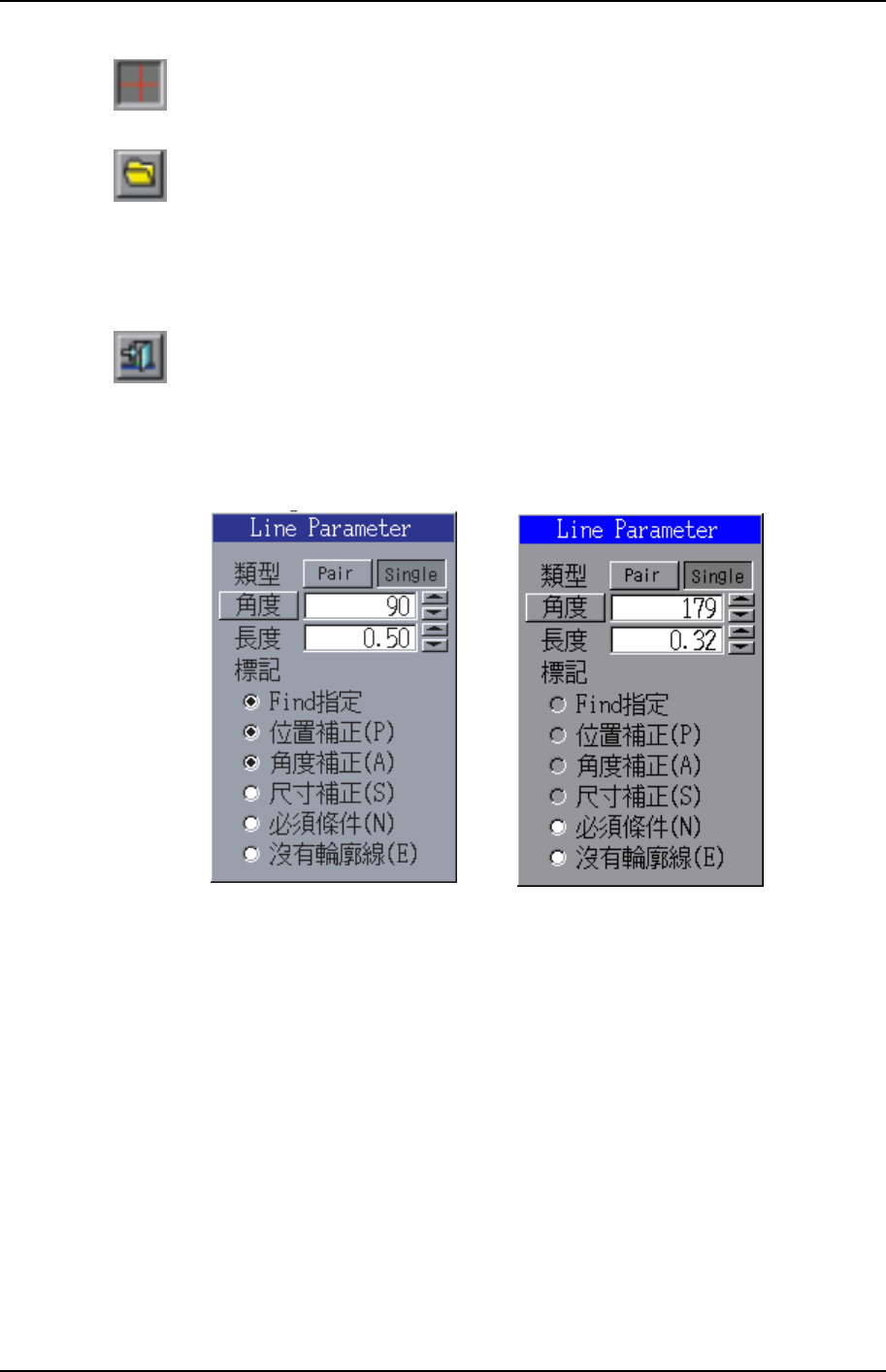

查找線參數如下所示。
(A) 定位用 (B) 檢查用
XP2S2310T
類型按鍵
設定查找線的類型(Pair/ Single)。
顯示中心線
ON 的時候，在畫面中用紅線顯示編輯影像的中心線。
導入文件
可以讀入*.tpl 檔案後，進行編輯的工作。
按下導入按鍵後，顯示檔案選擇的視窗。選擇檔案後，按下[打開]
鍵
，
可以編輯保存
在檔案內的範本。打開檔案之前已編輯的資料被廢棄。按下[取消]
鍵後關閉視窗
，
返
回範本編輯畫面。
結束
結束編輯狀態。
第 3 章 從現有零件資料中創建範本 第 4 部
XP-142E 系統手冊 4-3-12 Edition 1.0
角度按鍵
按下這個按鍵時，可以設定與輪廓直交的查找線。運用角度自動生成功能，由於只可創建
Single 查找線，即使用類型按鍵選擇“Pair”來創建查找線，也只能創建 Single 查找線。
角度編輯框
將查找線的角度從-360〜360 內以整數的形式輸入。單位是[度]。
當以-360〜360 的範圍以外的值輸入時，顯示“數值超出範圍”的錯誤資訊，數值不能變更。
角度增減按鍵 (▲▼)
查找線的角度在-360 到 360 的範圍內以 1 度為單位增減。
長度編輯對話框
用大於 0.01 的數值輸入查找線的長度。單位是[mm]。
可輸入數值的範圍是 0〜編輯畫面的對角線長度/2。輸入 0 時會出現“長度是 0 的查找線無
法設定”的錯誤資訊，數值不能變更。
輸入大於最大值的數值時，會出現“現在的尺度值上，無法設定大於(最大值)的查找線”的
錯誤資訊，數值不能變更。
長度增減按鍵 (▲▼)
查找線的長度在 0.001〜編輯畫面的對角線長度/2 的範圍內，以 0.01 為單位增減。
標記
檢查標記※的 ON/OFF。
※標記的內容如下。
Find 指定 Find/Measure 的設定。
位置補正 影像處理時，作為位置資料計算精度。
角度補正 影像處理時，作為角度資料計算精度。
尺寸補正 影像處理時，進行尺寸的補正。
必須條件 為了圖形匹配合格，設定查找線為不可以 Fail。
無輪廓… 影像處理時設定無輪廓為合格的查找線。
標記的設定規定如下。
(1) 檢查線只能在[無輪廓]和[必須條件]下設定。
(2) 指定為[無輪廓]後，[Find 指定]、[位置補正]、[角度補正]、[尺寸補正]的標記隨即解
除。
(3) 指定為[無輪廓]時，設定[位置補正]、[角度補正]、[尺寸補正]中任一標記後，[無輪廓]
的標記隨即解除。
(4) 指定為[無輪廓]時，無法設定[Find 指定]，請先解除[無輪廓]後再設定。
第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-13 XP-142E 系統手冊
19. 拖動在畫面內顯示的查找線，請在[外形尺寸]的對話框中的文本框內輸入，或者通過
選擇文本框的旁邊的按鍵移動查找線。請用藍色和綠色的查找線對齊各個零件的上下
左右。請選擇[下一步]。
XP2S2311T
20. 請設定相機位置，選擇[下一步]。
XP2S2312T
