第 3 部 第 3 章 編輯器 Edition 1.0 3-3-5 XP-142E 系統手冊 搬 運 範本 請 參考 下 圖 ，選擇貼裝零件時的 軸 的動作。 ( 在有貼裝順序的座標一側 ， 預先 在有 高 的或 大 零件的貼裝順序時選擇 「 1 」 可以 防止 貼 裝時的 干涉 ) 。 MCSX312T 0 ： 拱 型 移 動 1 ： 門 型 移 動 終 端 如下 圖那 樣貼裝的 話 ，在 貼 裝 3216 時 發 生 錯誤 ， 若先…
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-4 Edition 1.0
料站 No.
是零件供應單元，將裝載料帶供料器或料盤的地方稱為料站。
請輸入可以搭載零件的料站 No.。(1~40，101，102，111~192)
定位點 No.
指定定位點號嗎。只要不與其他號碼相重複，任何號碼都可以輸入，但只有在讀入定位
元點的順序中才有效。(1~255)
主定位點 No.
設定作為貼裝零件的主要基準的定位點 No. (1~255)。
子定位點 No.
設定作為貼裝零件的子基準的定位點 No. (1~255)。
定位點名
輸入要進行讀取的定位點名。有多個定位點時請務必輸入定位點名。只在定位點讀取順
序中才有效。(最多可輸入 23 個字元)
子基板跳過
在特定的子基板上不貼裝全部零件時，請在這個欄位上選擇 1。
0：不跳過。 1：執行子基板跳過。
供料器跳過
不貼裝特定零件時，請在這個欄位上選擇 1。
當供料器跳過時，在同一個料站中的某一個順序上選擇跳過時，相應的全部順序都跳過。
0：不跳過。 1：執行供料器跳過。
順序跳過
當特定的順序有必要跳過時選擇 1。
0：不跳過 1：執行順序跳過
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-5 XP-142E 系統手冊
搬運範本

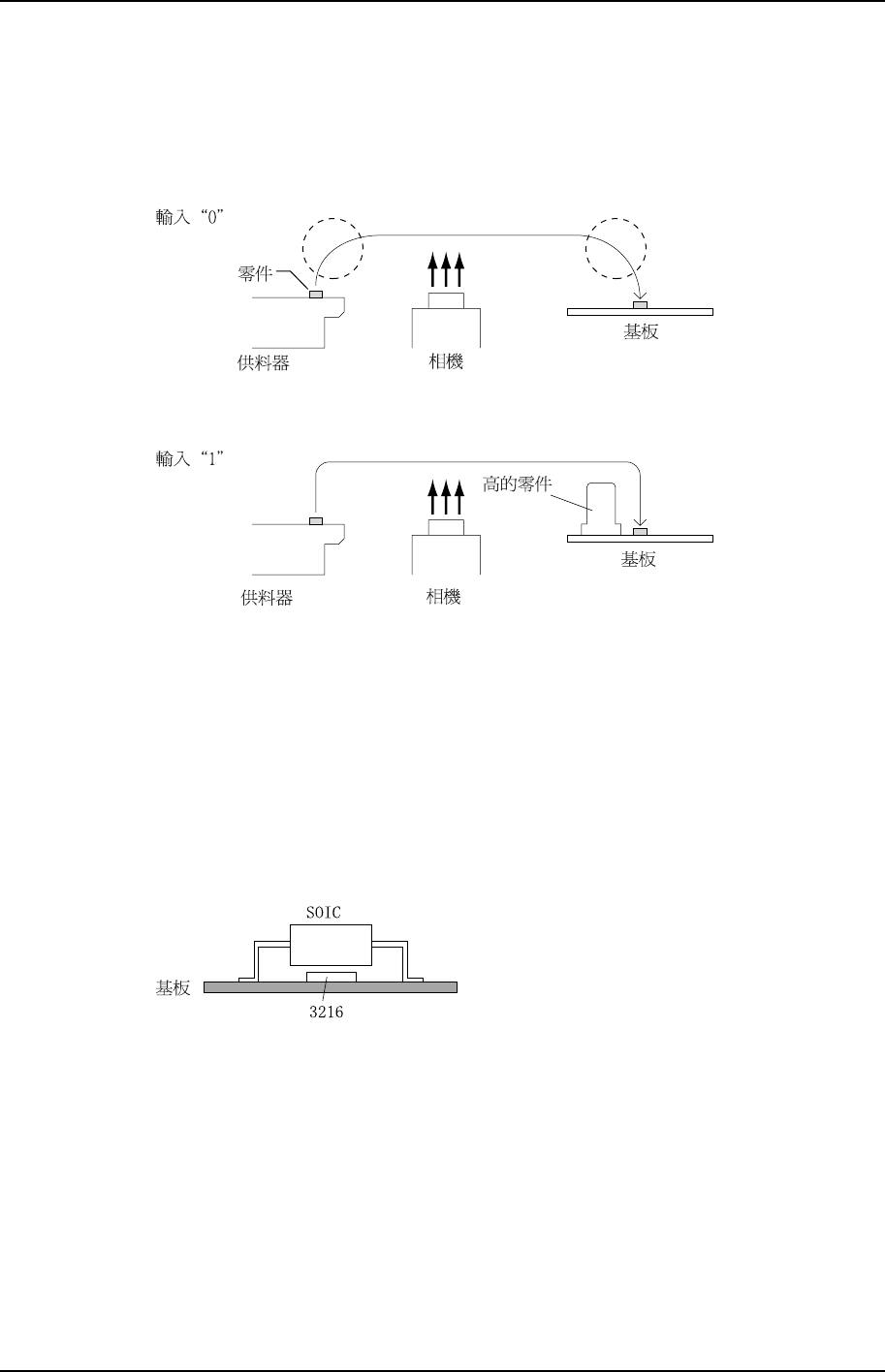

請參考下圖，選擇貼裝零件時的軸的動作。
(在有貼裝順序的座標一側，預先在有高的或大零件的貼裝順序時選擇「1」可以防止貼
裝時的干涉)。
MCSX312T
0：拱型移動 1：門型移動
終端
如下圖那樣貼裝的話，在貼裝 3216 時發生錯誤，若先貼裝 SOIC，則不能貼裝 3216。
在 3216 的順序的這個欄位設定 1 後，到其順序為止的零件若未被全 部貼裝則這個零件
不會被貼裝。
MCSX313T
0:不運行終端程式 1:運行終端程式
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-6 Edition 1.0
前置
請加入在後面貼裝的順序的注解(最多可輸入 256 個字元)。如下圖那樣貼 裝的 話，在貼
裝 3216 時發生錯誤，若先貼裝 SOIC，則不能貼裝 3216。在 3216 的順序的這個欄位
設定 SOIC 的順序注解後，則到 3216 的貼裝完成之前不貼裝 SOIC。
MCSX313T
注解
順序的注解最多可輸入 256 個位 元組。
記述對“前置”的順序注解 時請給每塊子基板輸入不相同的順序注解。輸入“前置”時
同一塊子基板內不得有同名的順序注解的零件。
座標修正量
以子基板為單位對其子基板上的指定種類的座標進行修正的功能。
但是，此修正值是暫時性的，不能像程式內的資料一樣進行保存。在機器關機時和切換
程式時解除其修正值。
XP1S2154T
子基板 No.：指定對座標進行修正的子基板 No.。
全部：對於基板上的所有子基板進行座標修正。
指定：全部的子基板不作為對象時，指定子基板 No.。
