第 2 部 第 1 章 基本操作
Edition1.0 2-1-35 XP-142E 系統手冊
3. 請閱讀[機器吸嘴]、按照吸嘴更換的操作步驟更換吸嘴。
4. 吸嘴更換結束後，請選擇[尺寸檢查]。可確認以下項目 。
·吸嘴型號(Size Result)
·吸嘴亮度(Conduction)
確認結束後顯示測定結果對話框。
XP2S2254T
5. 請確認在[Size Result]以及[Conduction]中沒有錯誤(Warning，Error)。
測定結果中出現錯誤時，請按照[Size Result]、 [Conduction]的說明，確認吸嘴
等情況，排除錯誤的原因。
請再次確認[尺寸檢查]沒有錯誤。
注意) 吸嘴亮度測定中測定結果會反饋到生產時的影像處理。所以請務必確認沒有錯誤後
再進行生產。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-36 Edition1.0
1.16.3 測定吸嘴中心
測定吸嘴中心時，用零件相機對校正尺晶片零件進行影像處理後，確定吸嘴頭的旋轉中
心，這是測定該旋轉中心和定位相機的中心之間的向量。(測定物件為φ0.4〜φ5.0 的
標準吸嘴。)
操作步驟

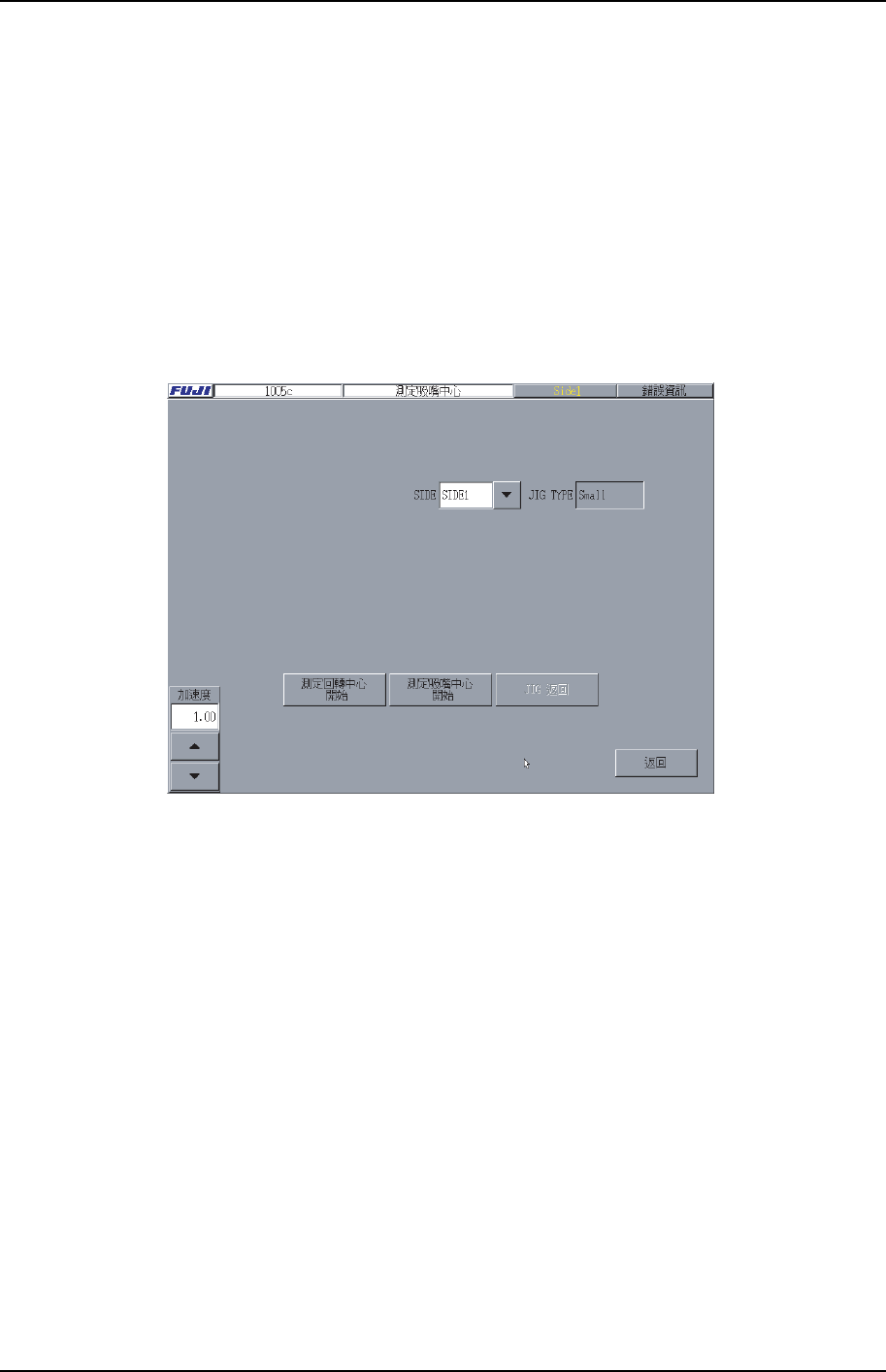

1. 在[主畫面]上，依次選擇[機器操作]、[測定吸嘴中心]，顯示以下畫面。
XP1S2160T
2. 選擇進行測定的 SIDE，然後按下[測定回 轉中心開始]鍵。如選擇[Side 1]時用機
器前側的相機、如選擇[Side 2]時用機器後側的相機進行測定。JIG 類型將會從根
據在吸嘴 1 上裝載的吸嘴直徑所分的 3 種類型 中選擇後顯示在[JIG TYPE ]區域
上。用測定回轉中心來測定 R 軸與相機的中心之間的向量。
3. 在測定回轉中心結束後，選擇[吸嘴中心測定開始]鍵。用與[測定吸嘴中心開始]
相同的相機進行。
注意) 因吸嘴的測定為分別進行，請事先安裝好所有的吸嘴。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-37 XP-142E 系統手冊
1.17 MFU 的更換
用氣缸驅 動將 MFU 在機器中夾板或松板。
該功能只在 SIDE1 為可操作狀態時有效。
備註) 固定料站平臺裝載機時候，該功能無效。
1.17.1 MFU 夾板
操作步驟
1. 打開機器的前門，然後輕輕地將 MFU 推進機器。
2. 在[主畫面]上，依次選擇[機器操作]、[ MFU 夾板]後顯示出確認啟動的對話框。
按下[啟動]按鈕，MFU 夾板。
1.17.2 MFU 松板
操作步驟
1. 在 Side1 操作面板上，從[主畫面]依次選擇[機器操作]、[MFU 松板]後顯示出確
認啟動的對話框。按下[啟動]按鈕，MFU 松板。
2. 顯示出“請打開前門後進行操作”的資訊。
3. 打開在松板一側的 MFU 的門，選擇在畫面上的[OK]。
4. 輕輕地將 MFU 從機器中拉出。
注意) 只能在有操作許可權的一側進行操作。
