第 2 部 第 1 章 基本操作
Edition1.0 2-1-5 XP-142E 系統手冊
1.2.2 從[程式]畫面選擇生產程式
也可以從程式功能表中讀入程式。
注意) 在此的程式讀入是用來編輯程式的。在讀取生產中使用的程式時，請從[生產]畫面的程式
選項中讀取。
操作步驟
1. 打開[主畫面]，依次選擇[生產]、[讀取程 式]鍵，存放在機器的硬碟或是軟碟上的
程順序表將會顯示在對話框中。
2. 從列表中選定所需的生產程式。然後選擇[下載]鍵，安裝程式。在畫面上方的任務
欄上顯示已裝載完畢的程式名，表示目前正在使用該程式。
備註) 可從軟碟上讀取的檔案僅限於 FCP6(M）、CP642(M）、CP643(M)或是 XP-１41E/XP-
142E 型的機器上創建的 CCIMF 格式的檔案。另外，因為 XP-142E 的 MFU 是 2 台 (100
個料站/8mm，以 12mm 料帶寬計算)、所以不能使用超出這個供料器安裝資料。
XP1S2101T
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-6 Edition1.0
1.3 動作條件的設定
根據以下 5 點 (不使用零件檢驗時是 4 點) 來設定機器的動作條件。
· 範本選擇：關於生產範本、運轉範本等機器動作的設定。
·料帶切刀：關於 由料卷供應的零件上部料帶切刀的使用設定。
·統計資訊：為取得吸嘴/料站發生錯誤狀況時的資料而進行的設定。
· 零件檢驗 (選項)：依照條碼讀取器對零件位置進行核對操作的設定。
·其他設定：關於基板真空、吸嘴尺寸檢查的設定。

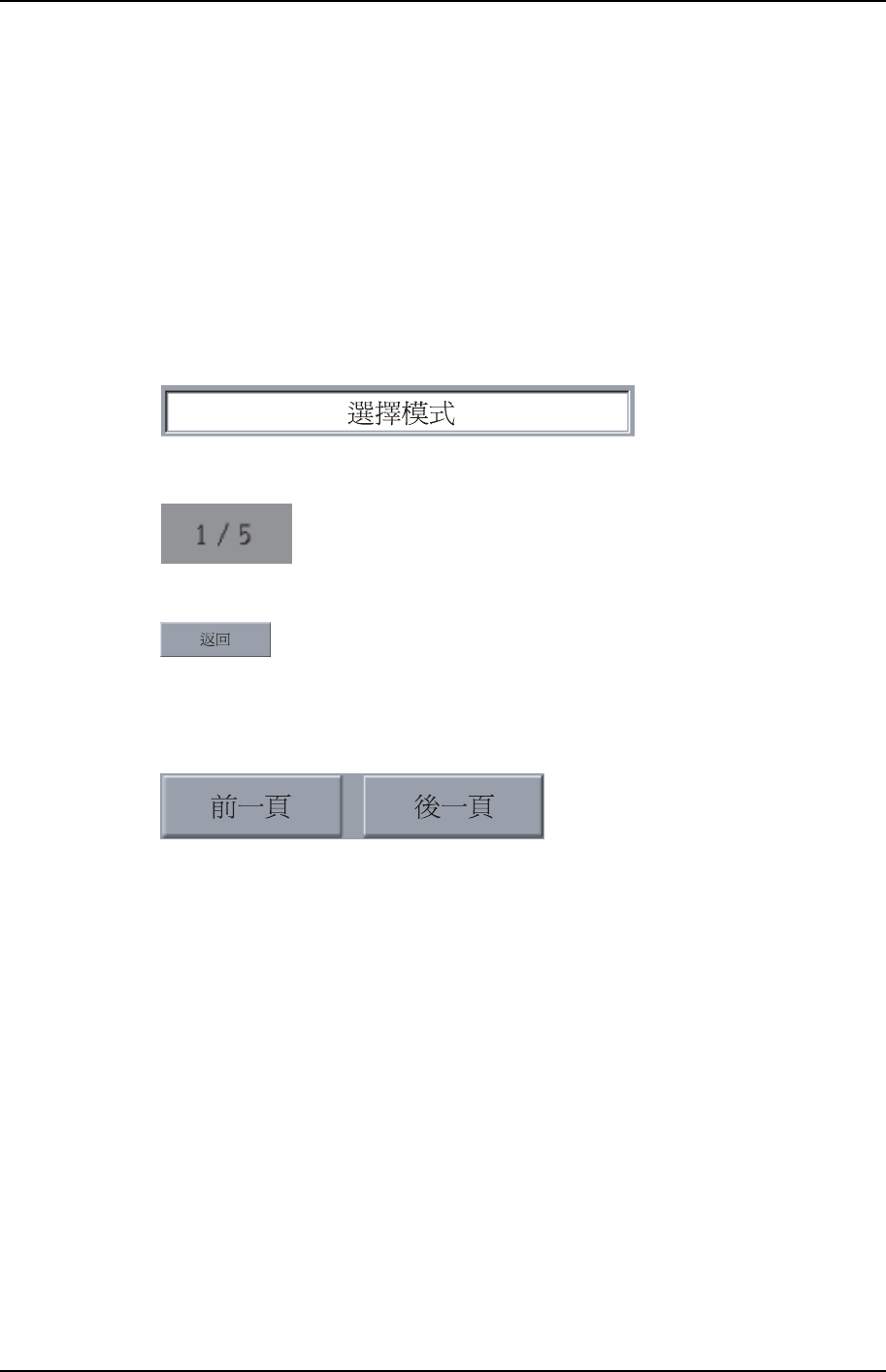

標記說明
XP2S2231T
1. 顯示當前打開頁的名稱。
XP2S2232
2. 以當前打開頁數/最大頁數來顯示。
XP2S2233T
按滑鼠左 鍵後退出當前[動作條件設定]畫面，返回主畫面。
3. 換頁鍵
XP2S2234T
按下[前一頁]按鍵後，前翻 1 頁。當前打開頁為 1 時，移至最大頁。按 下[後一頁]
鍵後，後翻 1 頁。當前打開頁為最大頁時，移至第 1 頁。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-7 XP-142E 系統手冊
XP1S2133T

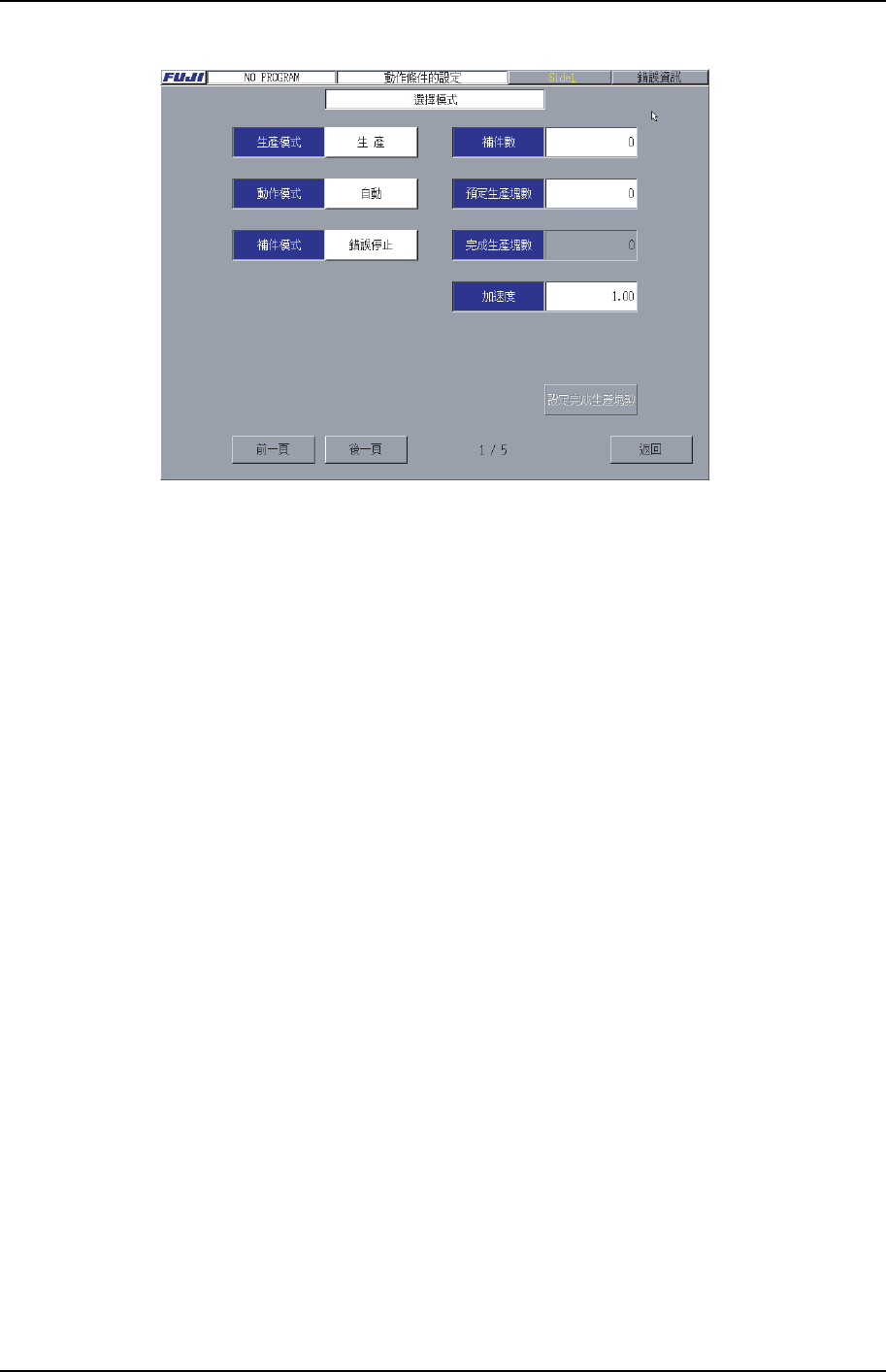

1.3.1 生產範本的設定
機器有 4 種生產範本：“生產”、“空轉 1”、“空轉 2”和“傳送”。以下說明這些範本的
區別：
生產： 實際生產中使用的範本。選擇此範本後，機器進行零件的吸取和影像處理
以及零件的貼裝。
空轉 1： 這一範本主要用於機器的調整和試運行。當選擇此範本時，吸嘴移動到零
件的吸取位置，進行實際的送料動作。為了防止零件散落，事先從 MFU
上拆除供料器。
空轉 2： 同空轉 1 一樣，這一範本也用於機器的調整和試運行。當選擇此 範本時，
吸嘴移動到零件的吸取位置，但不進行實際的送料動作。因此不必從 MFU
上拆除供料器。
傳送： 僅僅在機器未處在生產狀態下使用。當選擇此範本時，機器只作為搬運軌
道用來將基板傳送到生產線上的下一道工序的機器上。
操作步驟
1. 在[主畫面]裏選擇[維修保養 A]鍵和[動作條件設定]鍵，顯示出[動作條件設 定]畫
面。
2. 從畫面左上方的[生產]、[空轉 1]、 [空轉 2]或[傳送]中，選擇 所需的生產範本。
3. 選擇[返回]鍵，返回[主畫面]。
