第 2 部第 3 章 生產資訊的顯示功能 Edition 1.0 2-3-3 XP-142E 系統手冊 3.2 畫面操作說明 3.2.1 畫面間的轉換 生產資訊的資訊顯示處理是選擇在主功 能表上的 [ 生產 ] 鍵， 然後在 子功能表上選擇 [ 顯示 生產資訊 ] 後顯示有關生產資訊顯示條件的設定畫面，在此可以設定表示條件。條件設 定後選擇要表示的生產程式，按下各種 資訊的按鍵後移至其畫面。 按 [ 記錄檔案 ] 鍵，顯示記錄檔案的選擇…
第 3 章 生產資訊的顯示功能 第 2 部
XP-142E 系統手冊 2-3-2 Edition 1.0

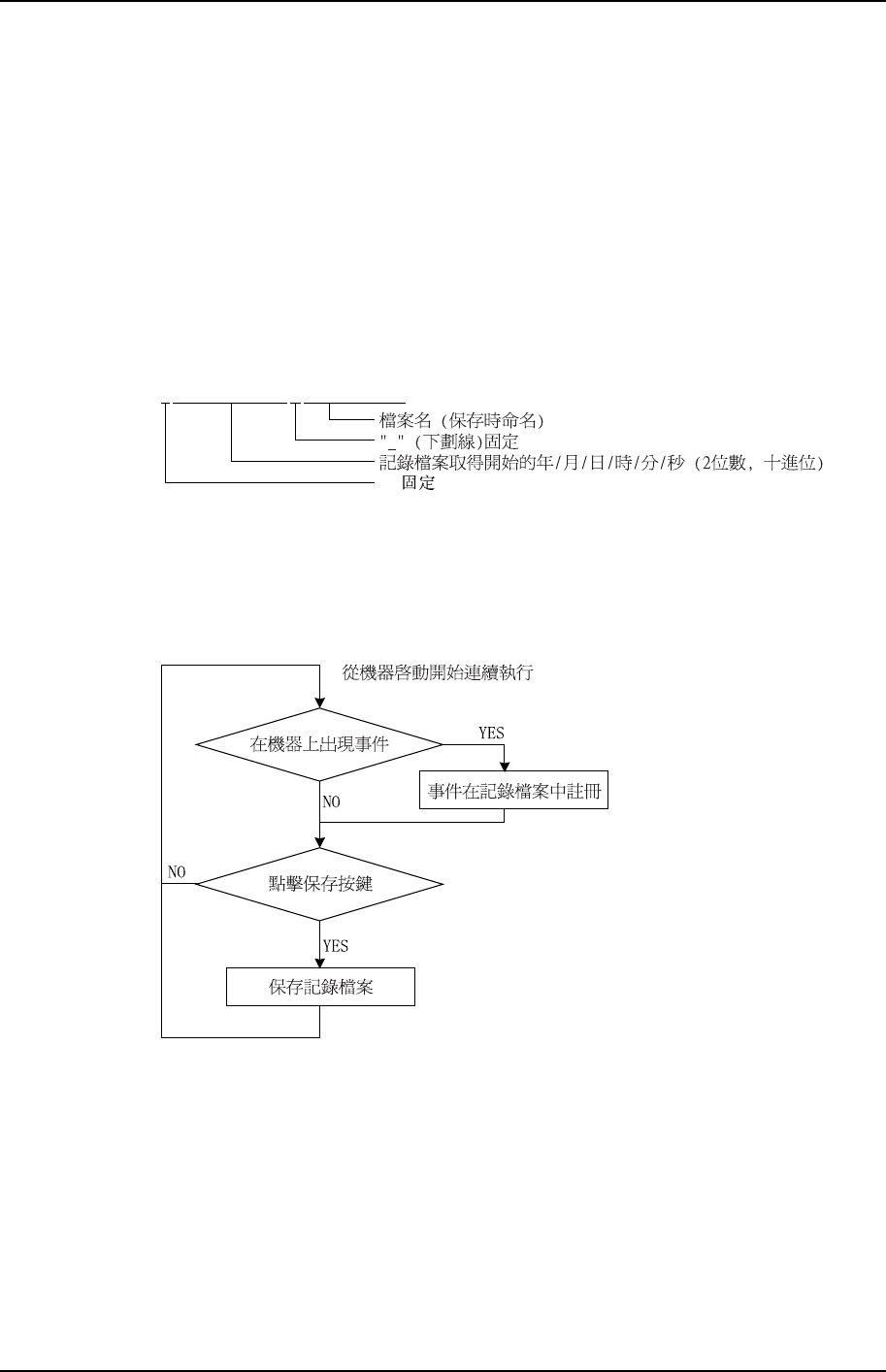

3.1.1 記錄的註冊處理流程
將事件不斷地在記錄檔案中註冊(保存在一個臨時記錄檔案中)的處理是持續動作的，將
記錄保存到檔案中的處理(在特定的名稱下)在下述 4 種時間進 行。
• 用戶在任意時間按[保存生產資訊]鍵時
• 機器關機時
• 選擇程式時(更換程式時)
• 更改日期時
保存檔案夾為“sd0/FUJI/USER/PRODUCT/”：
LYYMMDDHHMMSS_XXXXXXXXXX.PRD
"L"
XP1S2065T
檔案名稱的舉例：L010513152903_VISION/XP241.PRD
XP1S2066T
第 2 部第3 章 生產資訊的顯示功能
Edition 1.0 2-3-3 XP-142E 系統手冊

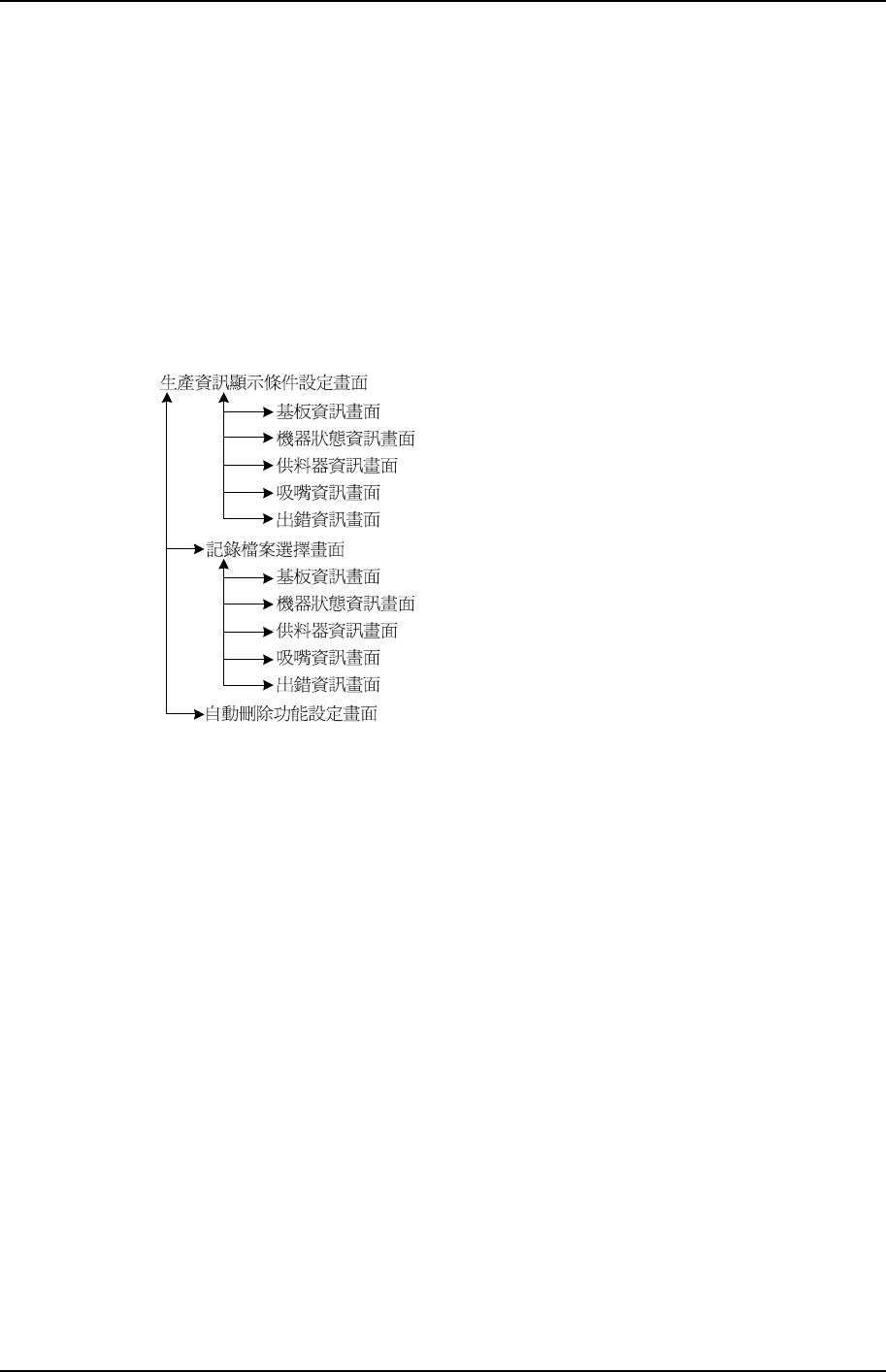

3.2 畫面操作說明
3.2.1 畫面間的轉換
生產資訊的資訊顯示處理是選擇在主功能表上的[生產]鍵，然後在子功能表上選擇[顯示
生產資訊]後顯示有關生產資訊顯示條件的設定畫面，在此可以設定表示條件。條件設
定後選擇要表示的生產程式，按下各種資訊的按鍵後移至其畫面。
按[記錄檔案]鍵，顯示記錄檔案的選擇畫面。選定作為資訊顯示物件的記錄檔案，按下
各種資訊的按鍵後移至其畫面。
XP1S2067T
第 3 章 生產資訊的顯示功能 第 2 部
XP-142E 系統手冊 2-3-4 Edition 1.0
3.2.2 生產資訊顯示條件的設定畫面
XP1S2068T
資料說明
本畫面可以進行展開生產資訊的時間範圍的設定和選擇程式。使時間範圍有效的話按
[×]鍵，請將按鍵的顯示變為○。如果不設定時間範圍時，請重新選擇此鍵使按鍵的顯
示變為╳。
選擇程式時，從保存在當前/sd0/FUJI/USER/PRODUCT/(檔案夾)中的記錄檔案中 讀取
生產程式的名稱，顯示如上圖所示的畫面。從中選擇選擇要顯示的生產程式的名稱。
選擇程式時，未選擇程式的時間全部作為電源 OFF 時間。另外，以記錄檔案單位進行
選擇時，請按[記錄檔案]鍵，切換到生產記錄檔案畫面。
操作按鍵說明
移到顯示錯誤資訊畫面。
移到基板資訊畫面。
移到機器狀態資訊畫面。
移到供料器資訊畫面。
移到吸嘴資訊畫面。
