第 3 章 編輯器 第 3 部 XP-142E 系統手冊 3-3-20 Edition 1.0 · [ 取 消 ] 鍵 關 閉本 畫面。 · [ 前 頁 ] 鍵 /[ 次 頁 ] 鍵 切換頁 面。定位點數據可在 1 個畫面 裏 顯示時，不顯示 該 鍵畫面。 3.5.2 基板 ID 一 覽 表畫面 本 畫面顯示 現 在正在編輯的基板 ID 一 覽 表畫面。 XP2S2231T · 顯示編輯中的基板 ID 。 顯示基板 ID 名 、 代 碼…
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-19 XP-142E 系統手冊
· [定位點文件讀入]鍵
讀入被保存的基板 ID 資料。
· [定位點檔案保存]鍵
保存當前正在顯示的基板 ID 資料。
3.5.1 基準電位點一覽表畫面
本畫面顯示現在正在編輯的基準電位點一覽表畫面。
XP2S2229T
· 顯示編輯中的定位點數據
第 1 行顯示編號和基準定位點的[定位 點名]。
第 2 行顯示[SizeA]和[SizeB](如果該定位點有 SizeB 的話)。
第 3 行顯示[讀取區域]。
其後顯示形狀圖([顏色]有亮/暗之區別)。選 擇 圖像後，就可以對選擇的定位點數據
進行編輯。
XP2S2230T
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-20 Edition 1.0
· [取消]鍵
關閉本畫面。
· [前頁]鍵/[次頁]鍵
切換頁面。定位點數據可在 1 個畫面裏顯示時，不顯示該鍵畫面。
3.5.2 基板 ID 一覽表畫面

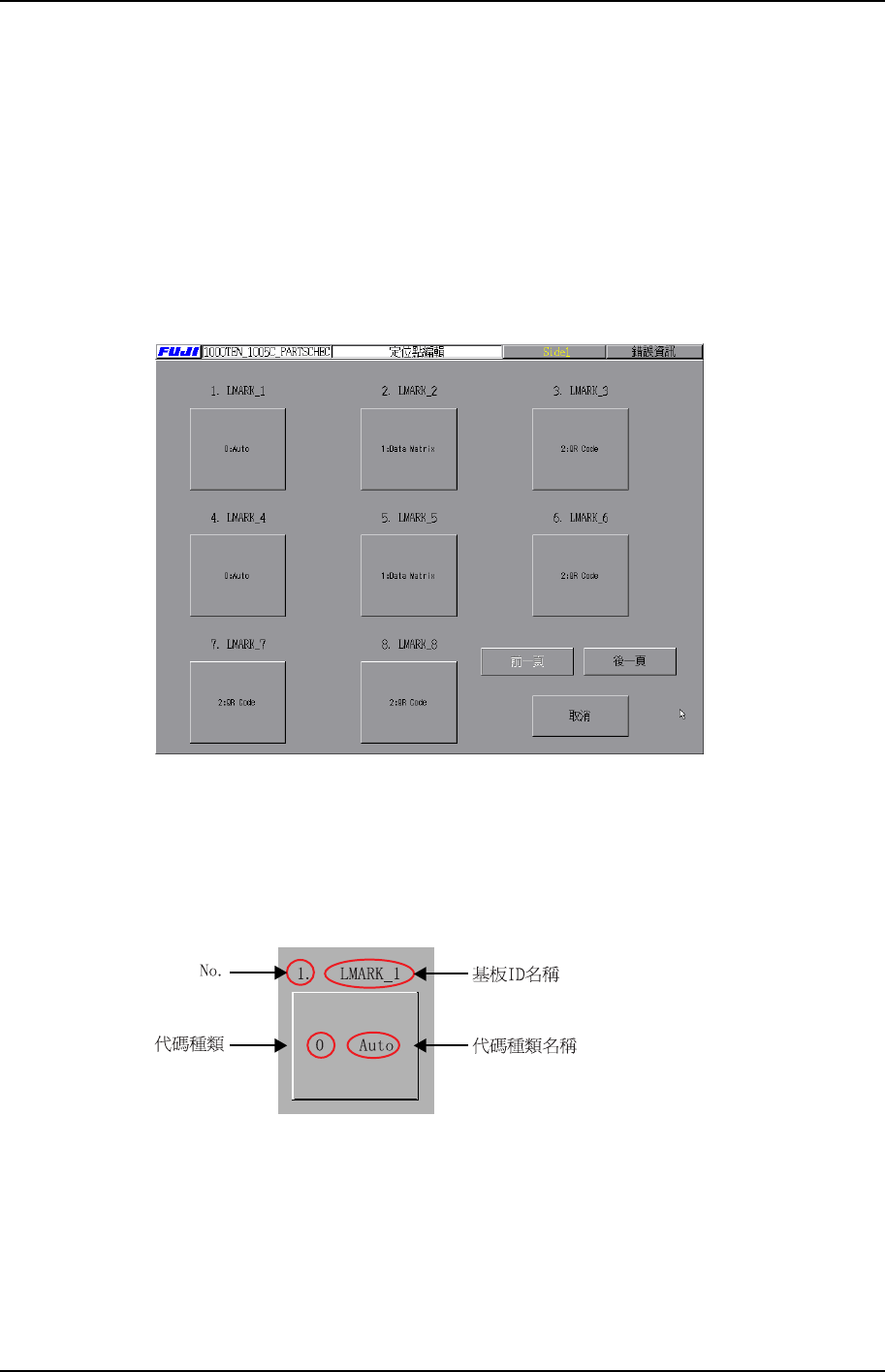

本畫面顯示現在正在編輯的基板 ID 一覽表畫面。
XP2S2231T
· 顯示編輯中的基板 ID。
顯示基板 ID 名、代碼種類、及其名稱。
按下要編輯的鍵，就可在定位點編輯畫面中編輯相應的基板 ID。
XP2S2232T
· [取消]鍵
關閉本畫面。
· [前頁]鍵/[後頁]鍵
切換頁面。定位點數據可在 1 個畫面裏顯示時，不顯示該鍵畫面。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-21 XP-142E 系統手冊

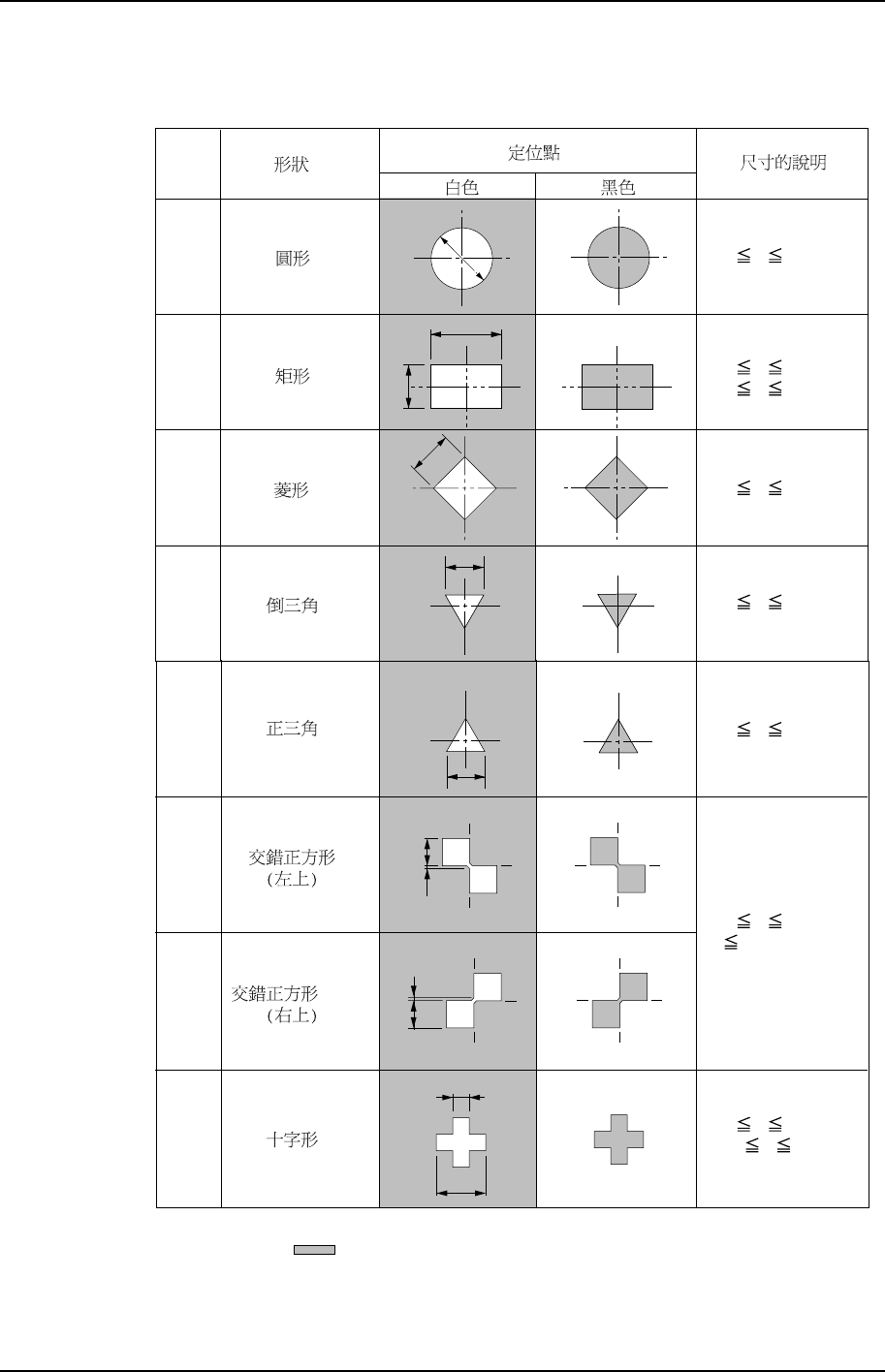

3.5.3 定位點尺寸一覽表
A
A
B
A
A
0.2 A 3.5 mm
0.2 A 3.5 mm
0.2 B 3.5 mm
0.2 A 3.5 mm
0.2 A 3.5 mm
Ptn
XP2S2236T
0
1
2
3
0.2 A 3.5 mm
A
B
A
B
0.2 A 3.5 mm
B 0.5 mm
4
5
6
A
B
7
0.2 A 3.5 mm
0.05 B 3.5 mm
A
注意) 1. 陰影部分 表示基板底座。
2. 定位點尺寸 A 和 B 的公差請設在±10%以內。
