XP142 系统手册.pdf - 第165页
第 4 部 影像處理 這一部分對在 XP 系列的機器上的影像處理範本 的創建進行說明。 1. 概要 --------------------------------------------- 4-1-1 2. 範本創建步驟 --------------------------------- 4-2-1 3. 從現有零件資料中創建範本 --------------- 4-3-1
第 5 章 檔操作 第 3 部
XP-142E 系統手冊 3-5-4 Edition 1.0

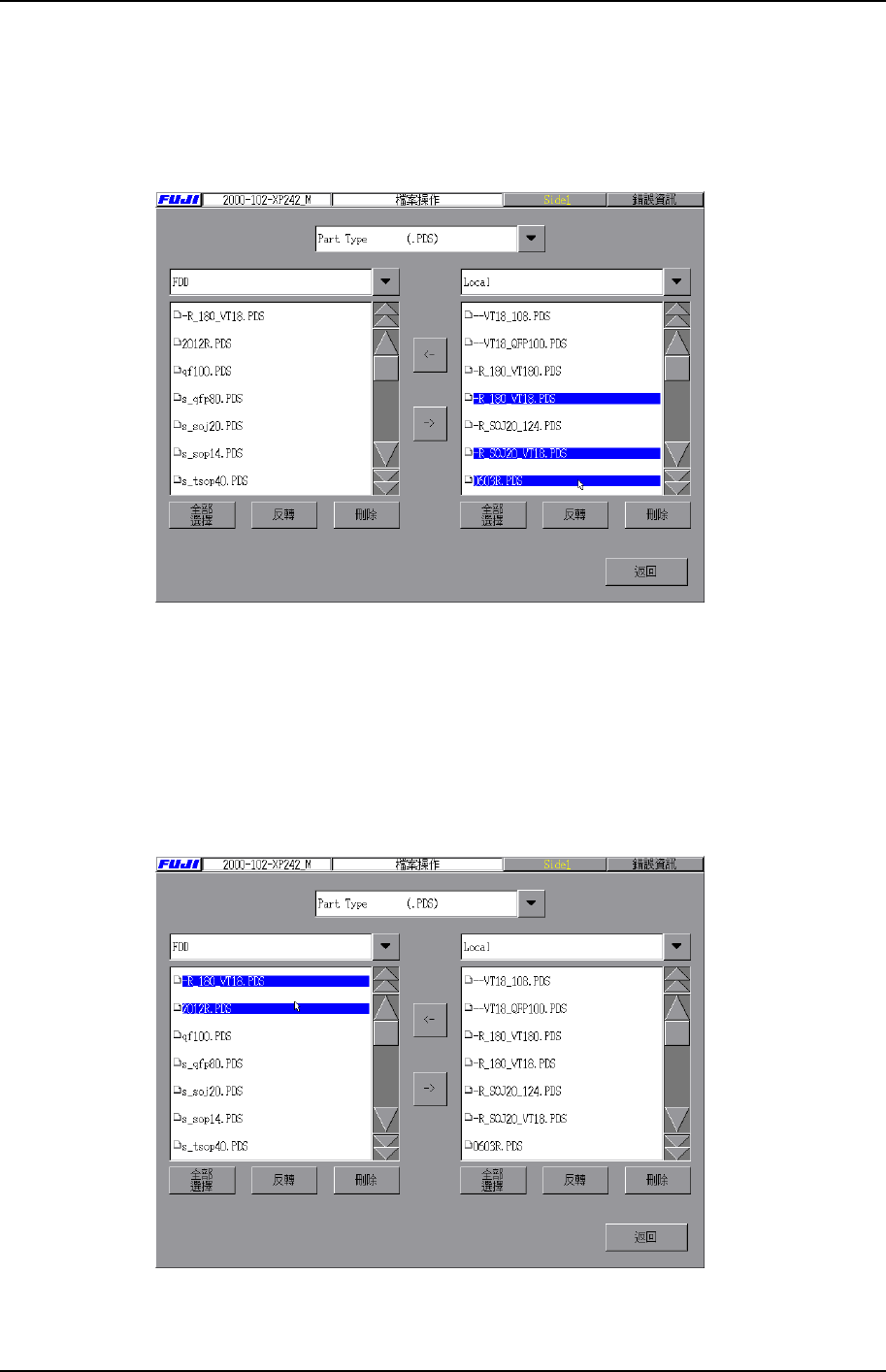

〈複製機器中的檔案至軟碟時〉
5. 從右中央的檔案一覽表中選擇要複製的檔案(可以選擇 幾個)
XP2S2223T
6. 選擇[←]鍵，複製已選擇的檔案至軟碟內。確認完成複製後，取出軟碟並選擇[關閉]
鍵。
〈複製一個軟碟文檔案至機器中〉
5. 從左中央的檔案一覽表選擇要複製的檔案。(可以選擇 幾個)
XP2S2224T
6. 選擇[→]鍵，複製檔案至機器中。確認完成複製後，取出軟碟並按[關閉]鍵。
第 4 部
影像處理
這一部分對在 XP 系列的機器上的影像處理範本
的創建進行說明。
1. 概要--------------------------------------------- 4-1-1
2. 範本創建步驟--------------------------------- 4-2-1
3. 從現有零件資料中創建範本 --------------- 4-3-1
第 4 部 第 1 章 概要
Edition 1.0 4-1-1 XP-142E 系統手冊
1. 概要
XP-142E 不同於本公司的舊機型，只支持以下的 Vision Type：10(角晶片)，18(通用)，20(小外形電晶
體 SOT)，100(IC 引腳零件)，124(J 引腳零件)，180(電解電容)。
如果由於某種原因，Vision Type10、20、100、124、180 在影像處理中發生問題，此時使用 Vision Type
18 來重新創建零件資料，或者最初就使用 Vision Type 18 來創建零件資料時，請按照以下步驟創建影像
處理用的範本。
