第 3 章 編輯器 第 3 部 XP-142E 系統手冊 3-3-10 Edition 1.0 沿 Y 軸低速或以移動量為 0.01 mm 負向移動 。 沿 Y 軸中速或以移動量為 0.1 mm 負向移動。 沿 Y 軸高速或以移動量為 1mm 負 向移動。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-9 XP-142E 系統手冊

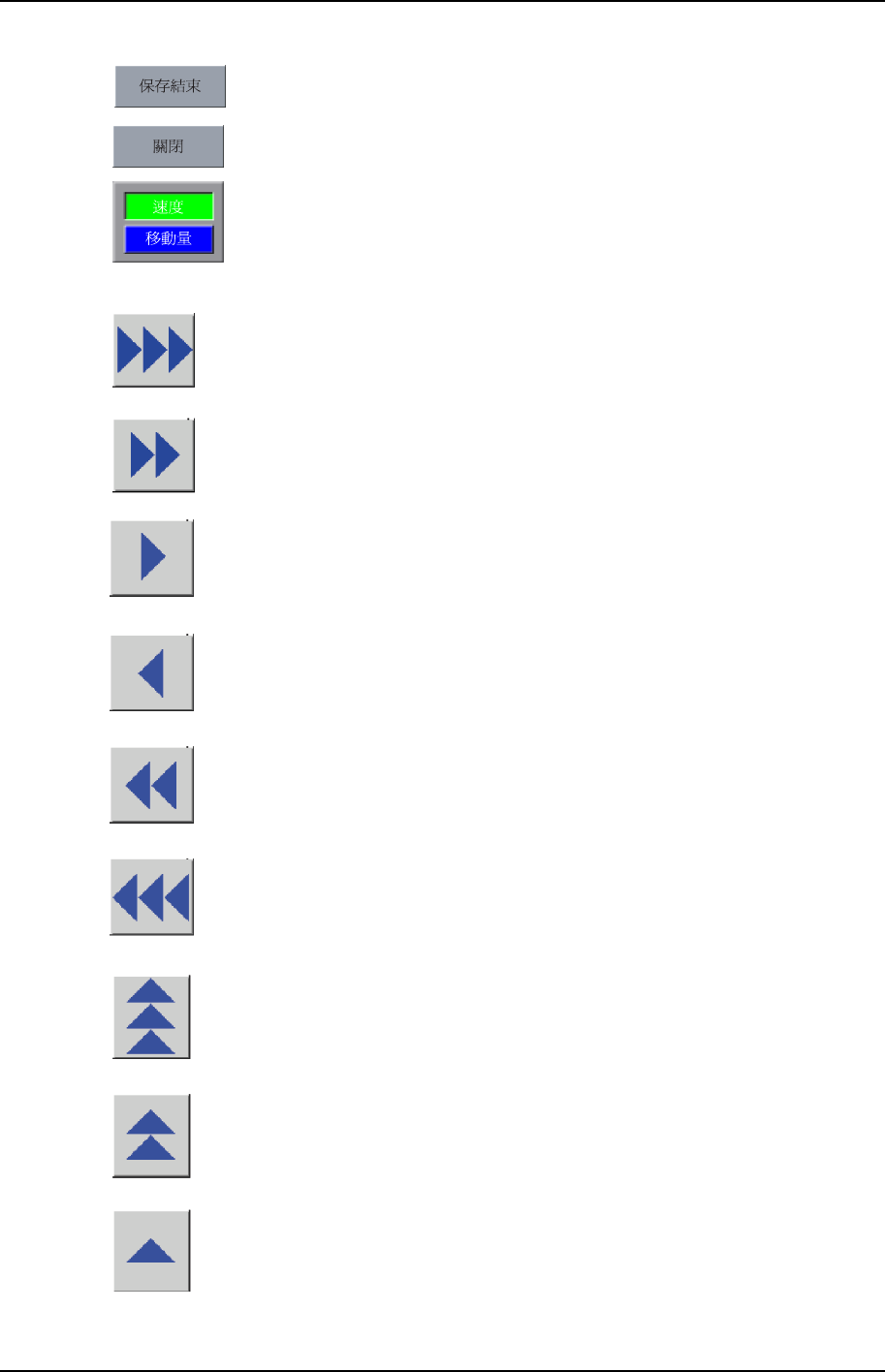

註冊編輯資料和當前的 X，Y 座標，然後結束操作。
不註冊任何資料結束指教操作。
設定 X，Y 軸的 JOG 操作模式。更改設定後，箭頭顏色和 JOG 點動
模式也變更。
在移動量模式(蘭色)時，每按一次下面的按鍵就以此移動量進行移
動。
在速度模式(綠色)時，在按下面的箭頭鍵的期間，將以顯示的速度連
續移動。
沿 X 軸高速或以移動量為 1mm 正向移動。
沿 X 軸中速或以移動量為 0.1mm 正向移動。
沿 X 軸低速或以移動量為 0.01mm 正向移動 。
沿 X 軸低速或以移動量為 0.01mm 負向移動 。
沿 X 軸中速或以移動量為 0.1mm 負向移動。
沿 X 軸高速或以移動量為 1mm 負向移動。
沿 Y 軸高速或以移動量為 1mm 正向移動。
沿 Y 軸中速或以移動量為 0.1mm 正向移動。
沿 Y 軸低速或以移動量為 0.01mm 正向移動 。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-10 Edition 1.0

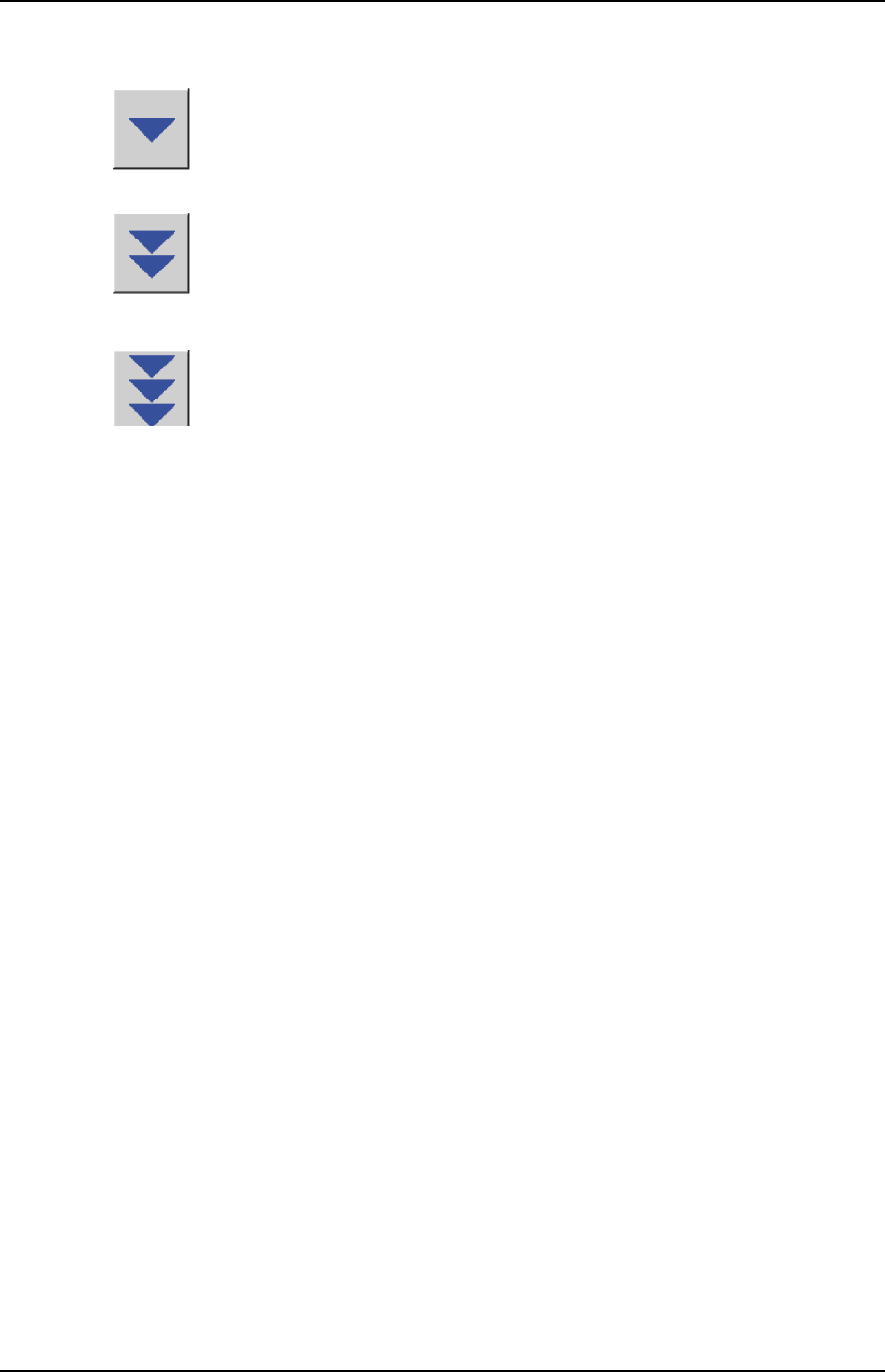

沿 Y 軸低速或以移動量為 0.01mm 負向移動 。
沿 Y 軸中速或以移動量為 0.1mm 負向移動。
沿 Y 軸高速或以移動量為 1mm 負向移動。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-11 XP-142E 系統手冊
3.3 基板編輯
基板編輯器用於編輯貼裝零件的基板資訊。
XP2S2162T
專案說明
修正量 X
以順序輸入的座標的基準點與 FUJI 的程式座標原點(從基板右下角 開始在 X 方向為-
5mm、Y 方向為 +5mm 的座標 )不同時，有必要設定修正值。請輸入從基板上 FUJI 的
原點到輸入座標資料的基準點的 X 方向的修正值。(-600.00mm~600.00mm)
修正量 Y
以順序輸入的座標的基準點與 FUJI 的程式座標原點(從基板右下角 開始在 X 方向為-
5mm、Y 方向為 +5mm 的座標)不同時，有必要輸入修正值。請輸入從基板上 FUJI 的
原點到輸入座標資料的基準點的 Y 方向的修正值。(-600.00mm~600.00mm)
基板 X
設定基板的 X 方向尺寸。(80.00mm~457.00mm)
基板 Y
設定基板的 Y 方向尺寸。(50.00mm~356.00mm)
銷距
輸入基準孔(銷)和從屬孔(銷)之間的距離。(0.0~457.0)
