第 3 部 第 3 章 編輯器
Edition 1.0 3-3-15 XP-142E 系統手冊
3.5 定位點編輯
定位點編輯器用於設定各種定位點的相關資料。
分為基準定位點編輯畫面和基板 ID(2D 代碼)編輯畫面。由於定 位點種類不同編輯項目
也不同，所以只設定必要的項目。設定的定位點數據可保存和讀取，所以已註冊的資訊
可以再次使用。此外，定位點數據的最大註冊數為 16。

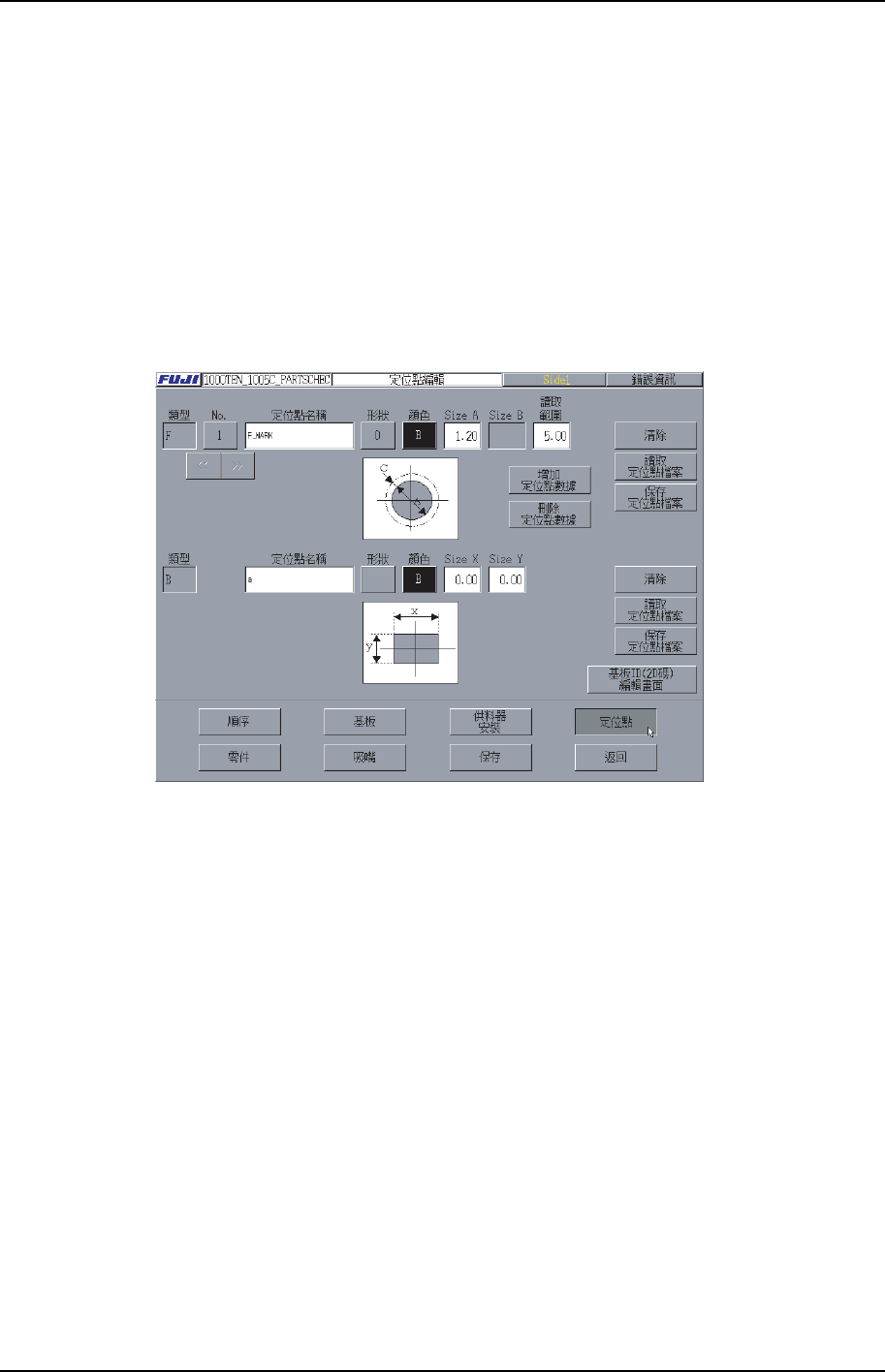

基準定位點編輯畫面
本畫面的上方是基準定位點編輯區域、下方是子基板跳過定位點編輯區域。
XP2S2165T
· [進入基板 ID(2D Code) 編輯畫面]鍵
移動至基板 ID(2D Code)編輯畫面。
<基準定位點編輯區域>
· [No.]鍵
顯示基準定位點的編號。按下此鍵，顯示基準定位點的一覽表畫面。可在該畫面
中編輯選擇的基準定位點的資料。
注意) 該編號只能在定位點編輯畫面中使用。不記入在生產程式中。
· [定位點名]文本框
輸入定位點名。(最多可輸入 23 個字元)
· [形狀]鍵
選擇該此鍵後選擇顯示的形狀的圖，並選擇定位點形狀。
· [顏色]鍵
選擇該鍵，指定使用定位點的亮度為[白色]或者[黑色]。
· [SizeA]文本框
輸入 SizeA 的尺寸。(輸入範圍 0.20~3.50mm)
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-16 Edition 1.0
· [Size B]文本框
輸入 Size B 的尺寸。(輸入範圍 0.20~3.50mm)
不必輸入定位點形狀時，文本框處於無效狀態。

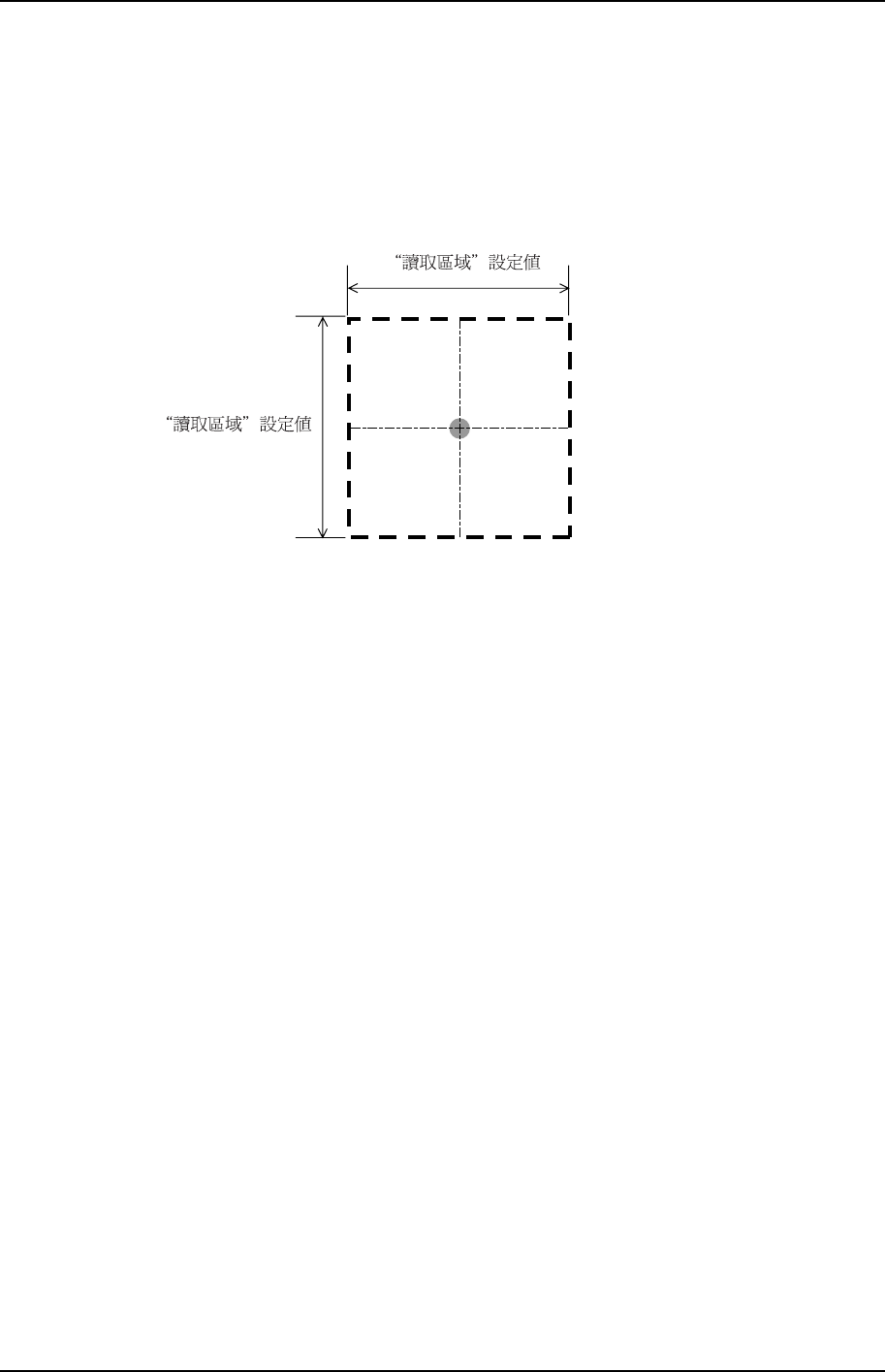

· [讀取範圍]
輸入相機檢索定位點的區域。(輸入範圍 0.00~12.50mm)
XP1S2155T
· [>>]鍵
顯示下面的定位點數據。從最後的定位點到最初的定位點不迴圈。顯示 最後一個
基準定位點時為無效狀態。
· [<<]鍵
顯示前一個定位點數據，從最初的定位點到最後一個定位點不迴圈。顯示第一個
基準定位點時為無效狀態
· [增加定位點數據]鍵
添加定位點數據。按下此鍵，在現在被定義的基準定位點數據的最後添加、顯示
一個空的基準定位點數據。
· [刪除定位點數據]鍵
刪除現在顯示的基準定位點數據。刪除後顯示下一個定位點數據。
· [清除]鍵
清除現在顯示的基準定位點數據。被清除的定位點隻存在于現在正在編輯的編輯
畫面中。離開編輯器畫面，被清除的定位點數據隨之刪除。(定位點清除 狀態下即
使保存了生產程式，被清除的定位點也不會被保存。)
· [定位點讀入]鍵
讀入被保存的定位點檔案。
· [定位點檔案保存]鍵
保存現在顯示的定位點數據。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-17 XP-142E 系統手冊
<子基板跳過定位點編輯範圍>
· [定位點名]文本框
輸入定位點名。(最多可輸入 23 個位 元組)
· [形狀]鍵
如果是子基板跳過定位點，則此鍵無效。
· [顏色]鍵
按下此鍵，指定使用定位點的亮度為[white]或者[black]。
· [SizeX]文本框
輸入 SizeX 的尺寸。(輸入範圍 1.00~3.50mm)
· [SizeY]文本框
輸入 SizeY 的尺寸。(輸入範圍 1.00~3.50mm)
· [清除]鍵
清除現在顯示的基準定位點數據。即使刪除子基板跳過定位點，它也會以空白資
料的形式保存在生產程式中。
· [定位點文件讀入]鍵
讀入被保存的定位點檔案。
· [定位點檔案保存]鍵
保存當前顯示的定位點數據。

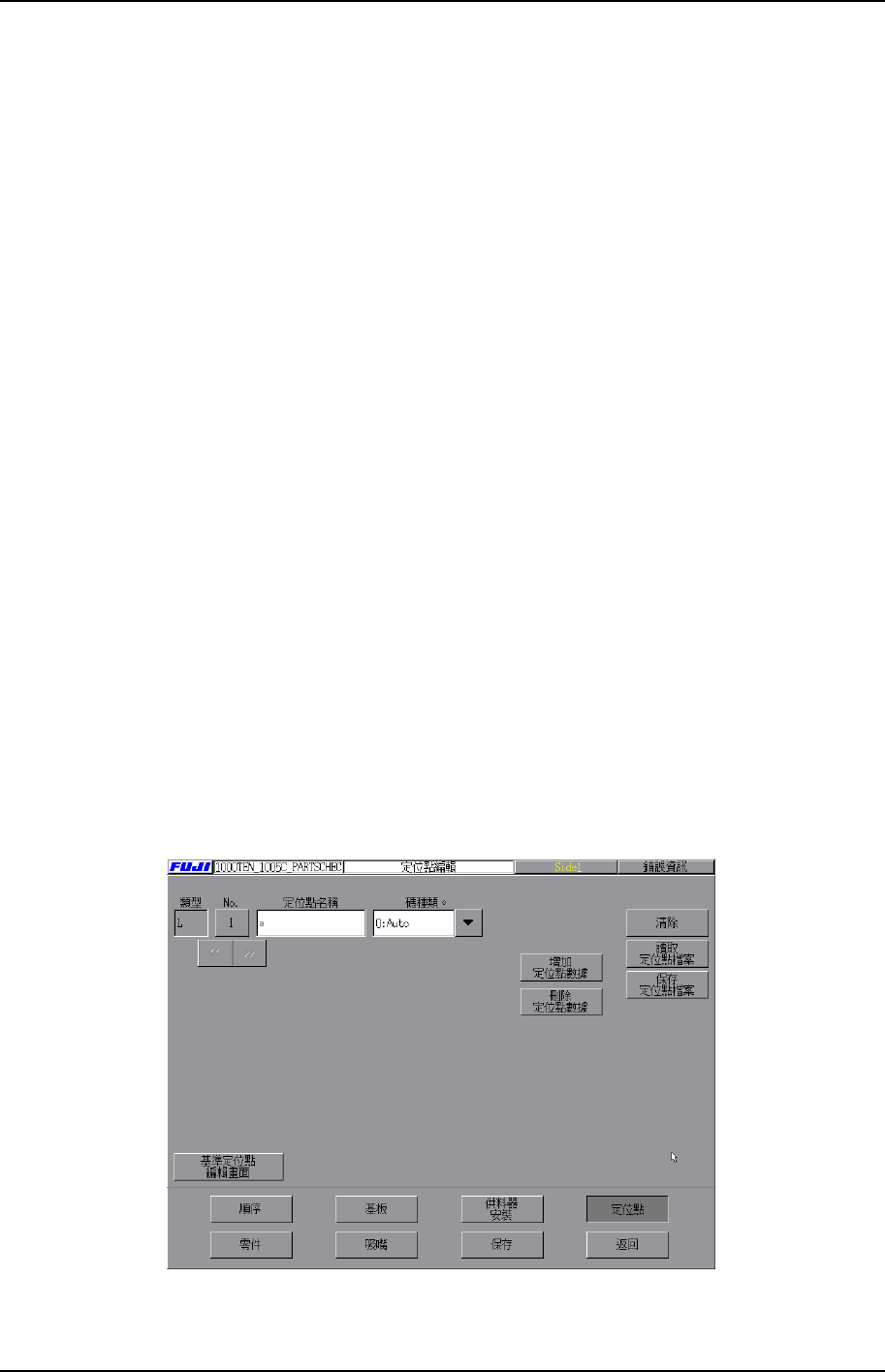

<基板 ID(2D Code)編輯畫面>
現在的這個編輯畫面為無效。
XP2S2227T
