第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-24 Edition 1.0

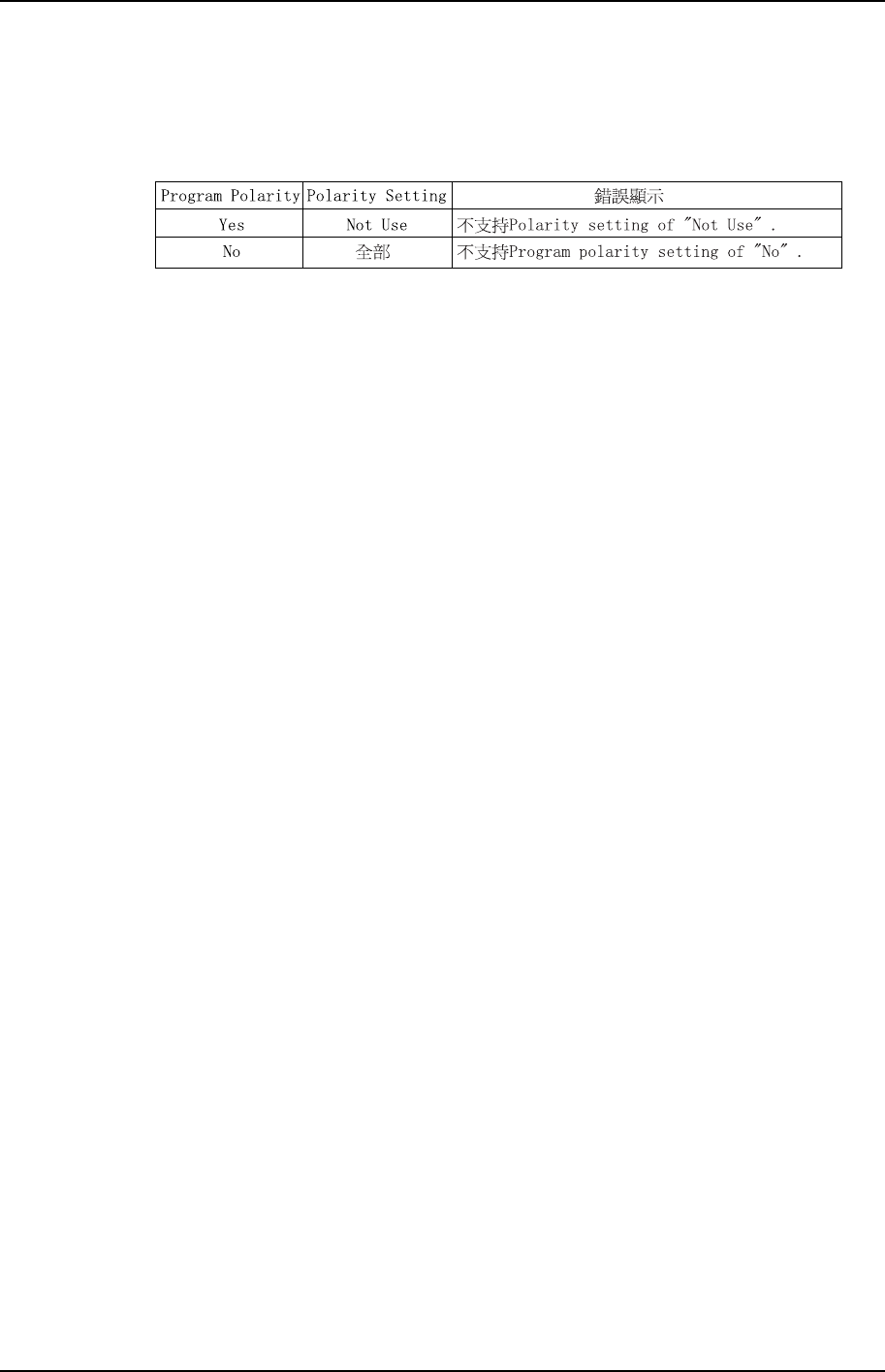

程式資料檢查
基板資料[Program Polarity]被指定了 No，或者零件資料[Polarity Setting]被指定為
Not Use，讀入這樣的生產程式時，資料檢測顯示錯誤。
XP2S2233T
Barcode
用雙引號以外的字元輸入條碼標 籤，最多可輸入 30 個字元。
Part Type Name
從註冊的資料中選擇要使用的 Part Type 資料。
Packaging Name
從註冊的資料中選擇要使用的 Packaging 資料。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-25 XP-142E 系統手冊

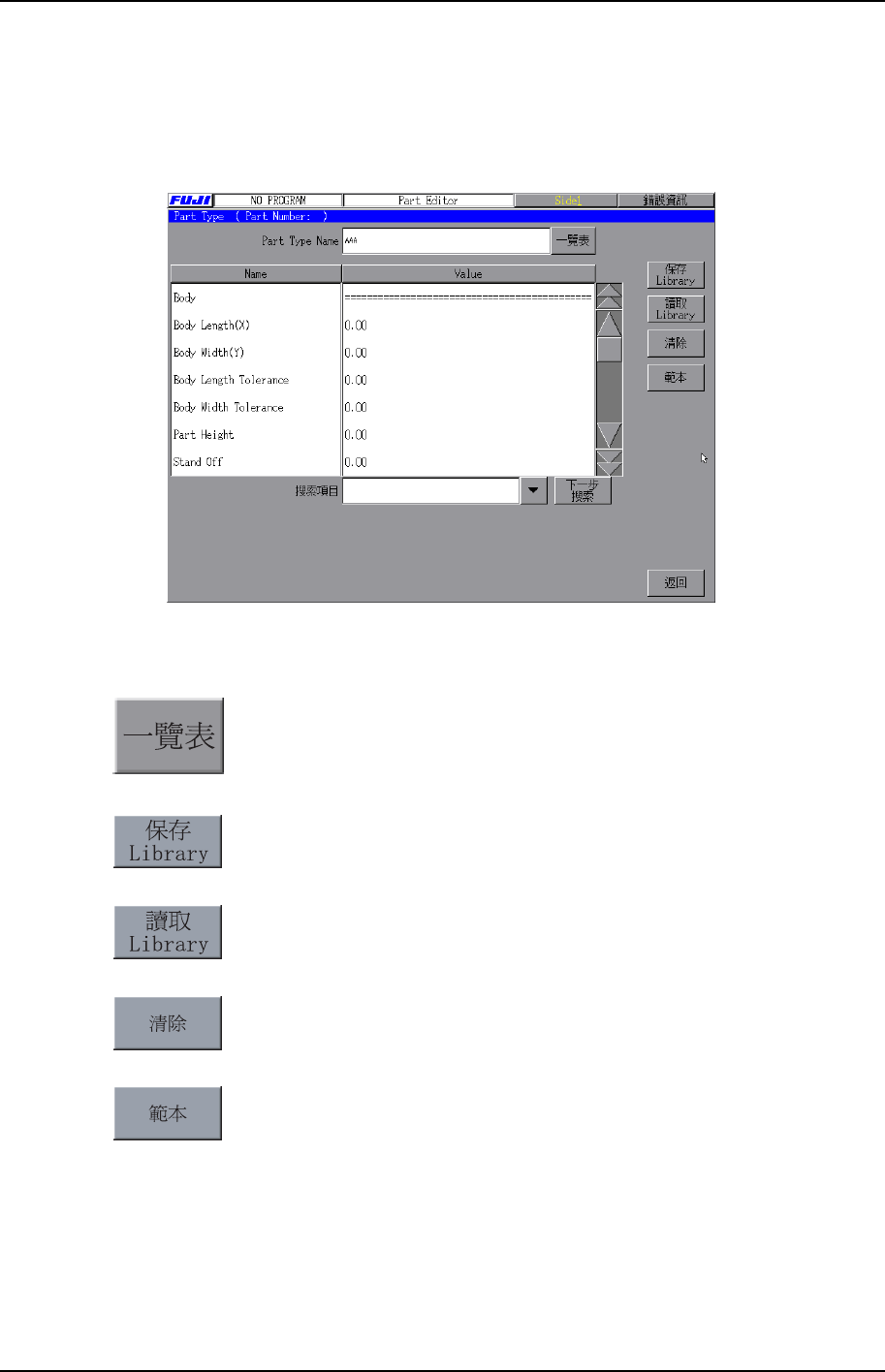

■Part Type 編輯
Part Type 編輯器用於設定零件資訊。
XP2S2177T
操作鍵說明
顯示打開了編輯器的生產程式中使用的零件 Part Type 一覽。
將編輯過的 Part Type 保存到庫中。
讀入保存在庫中的 Part Type。
清除設定的資料。
用範本編輯器編輯範本。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-26 Edition 1.0
專案檢查是搜索並顯示指定的資料名稱。選擇 黑色下拉鍵顯示分類目錄，也可以直接從
鍵盤輸入資料
名稱來搜索。選擇[下一步搜索]鍵以從上至下的方向進行搜索。
專案說明
Part Type Name
以最大 30 字元的文字串指定零件種類名。
注意) 以下字元不能用於檔案名：(：￥ / ; * ? ” < > /)，另外，在檔案名的開頭也不能用字元
(~.)。
Part Type Name 資料由以下 6 種類型構成。
·Body
·Lead
·Element
·Process
·Vision
Body
Body Length (X)
設定零件的基本形狀的 X 軸方向總長度。(0.01mm~150.00mm)
Body Width (Y)
設定零件的基本形狀的 Y 軸方向總長度。(0.01mm~150.00mm)
Body Length Tolerance
設置零件主體 X 方向的尺寸公差。Vision Type 為 10 (Rect) (2125、3216 等無引腳的
零件) 以此值輸入，其他的 Vision Type (SOP 或 QFP 等的帶有 引腳的零件) 無須輸入
此值。另外，檢測出的零件尺寸超出公差值時，即出現公差值錯誤。還有，輸入值通常
為零件主體尺寸的 10%。(0.00mm~9.99mm)
Body Width Tolerance
設置零件主體 Y 方向的尺寸公差。Vision Tyoe 為 10 (Rect) (2125、3216 等無引腳的
零件)時請輸入此專案。另外，檢測出的零件尺寸超出公差值時，即出現公差值錯誤。
還有，輸入值通常以零件尺寸尺寸的 10%為基準。 (0.00mm~9.99mm)
