第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-40 Edition 1.0
3.8 編輯結束時的選項
選擇編輯器的關閉鍵時會出現以下選項，請從中選擇適當的選項。
程式名 ：可通過選擇該文本框使用顯示的鍵盤，輸入檔案名，保存編
輯過的生產程式檔案。
資料檢查 ：檢查編輯過的生產程式內容是否正確。
保存入 File 結束 ：改寫編輯過的檔案。
不保存即結束 ：再次讀入編輯的生產程式，清除編輯內容。
取消 ：取消編輯結束命令，再次返回編輯器。
第 3 部 第 4 章 擴展器
Edition 1.0 3-4-1 XP-142E 系統手冊
4. 擴展器
以要進行編輯而創建的程式為基礎，在一塊基板上創建多塊子基板(最大 255 塊)時執行擴展器， 對
1 塊基板的程式進行擴展。因為在這裏設定的資料未存檔案，需要重新展開時請重新輸入資料。
擴展條件
基本程式內的子基板 No.0 照原樣代入、不作為擴展的對象。
基本程式的子基板 No.不為 1 就不能進行擴展。
第 1 行的修正角度必須為 0 度。如果設定為 0 以外將被 無視。
擴展結果即使超過基板尺寸也不顯示錯誤。

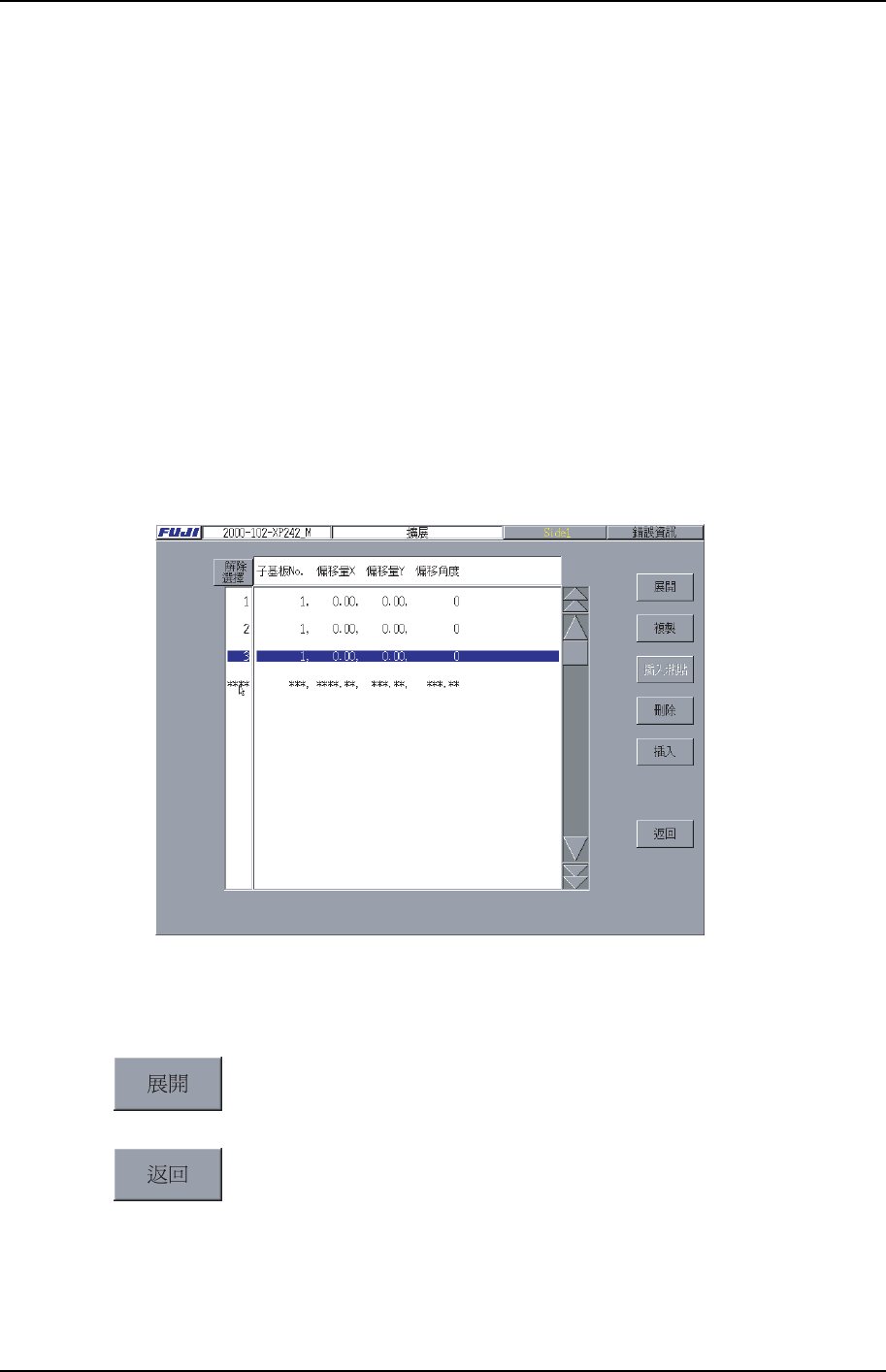

擴展器畫面的配置如下圖所示。
XP2S2193T
操作按鍵說明
將基本程式從設定的子基板資料擴展到拼板程式。
完成擴展後選擇時。請確認擴展結果的存檔。
首先，進行擴展結果是否存入記憶體的確認，其次，確認擴展結果
是否存入檔。
第 4 章 擴展器 第 3 部
XP-142E 系統手冊 3-4-2 Edition 1.0
以下所示按鍵是對於位於畫面左側領域所選擇的行進行處理：
專案說明
子基板 No.
設定子基板 No.。第 1 行的子基板 No.必須為 1。第 2 行以後的 No.可由用戶任意 指定 。
修正量 X
在第 1 行設定作為基本程式的基準的 X 座標 (離程式原 點的距離)，第 2 行以後的基準
座標以其基板所在的座標 (離第 1 行的程式原點的距離) 來指定。
修正量 Y
在第 1 行設定作為基本程式的基準的 Y 座標 (離程式原 點的距離)，第 2 行以後的基準
座標以其基板所在的座標 (離第 1 行的程式原點的距離) 來指定。
角度修正量
指定作為基準的零件的角度。
0 度 ：維持基本程式的角度 ：0
90 度 ：對基本程式修正 90 度：1
180 度 ：對基本程式修正 180 度：2
270 度 ：對基本程式修正 270 度：3

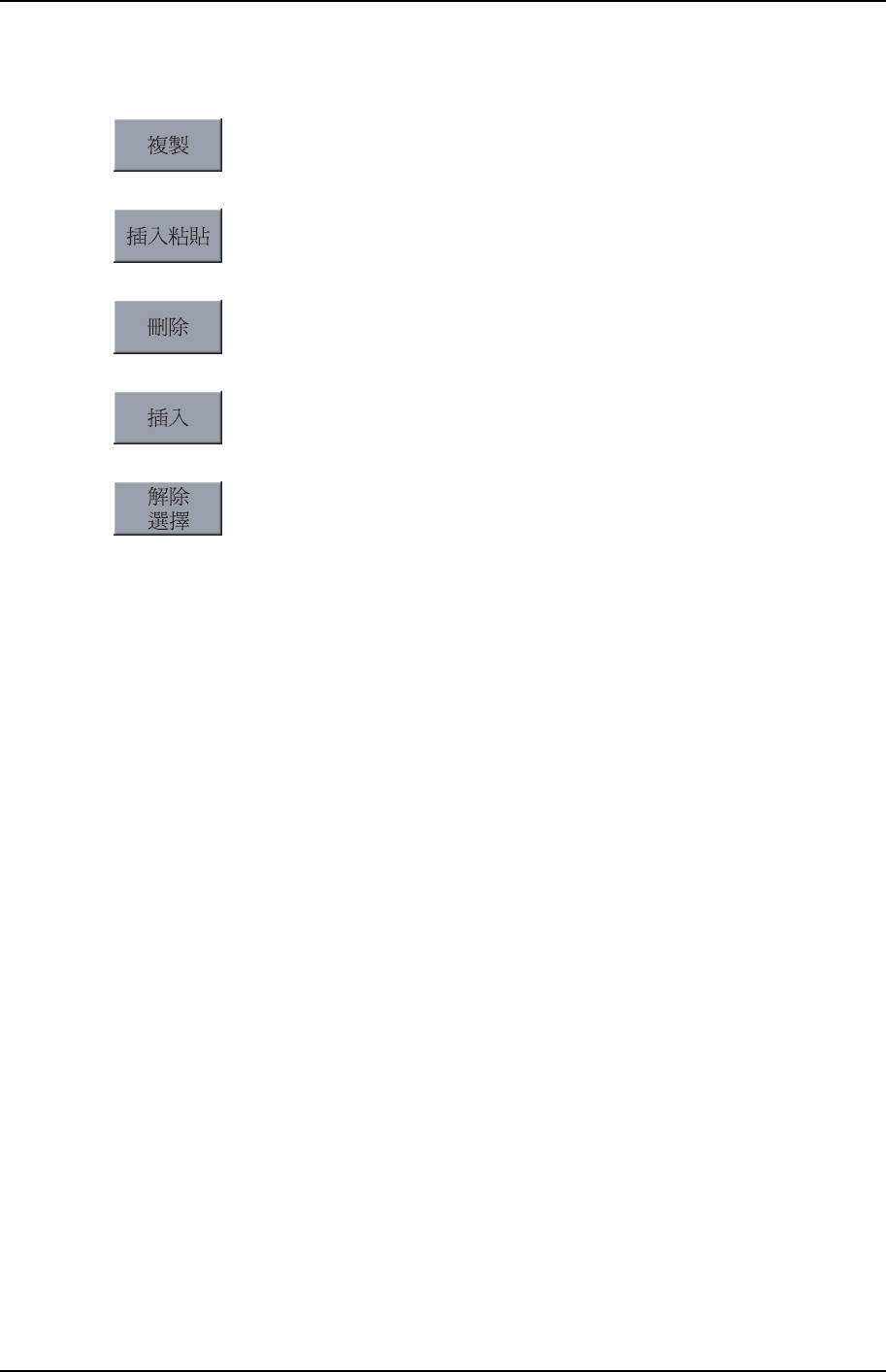

複製所選擇行的資料到剪貼板上。
在所選擇行之前插入剪貼板上的資料。
刪除所選擇行並將其後面的行自動上移。
在選擇的行之前插入 1 行新建行。
解除所有的選擇。
