第 3 部 第 3 章 編輯器 E d i t i o n 1 . 0 3 - 3 - 2 1 X P - 1 4 2 E 系統手冊 3.5.3 定位點 尺寸 一 覽 表 A A B A A 0.2 A 3.5 mm 0.2 A 3.5 mm 0.2 B 3.5 mm 0.2 A 3.5 mm 0.2 A 3.5 mm Ptn XP2S2236T 0 1 2 3 0.2 A 3.5 mm A B A B 0.2 A 3.5 mm B 0…
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-20 Edition 1.0
· [取消]鍵
關閉本畫面。
· [前頁]鍵/[次頁]鍵
切換頁面。定位點數據可在 1 個畫面裏顯示時，不顯示該鍵畫面。
3.5.2 基板 ID 一覽表畫面
本畫面顯示現在正在編輯的基板 ID 一覽表畫面。
XP2S2231T
· 顯示編輯中的基板 ID。
顯示基板 ID 名、代碼種類、及其名稱。
按下要編輯的鍵，就可在定位點編輯畫面中編輯相應的基板 ID。
XP2S2232T
· [取消]鍵
關閉本畫面。
· [前頁]鍵/[後頁]鍵
切換頁面。定位點數據可在 1 個畫面裏顯示時，不顯示該鍵畫面。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-21 XP-142E 系統手冊
3.5.3 定位點尺寸一覽表
A
A
B
A
A
0.2 A 3.5 mm
0.2 A 3.5 mm
0.2 B 3.5 mm
0.2 A 3.5 mm
0.2 A 3.5 mm
Ptn
XP2S2236T
0
1
2
3
0.2 A 3.5 mm
A
B
A
B
0.2 A 3.5 mm
B 0.5 mm
4
5
6
A
B
7
0.2 A 3.5 mm
0.05 B 3.5 mm
A
注意) 1. 陰影部分 表示基板底座。
2. 定位點尺寸 A 和 B 的公差請設在±10%以內。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-22 Edition 1.0

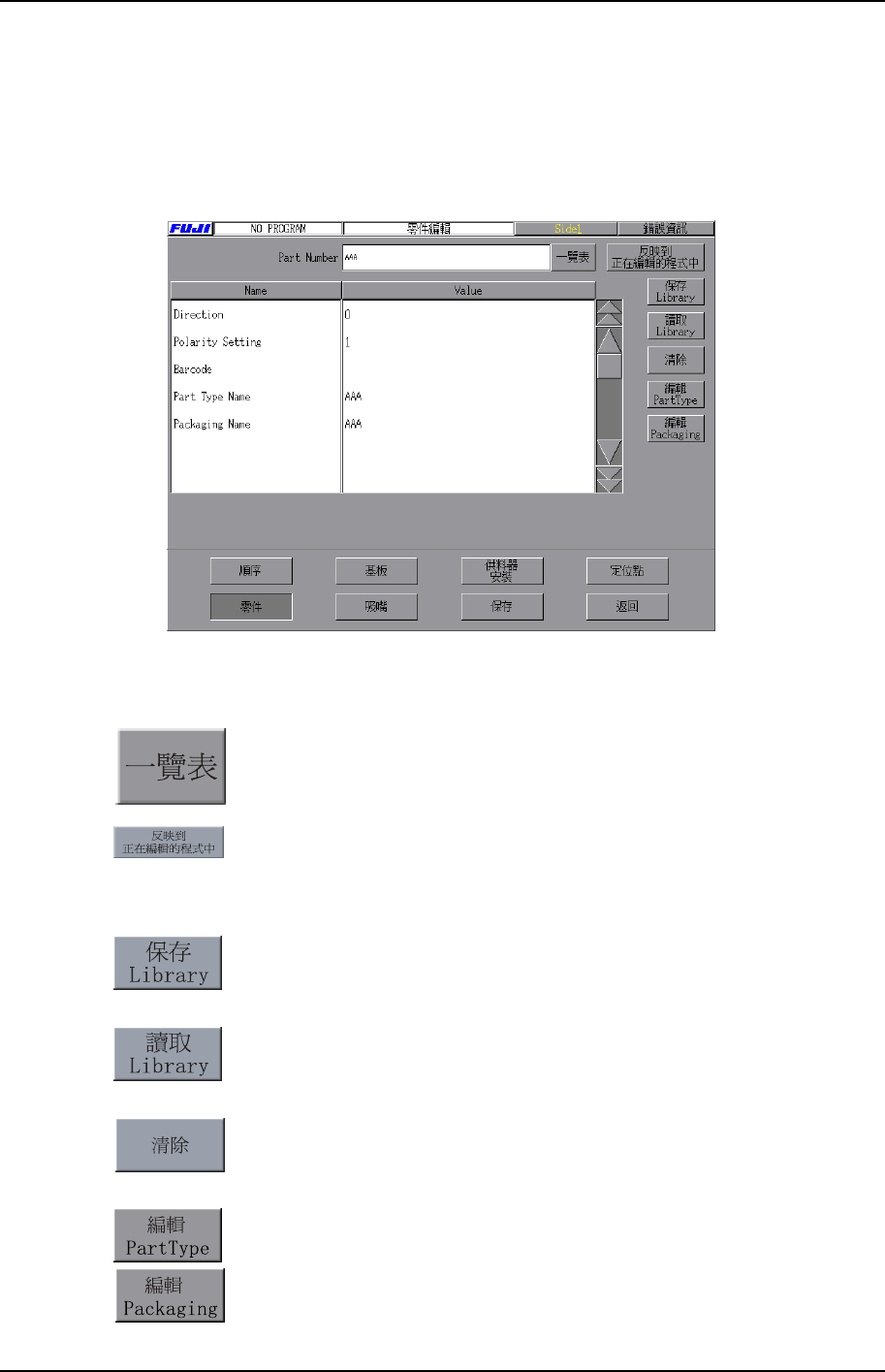

3.6 零件編輯
零件編輯器用於設定零件、供應方法的資訊。零件資訊分為 3 種 (Part Number，Part
Type，Packaging)。有關零件資訊可以以零件為單位保存在檔案中。
XP2S2169T
操作鍵說明
顯示用編輯器打開的生產程式中使用的零件的 Part Number 一覽表。
由確認資訊確認後、將編輯過的 Part Number、Part Type、Packaging
反饋給正在編輯中的生產程式。
注意) 雖能夠反饋給正在編輯中的程式，但不能寫入生產程式的檔案。因為
只能將編輯內容反
饋
給現在讀入的程式
，
所以必須在生產程式的保存
畫面中將其存入檔案。
由確認資訊確認後，將 Part Number 保存到庫裏。
讀入保存在庫中的 Part Number。
清除設定的資料。
編輯 Part Type 資料時使用。
編輯 Packaging 資料時使用。
