XP142 系统手册.pdf - 第64页
第 2 部 第 1 章 基本操作 Edition1.0 2-1-27 XP-142E 系統手冊 資料復位 條件 自動復位： 在切 換 生產程式以及 編輯 後 的自動運轉準備處 理 時進行處 理 。此 時 將 有 變更 的吸嘴 ． 料 站初 始 化 。 ( 在狀態 改 變 、 打開自動運轉畫面時， 將 改 變 的部分 初 始 化 。 ) 手 動復位：可 通過 按下 [ 統 計 資訊 ] 畫面上 的 [ 清 除 Data ] 鍵 實 現。 …
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-26 Edition1.0
吸嘴站顯示[機器資訊畫面]
按機器資訊畫面中的吸嘴·料站顯示，則顯示錯誤率。按料盡料站後，[料盡資訊] 一覽
表裏顯示出被按的料站資訊。
XP2S2252
由統計資訊判斷為警告狀態的吸嘴·料站以 (黃色)顯示。
統計處理
資料累積處理
使用用於統計處理的計數器來處理 1 個吸取 ．貼裝的動作週期(以下稱為 1 個週期)結束
時的錯誤數(未貼裝塊數)以及吸取數。計算可分別累積各吸嘴．料站過去 1 萬次的資料。
範本 計數方法
錯誤停止
計算 1 個週期結束時的錯誤次數(未貼裝數)以及吸取 次數。
自動補件
根據 1 個週期結束時執行計數處理前是否進行補件動作而分別處理。
執行補件處理時；
用補件動作中的專用計數器保存每個吸嘴和每個供料器的“吸取錯誤數 ”。
放棄補件 時；
·[料盡] →重置補件專用計數器
·[其他錯誤] →按照專用計數器上數位，將錯誤數吸取數保存到統計處
理用的計數器上。
已裝載時；
記錄吸取數。
按照專用計數器上數位，將錯誤數、吸取數保存到統計處理用的計數 器上。
計數後進行狀態的更新。(即使機器不在運轉中，通過[動作條件 設定]畫面改變了條件 後，
在返回自動運轉畫面時也會進行更新處理。)
XP2S2253T
第 2 部 第 1 章 基本操作
Edition1.0 2-1-27 XP-142E 系統手冊
資料復位條件
自動復位：在切換生產程式以及編輯後的自動運轉準備處理時進行處理。此時將
有變更的吸嘴．料站初始化。(在狀態 改變、打開自動運轉畫面時，將改變的部分
初始化。)
手動復位：可通過按下[統計資訊]畫面上 的[清除 Data]鍵實現。
警告處理
執行以下處理
1. 點亮信號塔燈。
2. 與[機器資訊]畫面相對應的吸嘴．料站變 為黃色。
3. 與[統計資訊]畫面相對應的資料變為紅色。
※但是， 滿足以下條件時不進行計算處理。
· 空轉範本
· 傳送範本
· 錯誤傳送範本
週期停止處理
執行警告處理中的 1.〜3.以及以下處理。(不檢查的條件也相同。)在狀態欄中顯示出[請
解除由統計處理引起的週期停止的要素。]，並進行週期停止。
信號塔處理
· 警告狀態發生時，點亮設定了[統計警告]的信號塔燈。
· 該狀態一 直持續到警告狀態解除為止。
·即使解除由統計資訊處理引起的警告狀態，但是如果還存在其他的[統計警告]要素，
信號塔燈就不會熄滅。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-28 Edition1.0

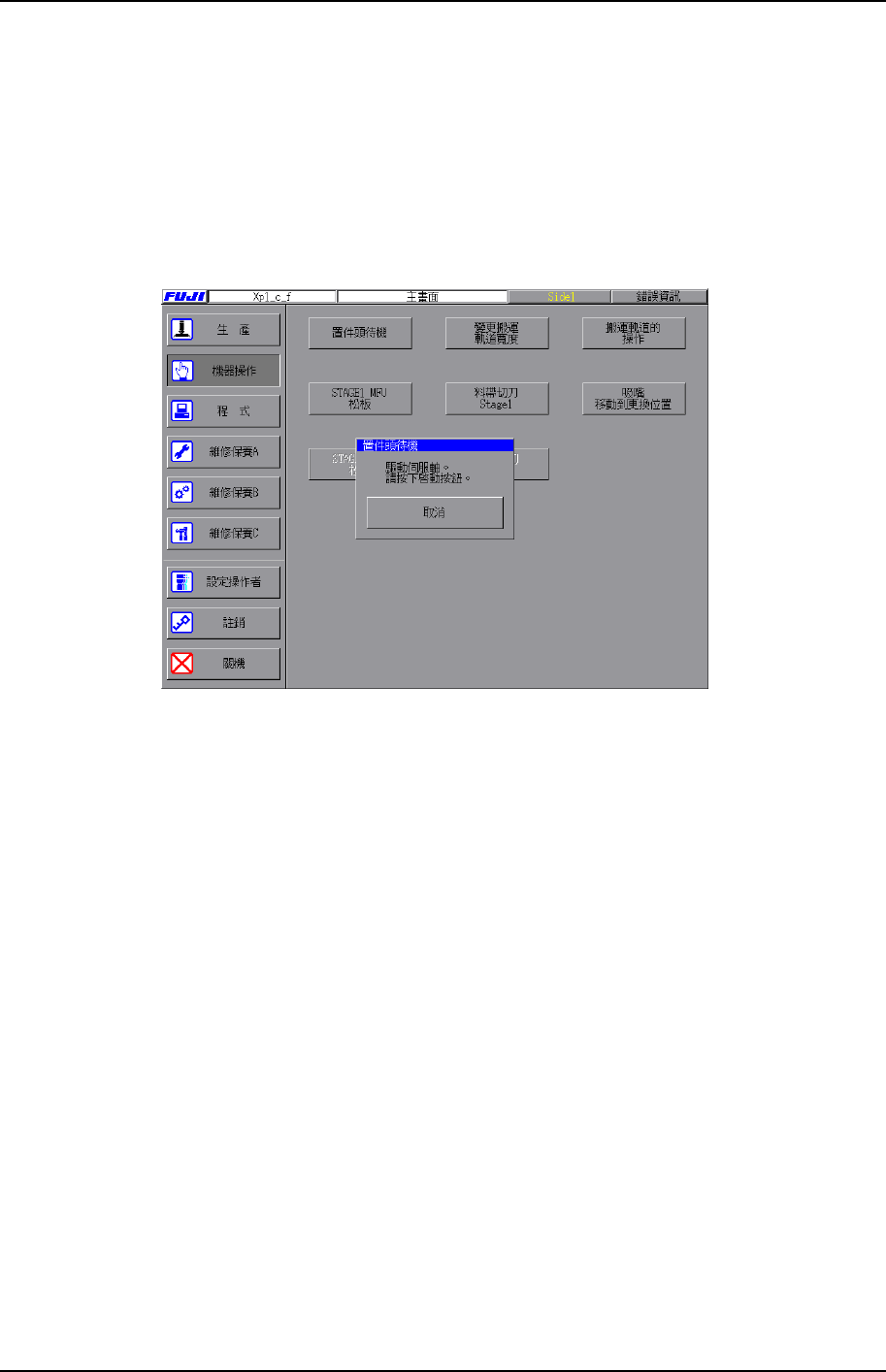

1.12 貼裝頭待機
按照下面所敍述的操作步驟，可將貼裝頭移動到退讓位置。
操作步驟
1. 打開[主畫面]，依次選擇[機器操作]和[貼裝頭待機]。
2. 選擇[啟動]按鈕，把貼裝頭移動到退讓位置。
XP2S2150T
