第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-28 Edition 1.0

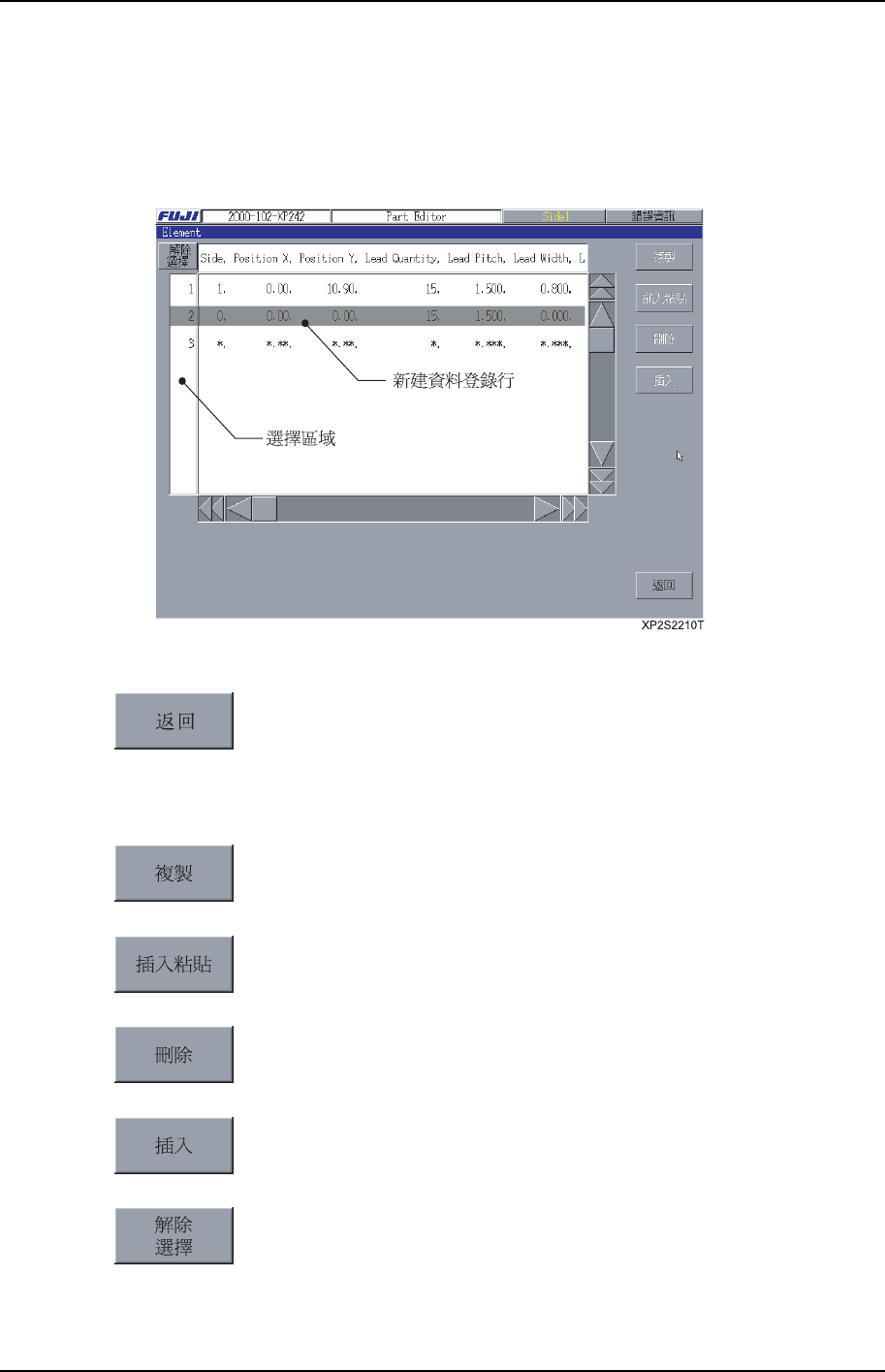

Element
要素指的是一定的形狀、一定的間距的引腳的集合。因為要素對於零件主體是重複存在
的、為了區分而將各自的要素加上編號。另外、對於要素資料需要輸入引腳的長度、寬
度、間距等。但是，在此設定的資料在 Vision Type 設定為 10 或 18 時不被參考。
操作鍵說明
以下所示按下鍵是對位於畫面左側的選擇領域所選擇的行進行處理。
關閉要素資料專用編輯器、返回零件資料編輯畫面。
複製所選擇行的資料到剪貼板上。
在所選擇的行之前插入剪貼板上的資料。
刪除所選擇行並將後面的行自動上移。
在選擇的行之前插入 1 行新建行。
解除所有的選擇。
第 3 部 第 3 章 編輯器
Edition 1.0 3-3-29 XP-142E 系統手冊
專案說明

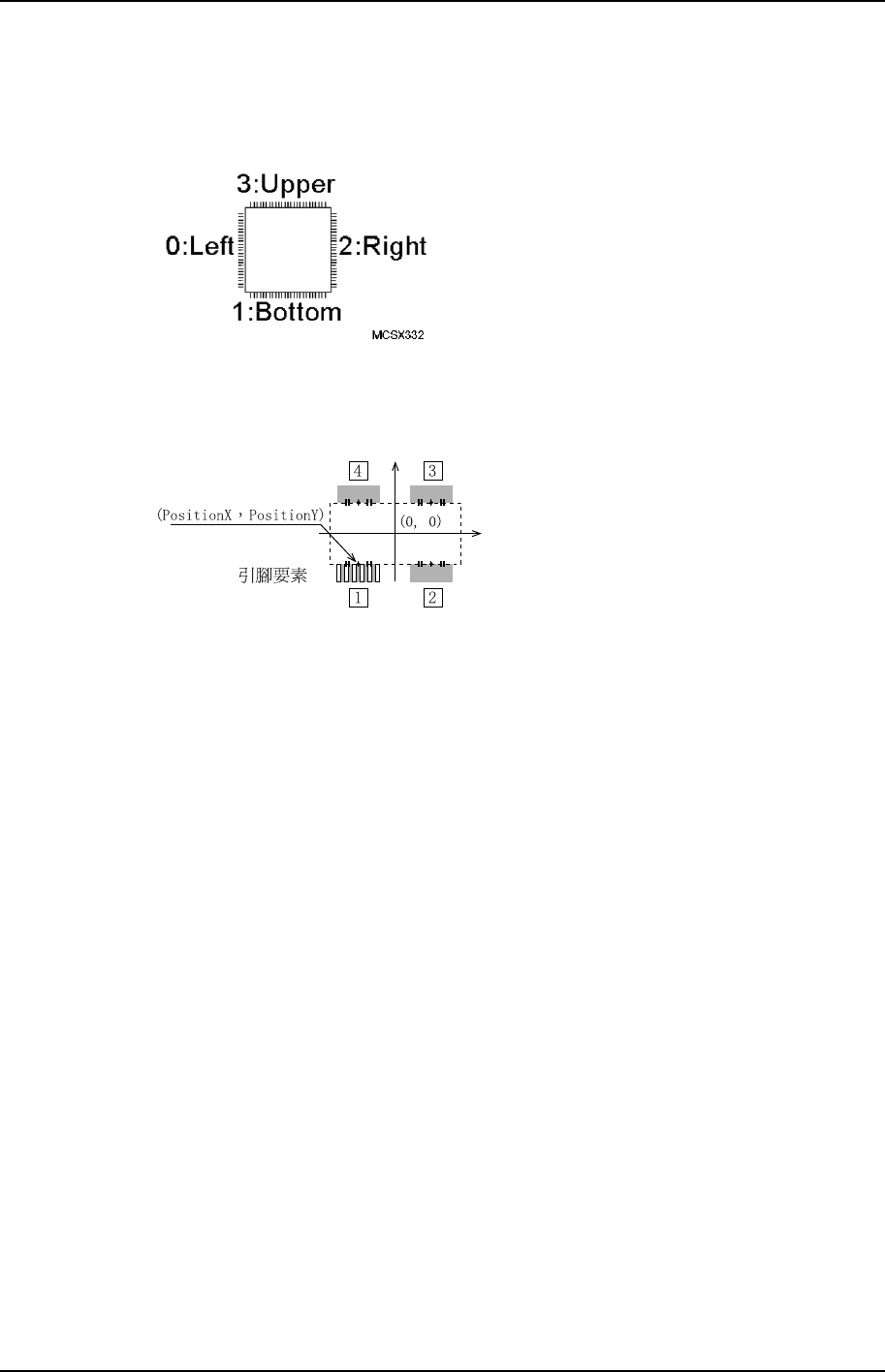

Side
請選擇要素加在零件主體的幾處邊上。
Position X、Position Y
請輸入從零件主體中心到各個要素的中心與零件主體相接的座標的 X 方向、Y 方向的數
值。(-99.99mm~99.99mm)
MCSX333T
Lead Quantity
請輸入在要素中存在的引腳的根數。
Lead Pitch
請輸入引腳的間距。(0.000mm~99.999mm)
Lead Width
請輸入引腳的寬度。(0.000mm~99.999mm)
Lead Length
請輸入引腳的長度。(0.000mm~99.999mm)
Lead Width Tolerance
請輸入引腳寬度的公差值。(0.000mm~99.999mm)
但是，只可在 Vision Type 為 230，231 時使用。
Lead Length Tolerance
請輸入引腳長度的公差值。(0.000mm~99.999mm)
輸入[0]後自動設定為引腳長度的 30%。
但是，只可在 Vision Type 為 100 時使用 。
第 3 章 編輯器 第 3 部
XP-142E 系統手冊 3-3-30 Edition 1.0
Lead Center Tolerance
請輸入引腳彎曲度的公差值。(0.000mm~99.999mm)
輸入[0]後自動設定為引腳長度的 30%。
但是，只可在 Vision Type 為 100 時使用 。
P Pattern
是定義引腳的反射方式的資料。(0~255)
Vision Type 是 100 (OF&CONNECTOR：前光處理) 時，請輸入 14，引腳較暗背景
較亮時請輸入 13。
Process
Maximum Nozzle Diameter
吸取物件零件時使用，輸入零件的最大直徑。
(0.0mm~99.9mm)
Minimum Nozzle Diameter
吸取物件零件時使用，輸入零件的最小直徑。
(0.0mm~99.9mm)
Nozzle Name
要使用特定的吸嘴時，從名稱目錄中選擇。 (最大 15 字元)
Pick-up Auto Offset
設置是否使用吸取點自動修正功能。
YES： 使用吸取點自動修正功能 :0
NO： 不使用吸取點自動修正功能 :1
