第 2 章 範本創建步驟 第 4 部 XP-142E 系統手冊 4-2-2 Edition 1.0 筆記：
第 4 部 第 2 章 範本創建步驟
Edition 1.0 4-2-1 XP-142E 系統手冊
2. 範本創建步驟
範本的創建步驟如下所示。
1. 選擇編輯內容
2. 選擇顯示影像
3. 設定編輯範圍
4. 使用卡尺進行中心補正
5. 確認編輯畫面
6. 編輯範本
7. 指定零件主體尺寸
8. 設定相機位置
9. 保存/結束編輯
10. 影像處理測試
第 2 章 範本創建步驟 第 4 部
XP-142E 系統手冊 4-2-2 Edition 1.0
筆記：
第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-1 XP-142E 系統手冊
3. 從現有零件資料中創建範本
此部分說明創建使用 Vision Type18 的零件資料的步驟。
操作步驟
1. 從[生產]或[程式]畫面中，讀入要進行變更設定的零件所使用的生產程式。

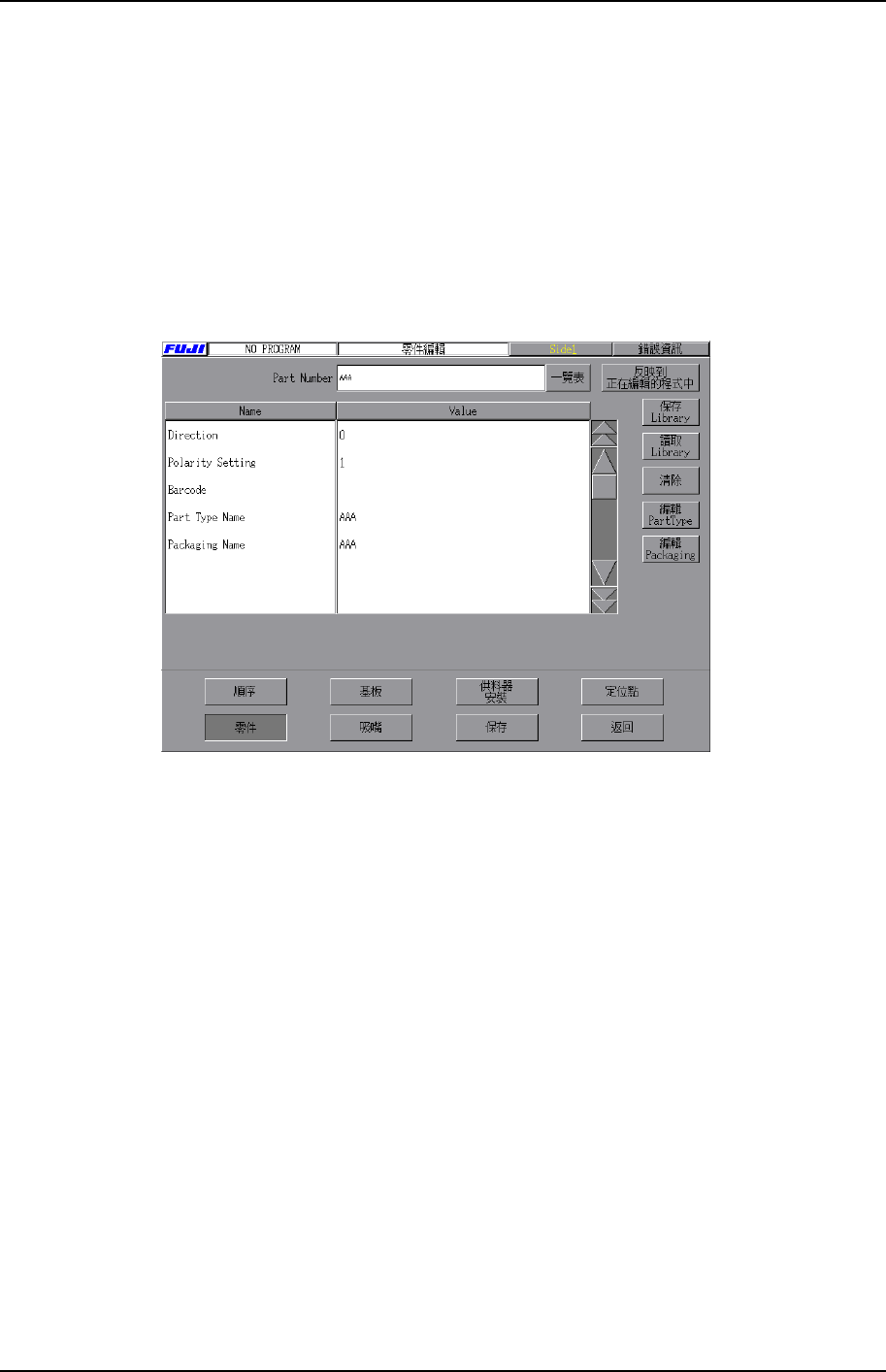

2. 在[主畫面]上，依次選擇[程式]、[編輯]、[零件]，顯示出[零件編輯]畫面。
3. 按下[Part Number]框的“一覽表”，根據一覽表的顯示選擇需要的 Part Number 名。
XP2S2301T
4. 選擇[編輯 Part Type]，顯示出[編輯 Part Type]的內容。
5. 用[編輯 Part Type]的[專案檢索]，檢索 Vision Type。
6. 選擇[VisionType]後，顯示出可以設定的 Vision Type，選擇#18。
