第 2 部第 2 章定位點編輯功能 Edition 1.0 2-2-3 XP-142E 系統手冊 2.3 定位點位置的設定使用滑鼠拖動卡尺線，與定位點的外形相吻合設定中心。下面說明各種定位點與卡尺線相吻合的方法。 0 1 2 3 XP1S2151T

第 2 章定位點編輯功能第 2 部

XP-142E 系統手冊 2-2-2 Edition1.0

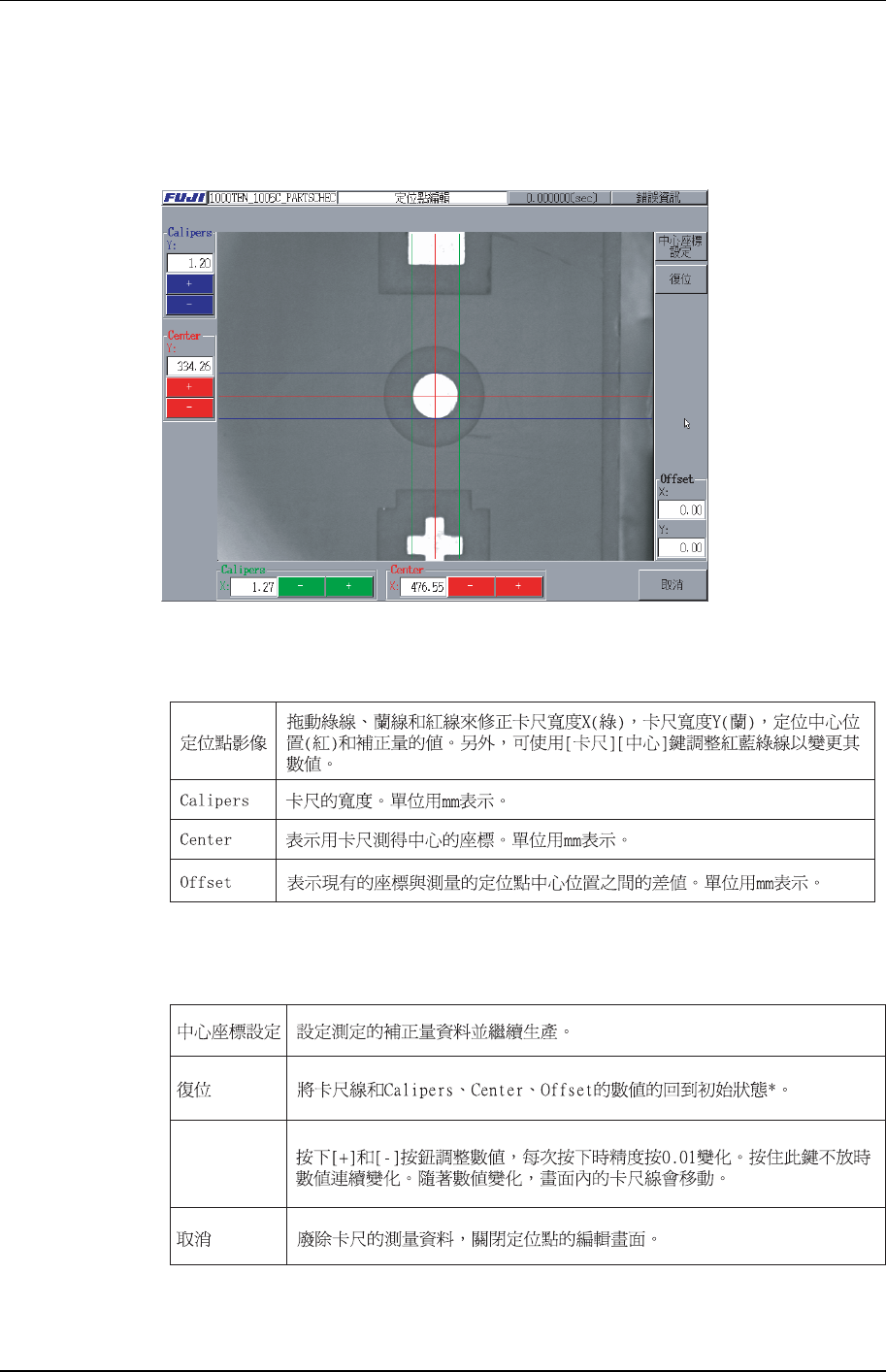

2.2.2 定位點的編輯畫面

定位點的編輯畫面的內容說明如下。

XP1S2145T

顯示：

XP1S2146T

按鍵：

+, -

XP1S2147T

* : 卡尺寬度的初始狀態以測量的數值顯示。

第 2 部第2 章定位點編輯功能

Edition 1.0 2-2-3 XP-142E 系統手冊

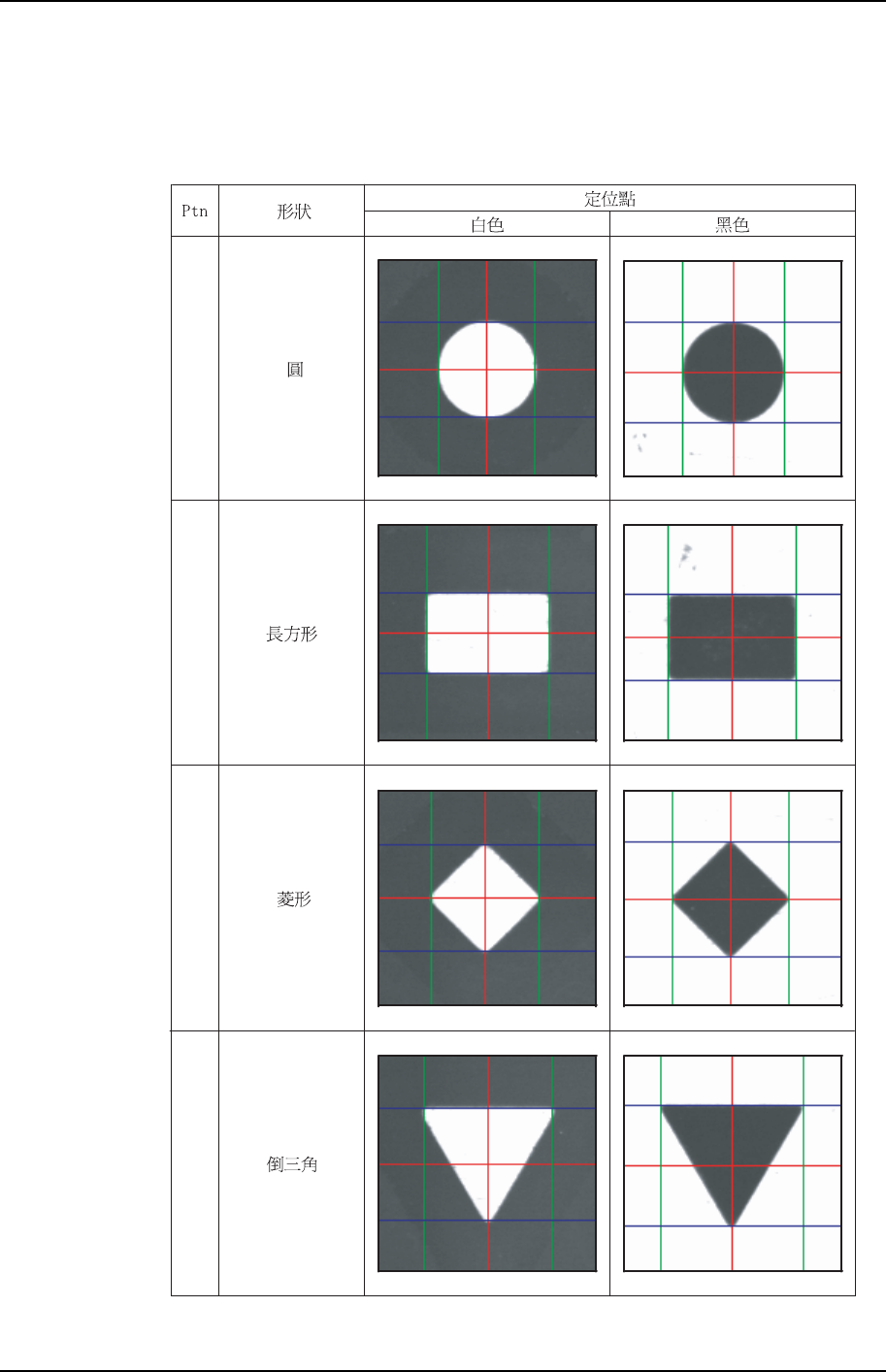

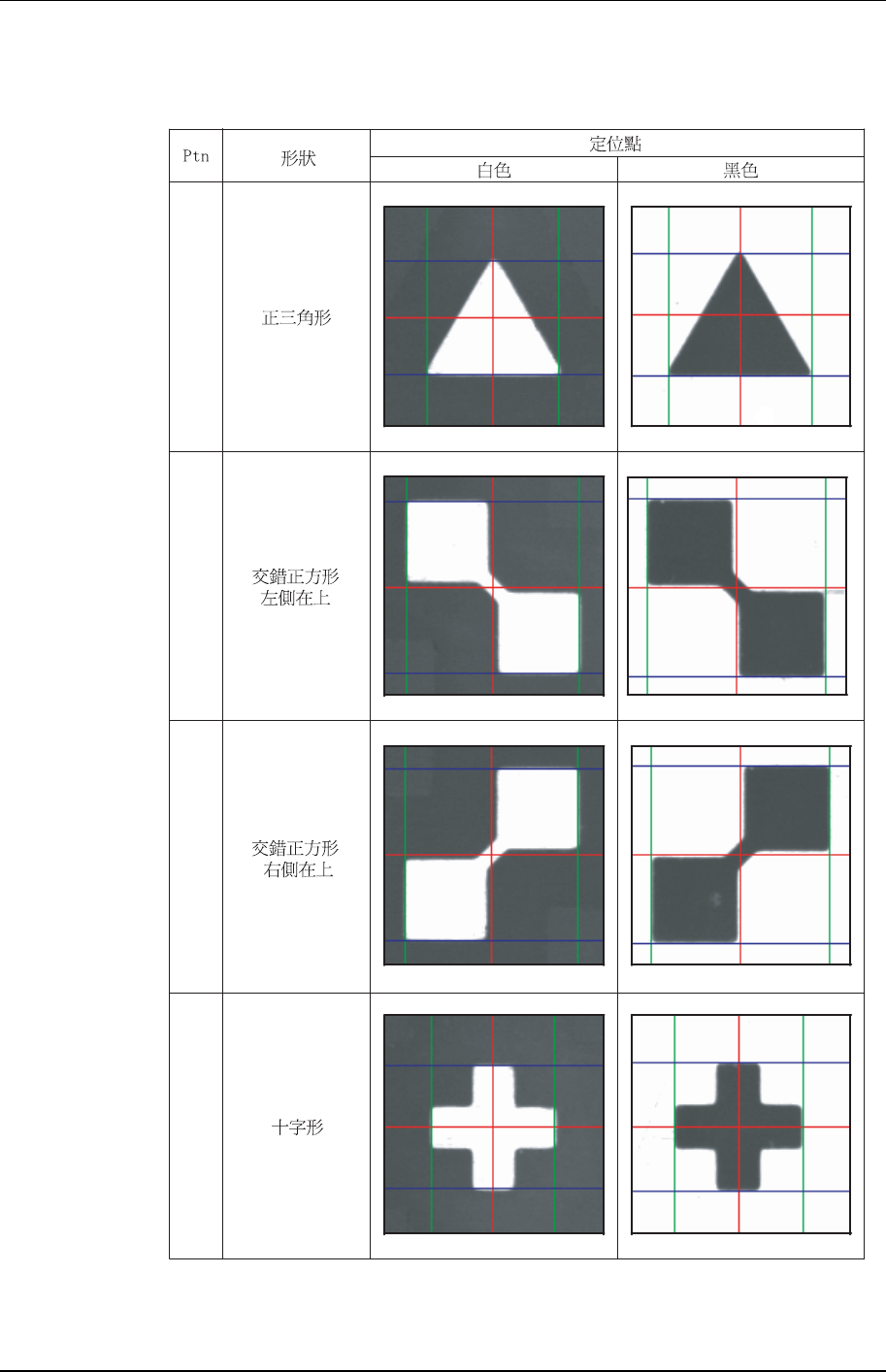

2.3 定位點位置的設定

使用滑鼠拖動卡尺線，與定位點的外形相吻合設定中心。下面說明各種定位點與卡尺線

相吻合的方法。

XP1S2151T

第 2 章定位點編輯功能第 2 部

XP-142E 系統手冊 2-2-4 Edition1.0

XP1S2152T
