1. 機器
1.1 開關類的使用方法
本機器採用觸摸屏與按鈕操作相結合的方式進行機器的控制。下面對在操作面板上的各種按
鈕的作用進行說明。
XP1S1001T
啟動
按下此按鈕後機器開始運轉。此按鈕只有當機器處於等待指令 (即啟動呈閃爍狀態) 時才有
效。
運轉準備
按下此按鈕後清除錯誤狀態，並給伺服系統提供 200 V 電源。
週期停止
要使運轉中的機器在這一動作週期結束後停止時使用。
與[緊急停止]按鈕不同，即使按下[週期停止]按鈕也不能切斷 200 V 電源。另外，動作範本
為[暫停]時，生產過程處於暫時停止狀態。
控制電源開
按下此按鈕後機器接通電源，啟動機器的控制軟體。
第 1 章 機器 第 1 部
XP-142E 系統手冊 1-1-2 Edition 1.0
Side 1/2 ENABLE/LOCK
可選擇使用 Side 1 或 Side 2 中的某一側來進行機器操作。如果機器某一側按鈕被設定在[鎖
定]狀態時，則不能按此按鈕進行操作一側的選擇。
緊急停止
按下此按鈕會切斷動力電源並立即停止運行。因為此按鈕是鎖定式，必須順時針旋轉才可解
除鎖定。
在操作機器之前，必須確認[緊急停止]按鈕。[緊急停止]按鈕除了在機器前面(參考前圖)以外，
在機器的後面也有設置。請參考「安全指南」的第 5 章，確認機器上所有的[緊急停止]按鈕
的位置。
第 1 部 第 1 章 機器
Edition 1.0 1-1-3 XP-142E 系統手冊

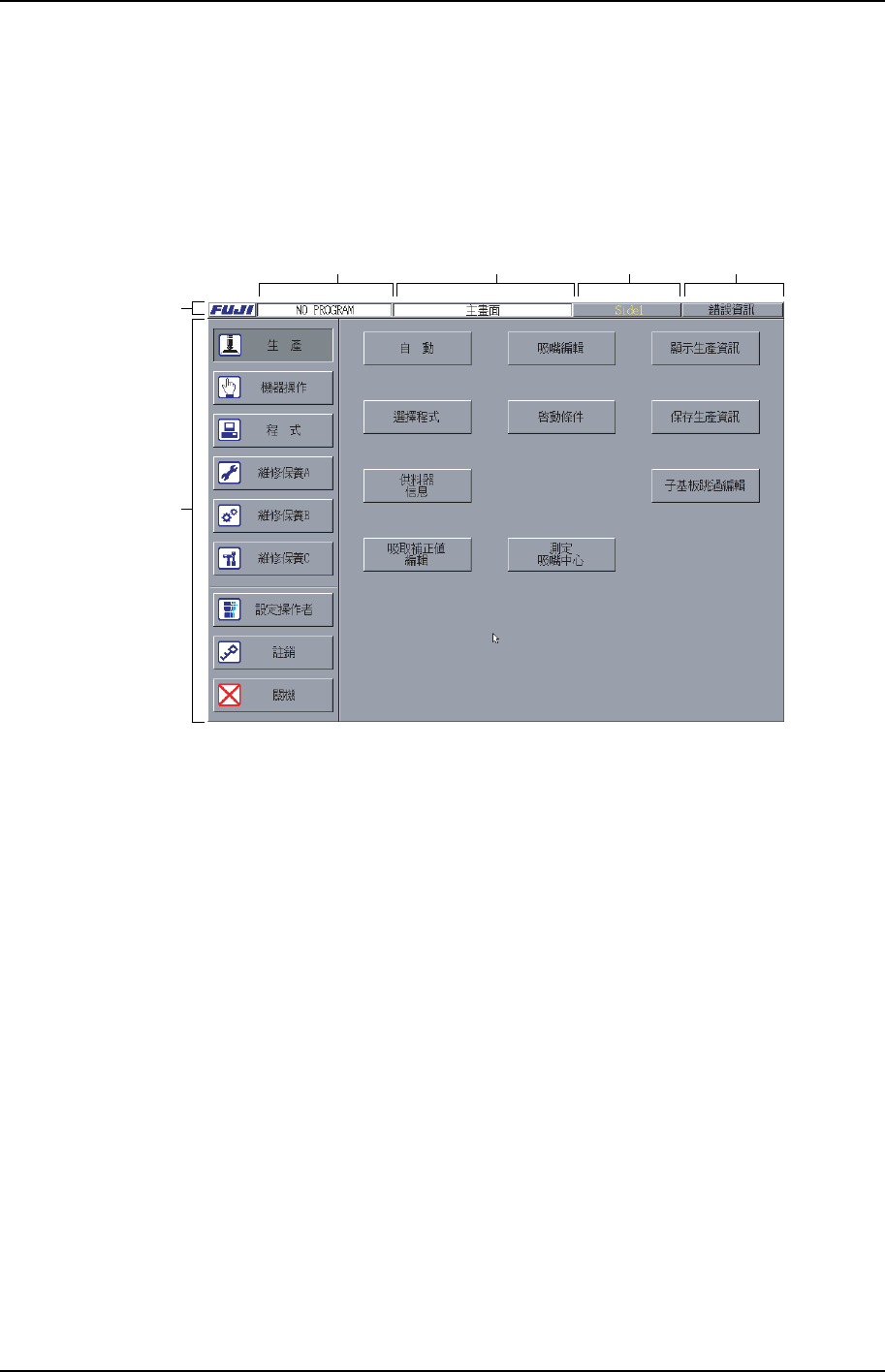

1.2 觸摸屏的閱讀方法·使用方法
操作者可以使用機器前面的觸摸屏向機器進行指令操作。在觸摸屏上顯示的各種畫面上顯示
出一系列的操作指令鍵，觸摸指令鍵後顯示與其指令相關的指令，在某些畫面裏，將操作指
令鍵按不同的指令群組分開進行顯示。在此利用下面的插圖對畫面的各個部分進行說明。
XP1S1003T
(A)
(F)
(B) (C) (D) (E)
標題欄
A：按下[FUJI]鍵後顯示機器控制軟體的版本資訊。
B： 在此標題欄上顯示當前運行中的生產程式名稱。
Ｃ： 在此標題欄上顯示當前畫面的名稱。
Ｄ： 在此標題欄上顯示當前運行的基板側和週期時間等。
Ｅ： 如果影像處理出現了錯誤，則此鍵呈紅色為有效。當顯示為紅色時按下此鍵，則回到
影像處理畫面。並且，當為吸取錯誤等一般的錯誤時，出錯時的畫面正中央出現對話
框並顯示出錯誤資訊。
主功能表
F： 選擇在各畫面上主區域內的操作指令鍵後，可以進入到下一層的相關操作指令中去。
有關指令體系，請參照本手冊的第 5 部。
