第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-10 Edition1.0
1.3.7 設定加速度值
設定伺服 馬達的加速度。加速度值越大動作 越快，生產節奏越快。一般情況下可 將加速
度值設定為 1.00，以下是在機器上的設定步驟。
操作步驟
1. 打開[主畫面]，選擇[維修保養 A]、[動作條件設定]鍵，顯示出[動作條件設 定]畫
面。
2. 選擇在畫面左面顯示的[加速 度]的數位部分後顯示出類比鍵盤，輸入加速度值後選
擇[CR]鍵。
3. 選擇[返回]鍵，返回[主畫面]。
第 2 部 第 1 章 基本操作
Edition1.0 2-1-11 XP-142E 系統手冊
1.3.8 供料平臺範本的設定(選項)
設定吸取 零件的供料平臺。供料平臺的範本有“JOINT”、“AA”。
JOINT∶ 將供料平臺 1 和供料平臺 2 連接起來使用。在一個供料平臺不能裝載完零件
的情況下使用。
AA∶ 在供料平臺１和供料平臺 2 上分別裝載相同的生產程式所使用的零件，無論
哪一方發生零件用盡時，可以從另一方的供料平臺進行零件吸取。通過降低
供應零件工作的頻率而減少停止機器的時間。
此外，供料平臺轉換範本(AA)中的補件處理如下所示。
自動補件∶ 即使進行補件時，只要另外一個供料平臺可以使用的話，就可以
不停止運轉，而移動到另外一個供料平臺上繼續生產。
錯誤停止∶ 一旦檢測出錯誤以及沒有零件時就停止運轉。按下[啟動]按鈕時，
運行中的供料平臺發生料盡時，只要另一方的供料平臺可以使用
的話，就可以不停止運轉，不進行供料平臺的變更。
錯誤通過∶ 即使檢測出錯誤以及沒有零件也不停止運轉。用供料平臺轉換範
本運轉即使在運轉中也不變更生產範本。
操作步驟
1. 在[主畫面]處選擇[維修保養 A]、[動作條件的設定]，顯示出[選擇範本]的畫面。
2. 每按一下[供料 平臺範本 ]，會按[JOINT]、[AA]、[JOINT]的順序變化。選擇使用
的範本。
3. 按下[返回]鍵，回到[主畫面]。
備註) 供料平臺範本的顯示／非顯示決定於固有值的設定。
■初始供料平臺的設定
供料平臺範本選為“AA”時，需選擇生產程式切換後最初吸取零件的供料平臺。初始
供料平臺分為“供料平臺 1”和“供料平臺 2”。
供料平臺 1∶ 從供料平臺 1 開始吸取零件 。
供料平臺 2∶ 從供料平臺 2 開始吸取零件 。
操作步驟
1. 在[主畫面]處選擇[維修保養 A]、[動作條件的設定]，顯示出[選擇範本]的畫面。
2. 每按一下[初始供料平臺]，會 按[供料 平臺 1]、[供料平臺 2]、[供料平臺 1]的順序
變化。選擇使用的範本。
3. 按下[返回]鍵，回到[主畫面]。
備註) 初始供料平臺的顯示／非顯示決定於固有值的設定。
第 1 章 基本操作 第 2 部
XP-142E 系統手冊 2-1-12 Edition1.0
1.3.9 料帶切刀的設定
使用料帶切刀的設定步驟如下。
操作步驟
1. 打開[主畫面]，選擇 [維修保養 A]、[動作條件設定]鍵，顯示[動作條件設 定]畫面。

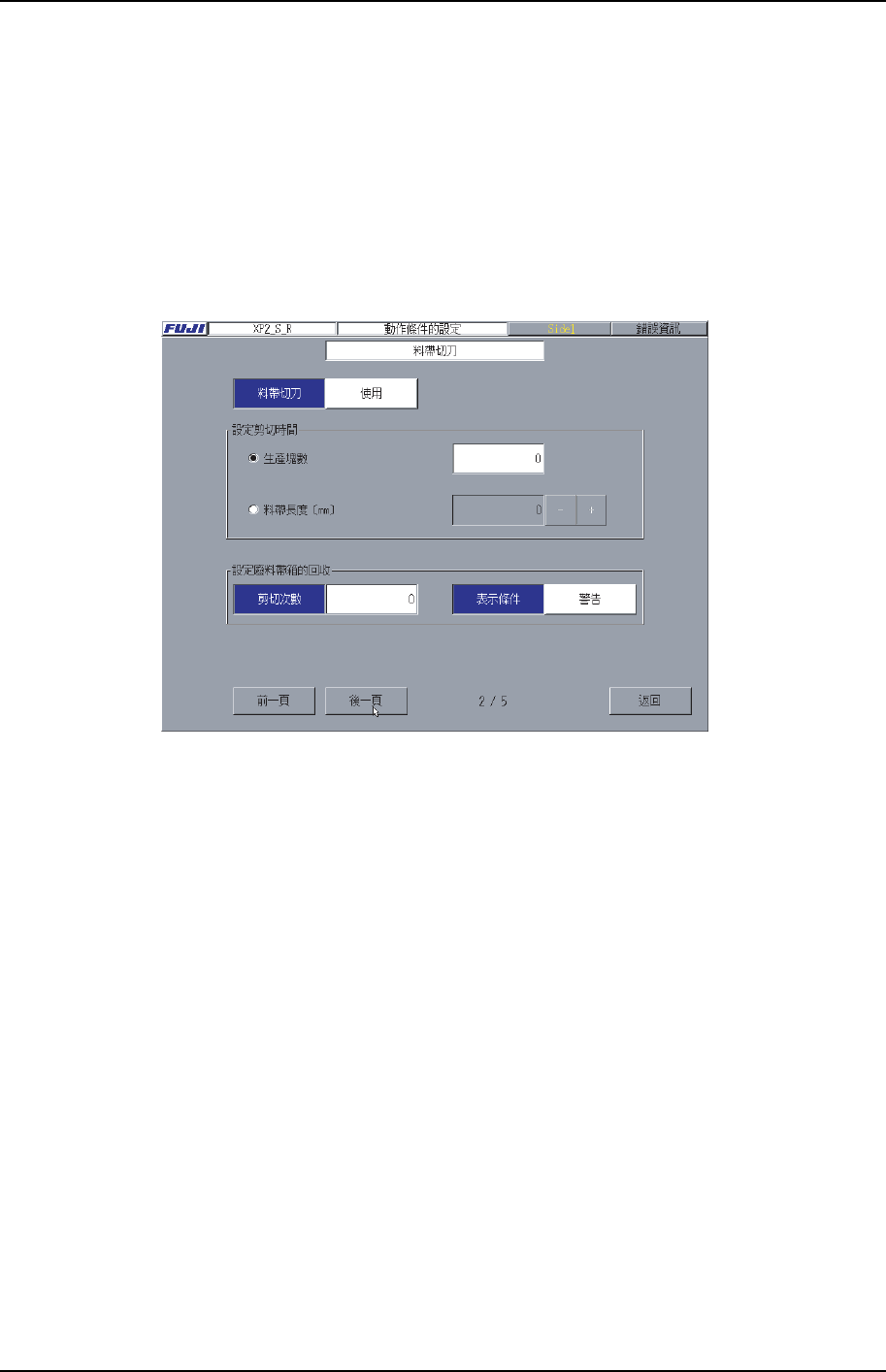

2. 選擇[後一頁]按鍵，顯示料帶切刀畫面。
XP2S2236T
3. 在料帶切刀旁邊的區域選擇使用/不使用 。
4. 在設定剪切時間區域中設定在什麼條件下使切刀動作。要使切刀在達到特定的完
成生產塊數時動作，則選擇生產塊數並設定其生產塊數。(設定範圍是 0~9999。
設定值為 0 時，料帶切刀不動作。)要使切刀在料帶達到一定長度時啟動，則選擇
料帶的長度，並設定該長度。任何料帶，在其達到設定長度後，即使是在生產過
程中，料帶切刀也能啟動。
[ + ]：每按 1 次標籤值增加 50，增加到 1000 後再按 1 次，標籤 值為 0。
[－]：每按 1 次標籤值減少 50，減少到 0 後再按 1 次，標籤 值為 1000。
為 0 時，料帶切刀不動作。(單位：mm)
5. 選擇剪切次數旁邊的區域，輸入料帶切刀的動作次數，以顯示督促廢料帶盒回收
的資訊。(設定範圍是 0~9999。設定值為 0 時，不顯示資訊欄。)
6. 當料帶切刀的動作次數達到設定值時，可從以下選項中選擇該如何處理機器的狀
態。
警告：顯示廢料帶切刀回收警告，機器繼續運行。
停止：顯示廢料帶切刀回收警告，機器停止運行。
