第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-1 XP-142E 系統手冊
3. 從現有零件資料中創建範本
此部分說明創建使用 Vision Type18 的零件資料的步驟。
操作步驟
1. 從[生產]或[程式]畫面中，讀入要進行變更設定的零件所使用的生產程式。
2. 在[主畫面]上，依次選擇[程式]、[編輯]、[零件]，顯示出[零件編輯]畫面。
3. 按下[Part Number]框的“一覽表”，根據一覽表的顯示選擇需要的 Part Number 名。
XP2S2301T
4. 選擇[編輯 Part Type]，顯示出[編輯 Part Type]的內容。
5. 用[編輯 Part Type]的[專案檢索]，檢索 Vision Type。
6. 選擇[VisionType]後，顯示出可以設定的 Vision Type，選擇#18。
第 3 章 從現有零件資料中創建範本 第 4 部
XP-142E 系統手冊 4-3-2 Edition 1.0
7. 選擇畫面上的[自動吸取]後按下啟動按鈕，機器按照畫面左上部所指定的Stage 的Slot
進行零件的吸取動作。(但是，Packaging Name 沒有被指定時不能進行吸取動作。)
XP2S2302T

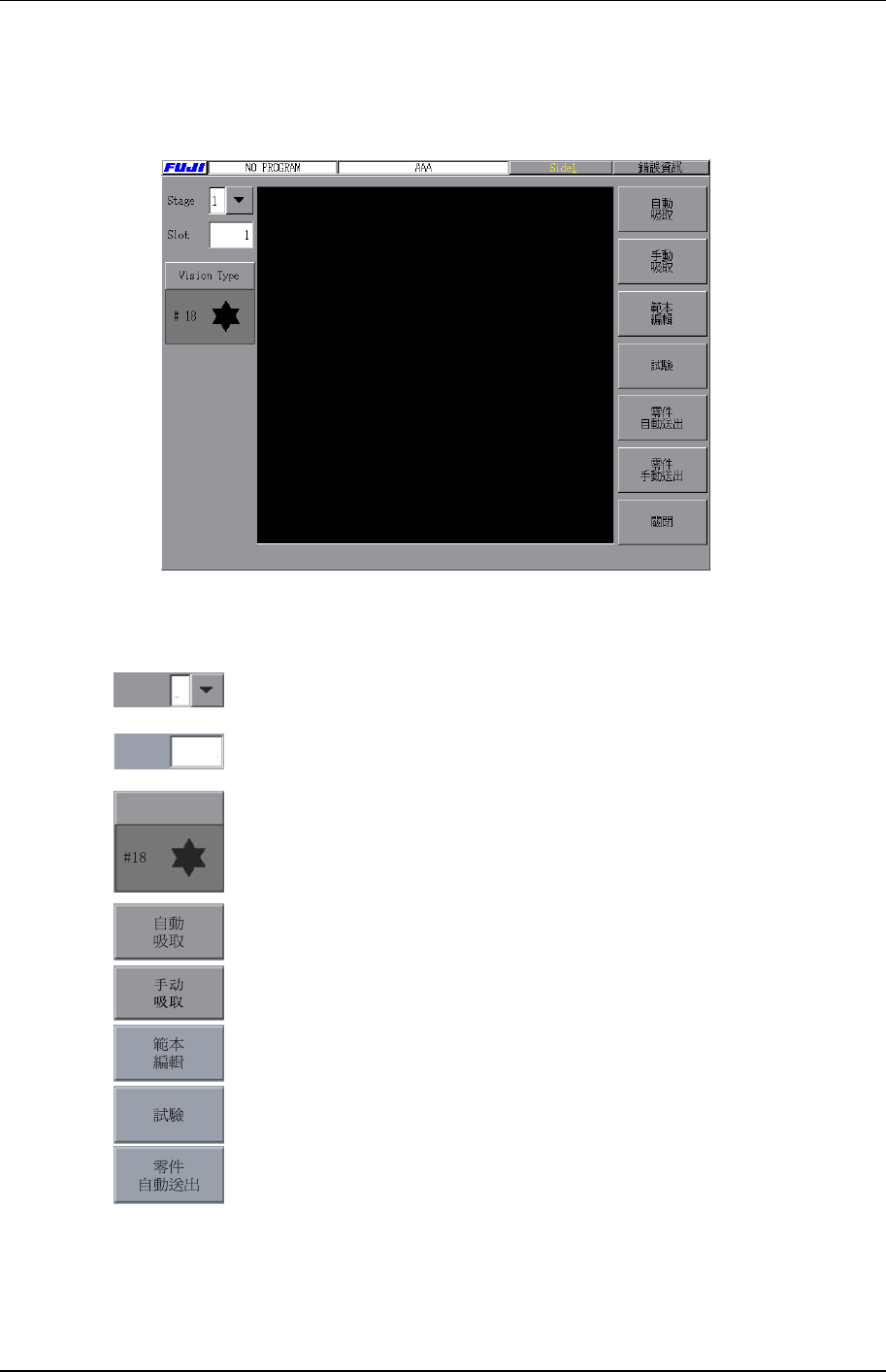

操作按鍵的功能如下：
Stage 1
Slot 1
Vision Type
選擇進行零件吸取/零件手動送出時的料站平臺號碼。
選擇進行零件吸取/零件手動送出時的料站號碼。
設定正在選擇的零件的版本。
考慮被設定的料站平臺和料站，自動吸取零件。
考慮被設定的料站平臺和料站，手動吸取零件。
執行調用範本嚮導。
執行調用測試畫面。
自動廢棄吸取的零件。
