第 3 章 從現有零件資料中創建範本 第 4 部 XP-142E 系統手冊 4-3-14 Edition 1.0 21. 選擇 [ 結束 ] 後，結束編輯。 XP2S2313T 22. 請選擇 [ 試 驗 ] 。 XP2S2314T
第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-13 XP-142E 系統手冊

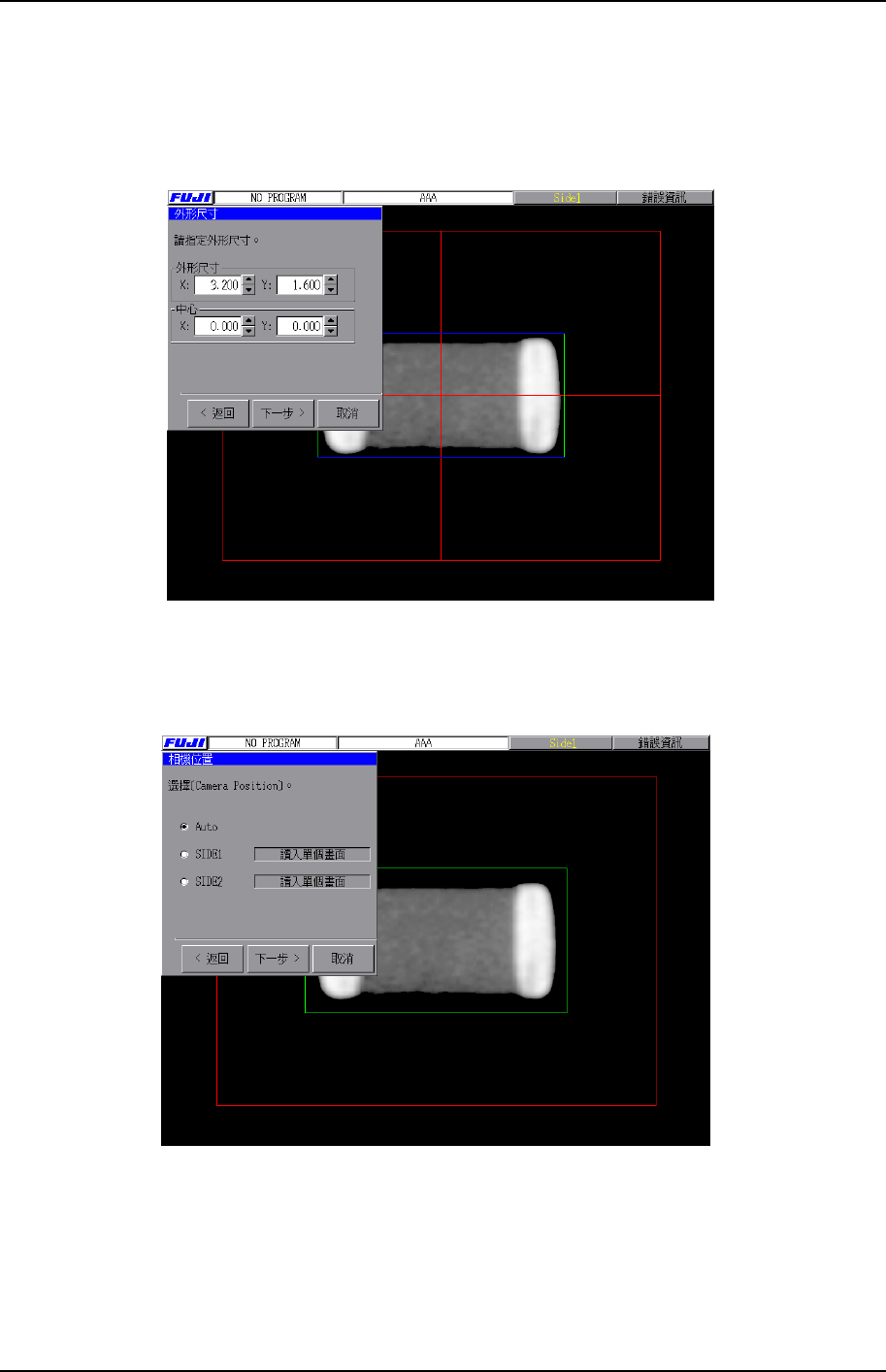

19. 拖動在畫面內顯示的查找線，請在[外形尺寸]的對話框中的文本框內輸入，或者通過
選擇文本框的旁邊的按鍵移動查找線。請用藍色和綠色的查找線對齊各個零件的上下
左右。請選擇[下一步]。
XP2S2311T
20. 請設定相機位置，選擇[下一步]。
XP2S2312T
第 3 章 從現有零件資料中創建範本 第 4 部
XP-142E 系統手冊 4-3-14 Edition 1.0
21. 選擇[結束]後，結束編輯。
XP2S2313T
22. 請選擇[試驗]。
XP2S2314T
第 4 部第3 章 從現有零件資料中創建範本
Edition 1.0 4-3-15 XP-142E 系統手冊
23. 選擇[影像處理]後，執行試驗，顯示其結果。
XP2S2315T

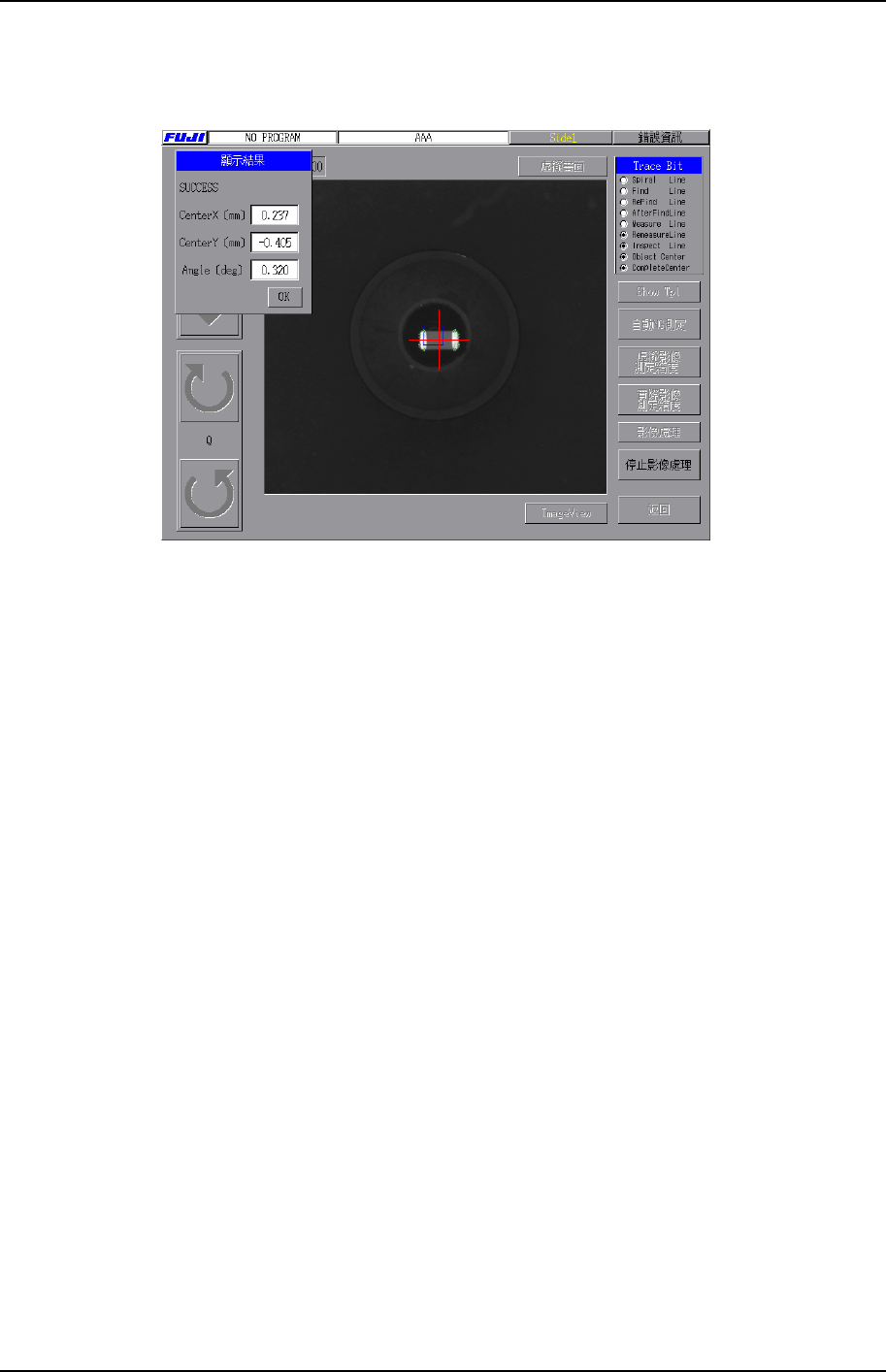

24. [影像處理結果]對話框內顯示出影像處理的成功與否，顯示零件中心座標和角度。
查找線的顏色識別如下。
OK NG
定位查找線 綠 / 紅 紅 / 紅
檢查查找線 綠 紅
25. 選擇在[影像處理結果]對話框內的[OK]，並選擇畫面右下方的[關閉]後，[範本影像處
理測試]畫面結束。選擇[零件自動送出]、[零件手動送出]後，排除零件。
