第 2 部第 2 章定位點編輯功能 Edition 1.0 2-2-1 XP-142E 系統手冊 2. 定位點編輯功能 2.1 功能概要本功能是在自動運行期間出現基準定位點錯誤時，在機器上可以修正定位點的中心位置。用滑鼠操作 ( 拖動 ) 在畫面上所畫的線以便設定中心座標。只有當定位點在畫面內才能進行設定。因為是用畫素單位來設定定位點的座標，所以有可能會產生 1 個畫素 ( 約 16µm) 的誤差。 2.2 畫面構成 …

第 1 章基本操作第 2 部

XP-142E 系統手冊 2-1-44 Edition1.0

1.26 蜂鳴器的停止

以下說明停止蜂鳴器的方法.

操作步驟 A

·選擇畫面左上部的[FUJI]商標鍵，顯示出如下所示的畫面，然後選擇[蜂鳴器關]。

XP2S2153T

操作步驟 B

·按下[週期停止]按鈕後停止蜂鳴器。

第 2 部第2 章定位點編輯功能

Edition 1.0 2-2-1 XP-142E 系統手冊

2. 定位點編輯功能

2.1 功能概要

本功能是在自動運行期間出現基準定位點錯誤時，在機器上可以修正定位點的中心位置。

用滑鼠操作(拖動)在畫面上所畫的線以便設定中心座標。只有當定位點在畫面內才能進

行設定。因為是用畫素單位來設定定位點的座標，所以有可能會產生 1 個畫素(約 16µm)

的誤差。

2.2 畫面構成

2.2.1 錯誤資訊畫面

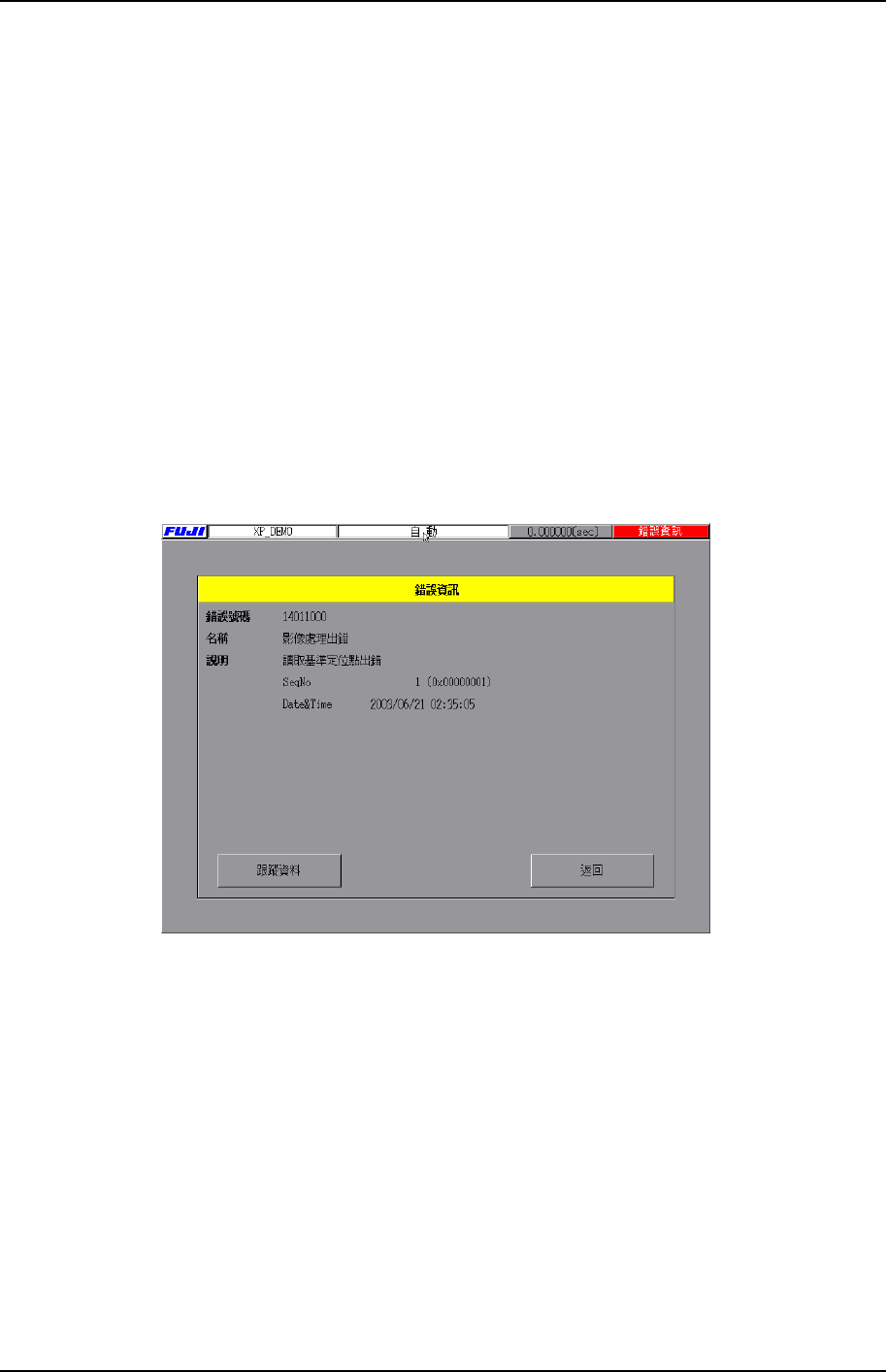

如果基準定位點的影像處理失敗時，則顯示出[錯誤資訊]對話框。

選擇[返回] 按鍵後，顯示出定位點編輯畫面。

XP1S32166T

第 2 章定位點編輯功能第 2 部

XP-142E 系統手冊 2-2-2 Edition1.0

2.2.2 定位點的編輯畫面

定位點的編輯畫面的內容說明如下。

XP1S2145T

顯示：

XP1S2146T

按鍵：

+, -

XP1S2147T

* : 卡尺寬度的初始狀態以測量的數值顯示。
