第 2 部第 2 章 定位點編輯功能 Edition 1.0 2-2-5 XP-142E 系統手冊 2.4 各個按鍵操作 2.4.1 [ 中心座標設定 ] 按鍵 在定位點的編輯畫面上按下 [ 中心 座標設定 ] 按鍵後將顯示出如下的對話 框。按下 [OK] 鍵後設定定位點位置並結束定位點編輯 。 按下 [ 取消 ] 鍵， 不設定資料而返回定位點編輯 畫面。 XP1S2148T 設定數值後，螢幕上將會顯示出如下的 對話框。 按下 [OK]…
第 2 章 定位點編輯功能 第 2 部
XP-142E 系統手冊 2-2-4 Edition1.0
4
5
6
7
XP1S2152T
第 2 部第2 章 定位點編輯功能
Edition 1.0 2-2-5 XP-142E 系統手冊

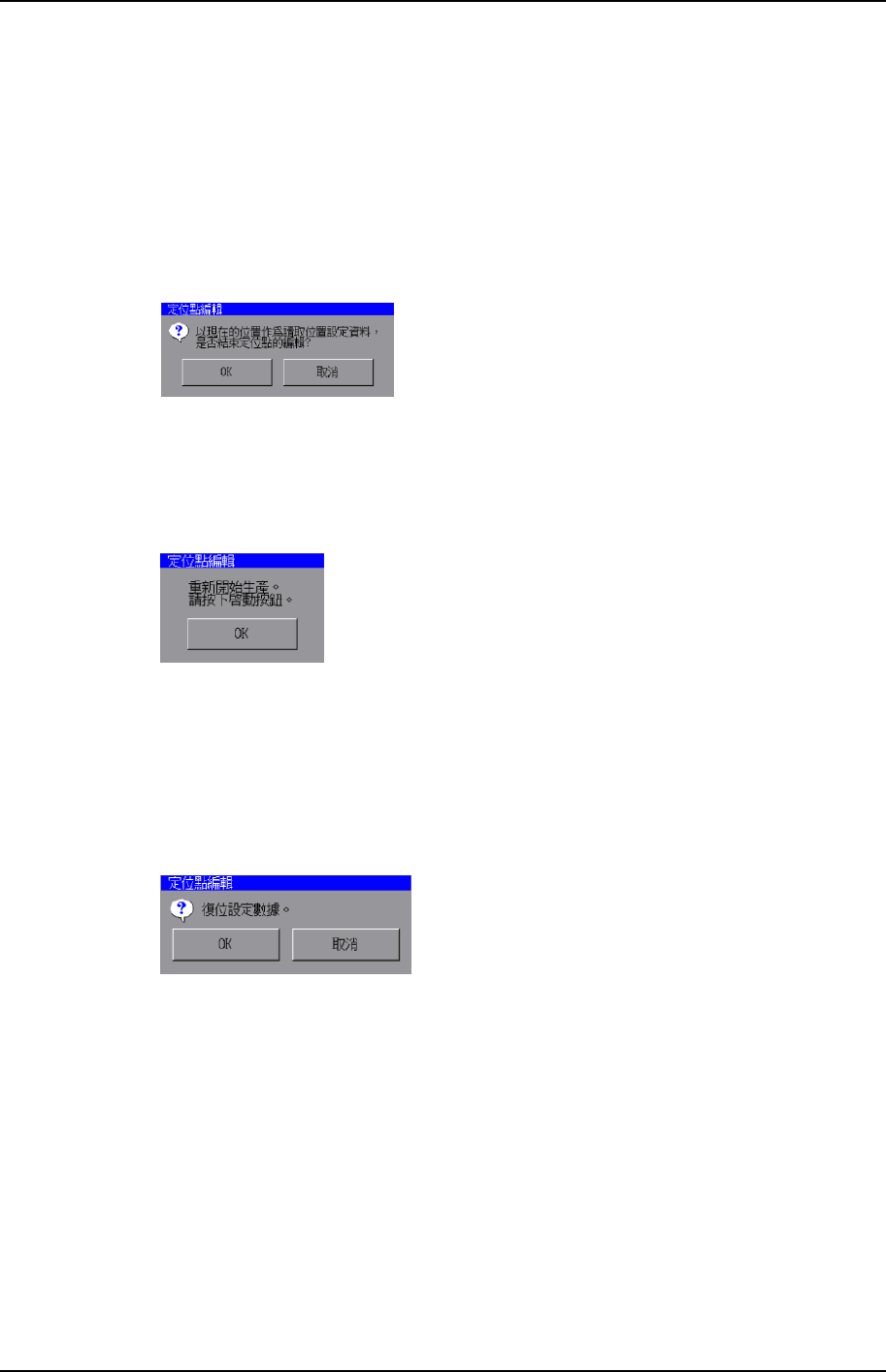

2.4 各個按鍵操作
2.4.1 [中心座標設定]按鍵
在定位點的編輯畫面上按下[中心座標設定]按鍵後將顯示出如下的對話框。按下[OK]
鍵後設定定位點位置並結束定位點編輯。按下[取消]鍵，不設定資料而返回定位點編輯
畫面。
XP1S2148T
設定數值後，螢幕上將會顯示出如下的對話框。
按下[OK]鍵，轉入自動運轉的畫面。按下機器的[啟動]按鈕，再 次進行生產。
XP1S2149T
2.4.2 [復位]按鍵
在定位點編輯畫面上按下[復位]鍵，螢幕上將顯示出如下的對話框。按下[OK]鍵，卡尺
線和[Calipers]、[Center]、[Offset]框的數值返回到初始值。
XP1S2150T
第 2 章 定位點編輯功能 第 2 部
XP-142E 系統手冊 2-2-6 Edition1.0

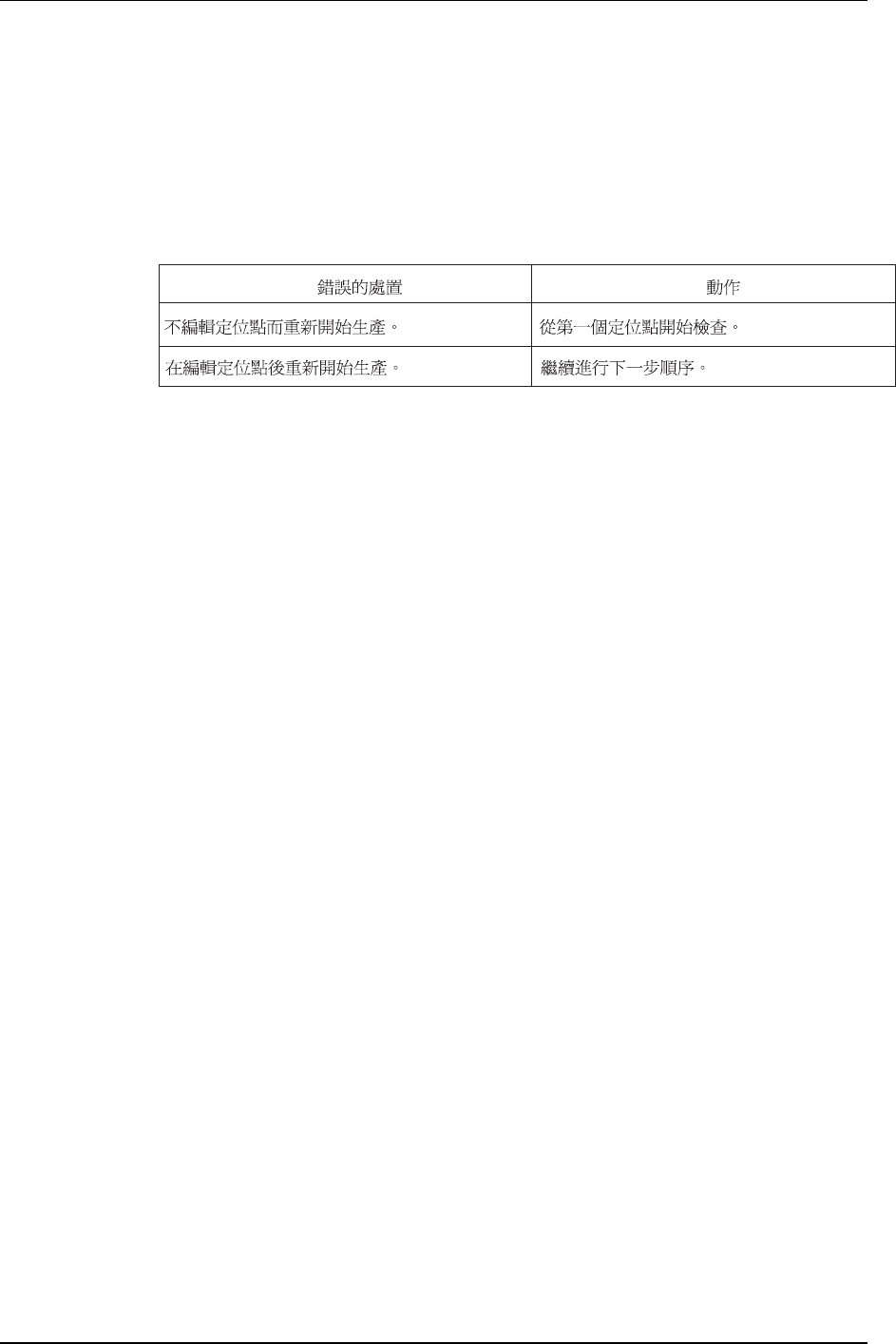

2.5 重新開始生產時機器的動作
2.5.1 重新開始生產時的順序
對於進行定位點編輯並以其資料設定的定位點，機器將不重新進行影像處理而轉入下一
步操作。
XP1S2153T
2.5.2 在下一個基板上讀取定位點
在編輯定位點時，機器不記錄所測定的定位點位置的修正量。定位點編輯後的下一個基
板的定位點的讀取是由程式座標來進行的。
